Delta SOLIVIA 2.5 EU G3

52 Bedienungsanleitung SOLIVIA 2.5 EU G3
Bedienungsanleitung SOLIVIA 2.5 EU G3
8
1
Pin
1 Reserviert
2 Reserviert
3 Reserviert
4 GND (RS485)
5 Reserviert
6 RX_B (RS485)
7 TX_A (RS485)
8 Reserviert

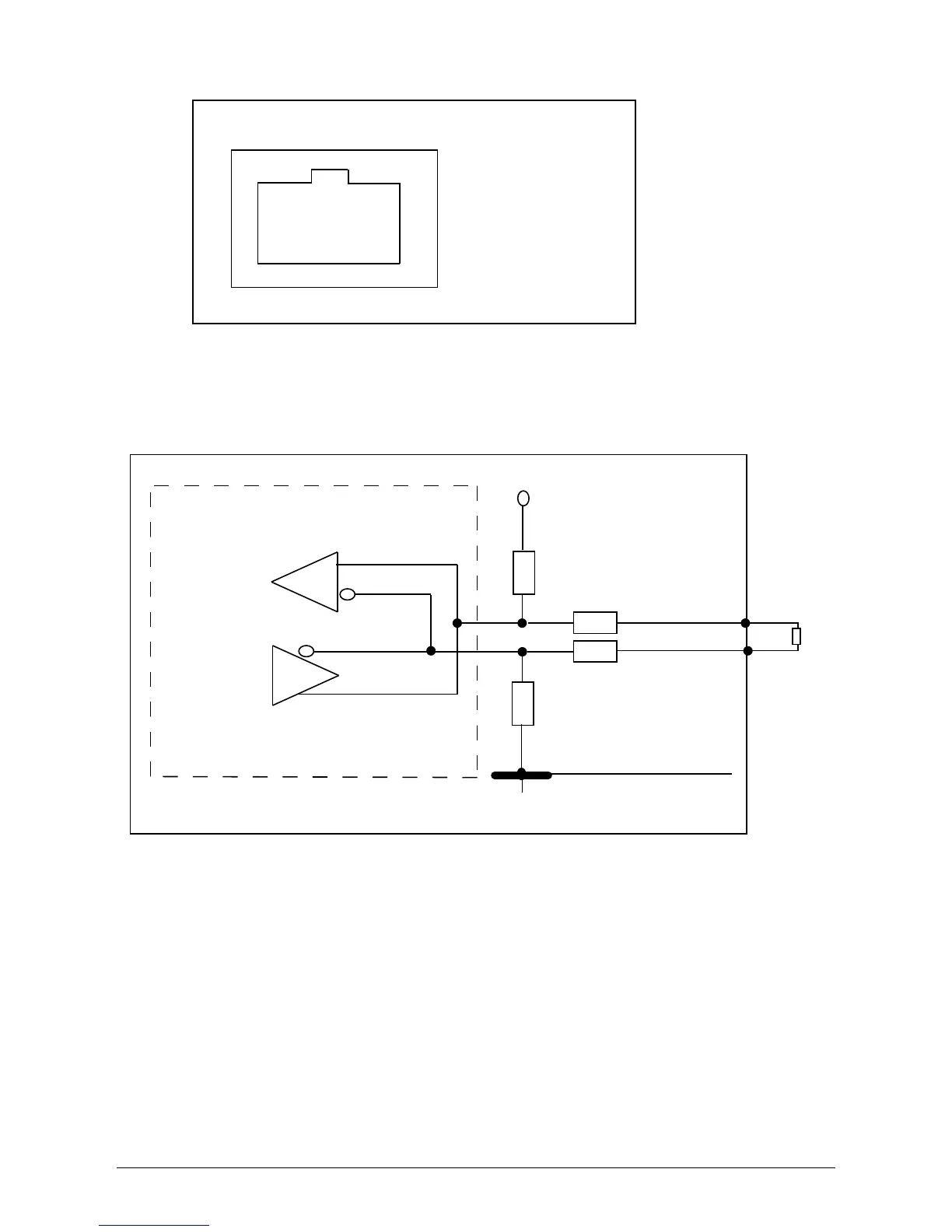

Top View
+5V
Reserviert
Reserviert
0R
0R
TX_A
RX_B
GND
Bei Reihenschaltung mehrerer Geräte ab 2m Gesamtlänge der Datenleitung gibt es
für den Abschluss der RS485 (EIA485) Schnittstelle folgende Möglichkeit:
Anschlussbelegung RS485 (EIA485)
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W
