Delta SOLIVIA 2.5 EU G3

90 Manuale di istruzioni SOLIVIA 2.5 EU G3
8
1
Pin
1 Riservati
2 Riservati
3 Riservati
4 GND (RS485)
5 Riservati
6 RX_B (RS485)
7 TX_A (RS485)
8 Riservati

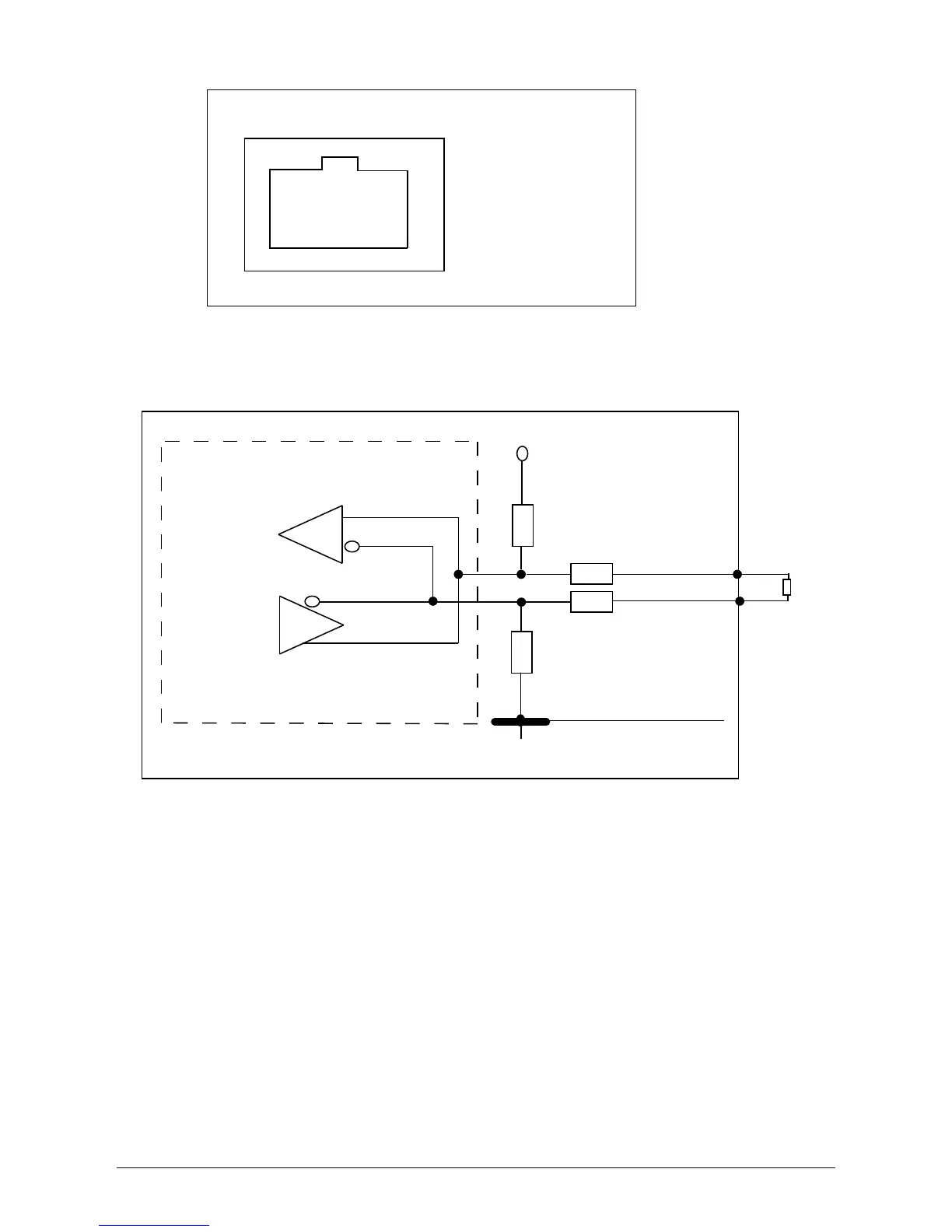

Vista dall'alto
+5V
Riservati
Riservati
0R
0R
TX_A
RX_B
GND
In caso di collegamento in serie di più dispositivi, a partire da una linea dati con lunghezza pari o
superiore i 2 m sono possibili le seguenti opzioni per la terminazione dell'interfaccia RS485 (EIA485):
Piedinatura dell'RS485 (EIA485)
Pin 7
Pin 6
100 ... 150
Ohm, 0,25W
