DENAFRIPS Terminator - IS Pinout Configuration; Terminator HDMI I2 S Input

COPYRIGHT © DENAFRIPS
COPYRIGHT © VINSHINE AUDIO 6
I²S Pinout Configuration
LED
DATA BCK L/RCLK
1X 2X 4X
Pin1 Pin3 Pin4 Pin6 Pin7 Pin9
0 0 0 DATA(-) DATA(+) BCK(-) BCK(+) L/RCLK(-) L/RCLK(+)
0 0 1 DATA(-) DATA(+) BCK(-) BCK(+) L/RCLK(+) L/RCLK(-)
0 1 0 DATA(+) DATA(-) BCK(-) BCK(+) L/RCLK(-) L/RCLK(+)
0 1 1 DATA(+) DATA(-) BCK(-) BCK(+) L/RCLK(+) L/RCLK(-)
1 0 0 DATA(-) DATA(+) BCK(+) BCK(-) L/RCLK(-) L/RCLK(+)
1 0 1 DATA(-) DATA(+) BCK(+) BCK(-) L/RCLK(+) L/RCLK(-)
1 1 0 DATA(+) DATA(-) BCK(+) BCK(-) L/RCLK(-) L/RCLK(+)
1 1 1 DATA(+) DATA(-) BCK(+) BCK(-) L/RCLK(+) L/RCLK(-)
Table 1. I2S PINOUT CONFIGURATION

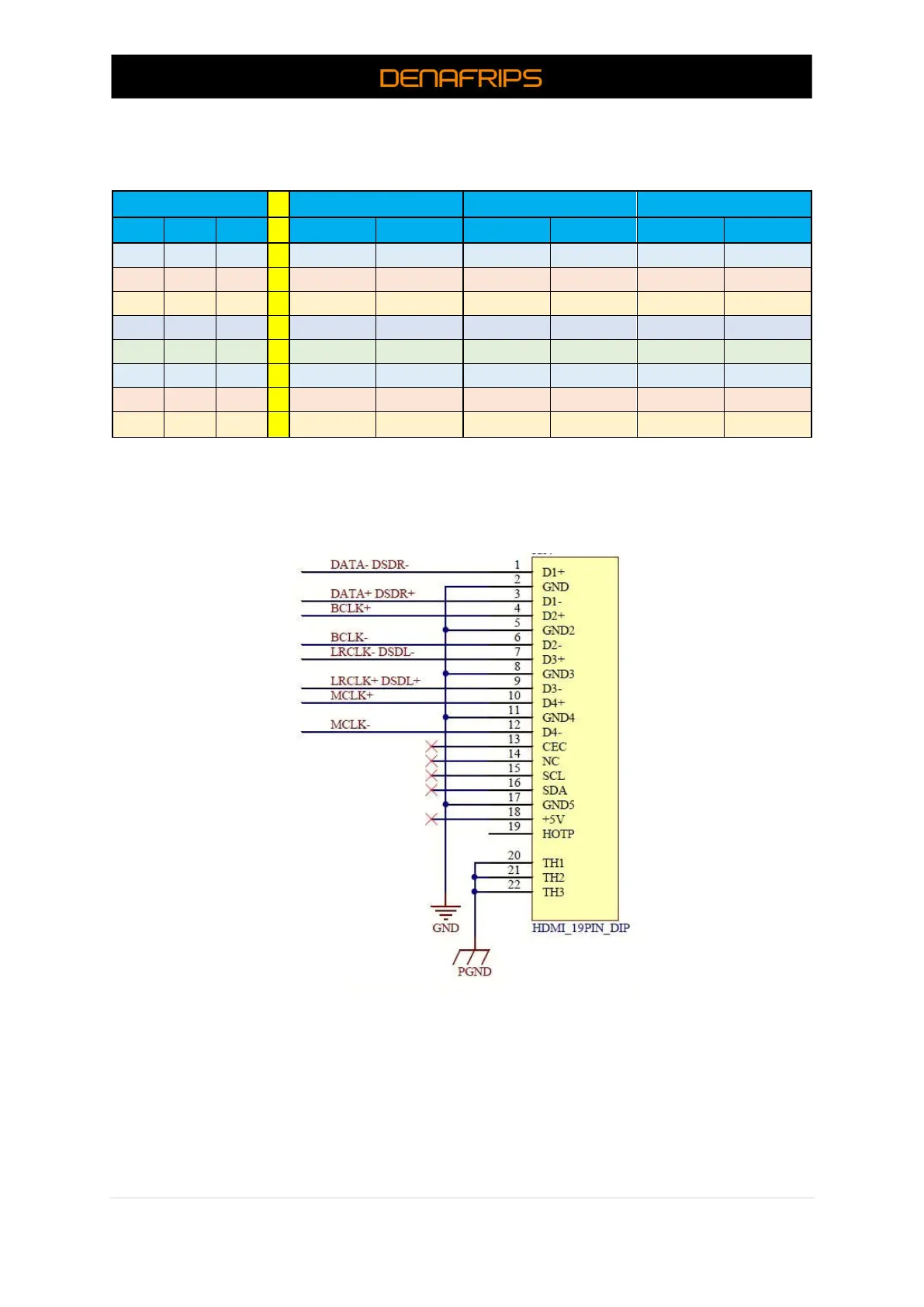

Figure 1. Terminator HDMI i2s Input
