Denon AVR-1509 Service Manual

20
AVR-1709/1609/1519/1509/689/589, AVC-1509
マイコン・DSP バージョンのチェック方法
マイコン・DSP バージョン表示モード
1. 動作仕様
マイコン、DSP バージョン表示モード :
起動状態にて、バージョン情報を表示します。
起動方法 :
● E3,E1C,EA,JP モデル
"DYNVOL" と "VIDEOSELECT" の 2 つのボタンを押した
状態で、"ON/OFF" ボタンを押して電源を入れます。
その後、"STATUS" ボタンを押すと 2 項の内容が FL
Display に表示されます。
● E2 モデル
"DYNVOL" と "RDS" の 2 つのボタンを押した状態で、
"ON/OFF" ボタンを押して電源を入れます。
その後、"STATUS"ボタンを押すと 2項の内容が FLDisplay
に表示されます。
2. 表示順序
仕向地表示→メインマイコンバージョン情報→DSP
バージョン情報
Check mode for µcom/DSP version
µcom/DSP Version Display Mode
1. Operation specifications
µcom/DSP version display mode:
When started up, the version information is displayed.
Starting up:
● E3, E1C, EA, JP model
With the "DYN VOL" and "VIDEO SELECT" buttons
pressed, press the "ON/OFF" button to turn the power on.
Now, press the "STATUS" button to the display the 2nd
item information on the FL Display.
● E2 model
With the "DYN VOL" and "RDS" buttons pressed, press
the "ON/OFF" button to turn the power on.
Now, press the "STATUS" button to the display the 2nd
item information on the FL Display.
2. Display Order
Destination information→Main-µcom version information
→ DSP version information

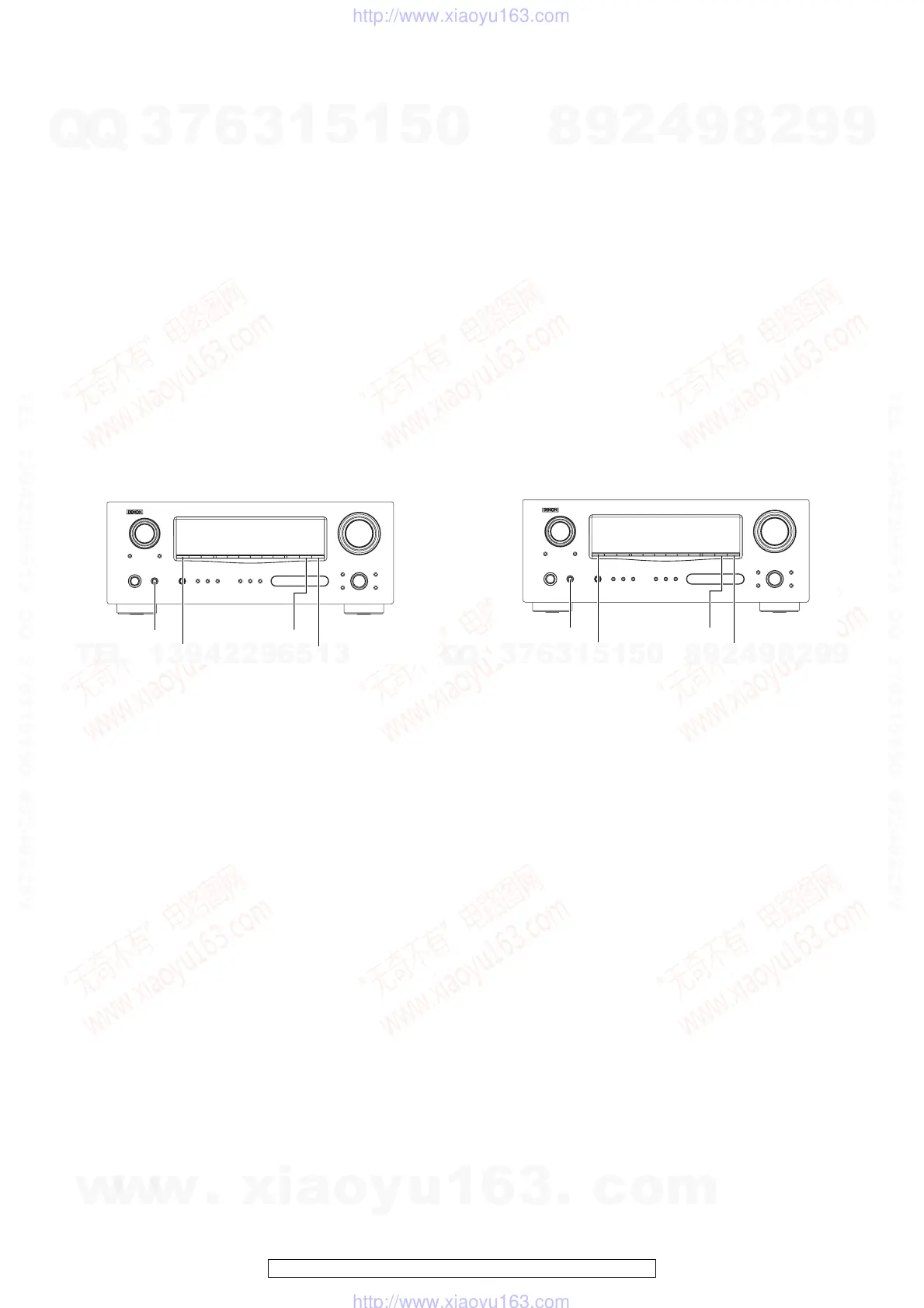

ON/OFF
VIDEO SELECT
DYN VOL
E3, E1C, EA, JP model
STATUS
STATUS
ON/OFF
RDS
DYN VOL
E2 model
