Denon AVR-2803 Bedienungsanleitung

VIDEO OUT
Y CRCB
COMPONENT
B
VIDEO IN
Y
CRCB
COMPONENT
DVD-Spieler
Fernsehschirm
Anschließen eines DVD-Spielers
Anschließen eines Fernsehschirms
DVD IN-Buchsen
• Schließen Sie die Farbdifferenz-Video-Ausgangsbuchsen (Komponente)
(COMPONENT VIDEO OUTPUT) mit Hilfe von 75 Ω/Ohm Koaxial-Video-
Stiftsteckerkabeln an die COMPONENT VIDEO-1 IN-Buchse an.
• Auf gleiche Weise kann eine andere Videoquelle mit Komponenten-Video-
Ausgängen wie z.B. ein TV/DBS-Tuner usw. an die VIDEO-1-Farbdifferenz-Video-
Buchsen (Komponente) angeschlossen werden.
MONITOR OUT-Buchsen
• Schließen Sie die Farbdifferenz-Video-Eingangsbuchsen (Komponente)
des Fernsehgerätes (COMPONENT VIDEO INPUT) mit Hilfe von von 75
Ω/Ohm Koaxial-Video-Stiftsteckerkabeln an die COMPONENT
MONITOR OUT-Buchse an.
• Bei einigen Fernsehschirmen oder Video-Komponenten sind die
Farbdifferenz-Eingangsbuchsen möglicherweise unterschiedlich
gekennzeichnet (“C
R, CB und Y”, “R-Y, B-Y und Y”, “Pr, Pb und Y”, usw.).
Für diesbezügliche Einzelheiten lesen Sie sich bitte die mit dem
Fernsehgerät oder der Video-Komponente mitgelieferte Betriebsanleitung
sorgfältig durch.
• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
• Die zu den Farbdifferenz-Video-Buchsen (Komponente) eingegebenen Signale werden nicht von der VIDEO-
Ausgangsbuchse (gelb) oder der S-Video-Ausgangsbuchse ausgegeben.
• Einige Videoquellen mit Komponenten-Video-Ausgängen sind mit Y, C
B, CR, oder Y, Pb, Pr, oder Y, R-Y, B-Y
gekennzeichnet. Alle diese Kennzeichnungen beziehen sich auf den Komponenten-Video-Farbdifferenz-
Ausgang.
• Die dem Eingang für Komponenten-Video zugeordnete Funktion kann beim System-Setup geändert werden -
siehe “Einstellung der Videoeingangszuordnung” auf Seite 57.
• Die Bildschirm-Signale des AVR-2803’s werden nicht von den Farbdifferenz-Video-Ausgangsbuchsen
(Komponente) (MONITOR OUT) ausgegeben.

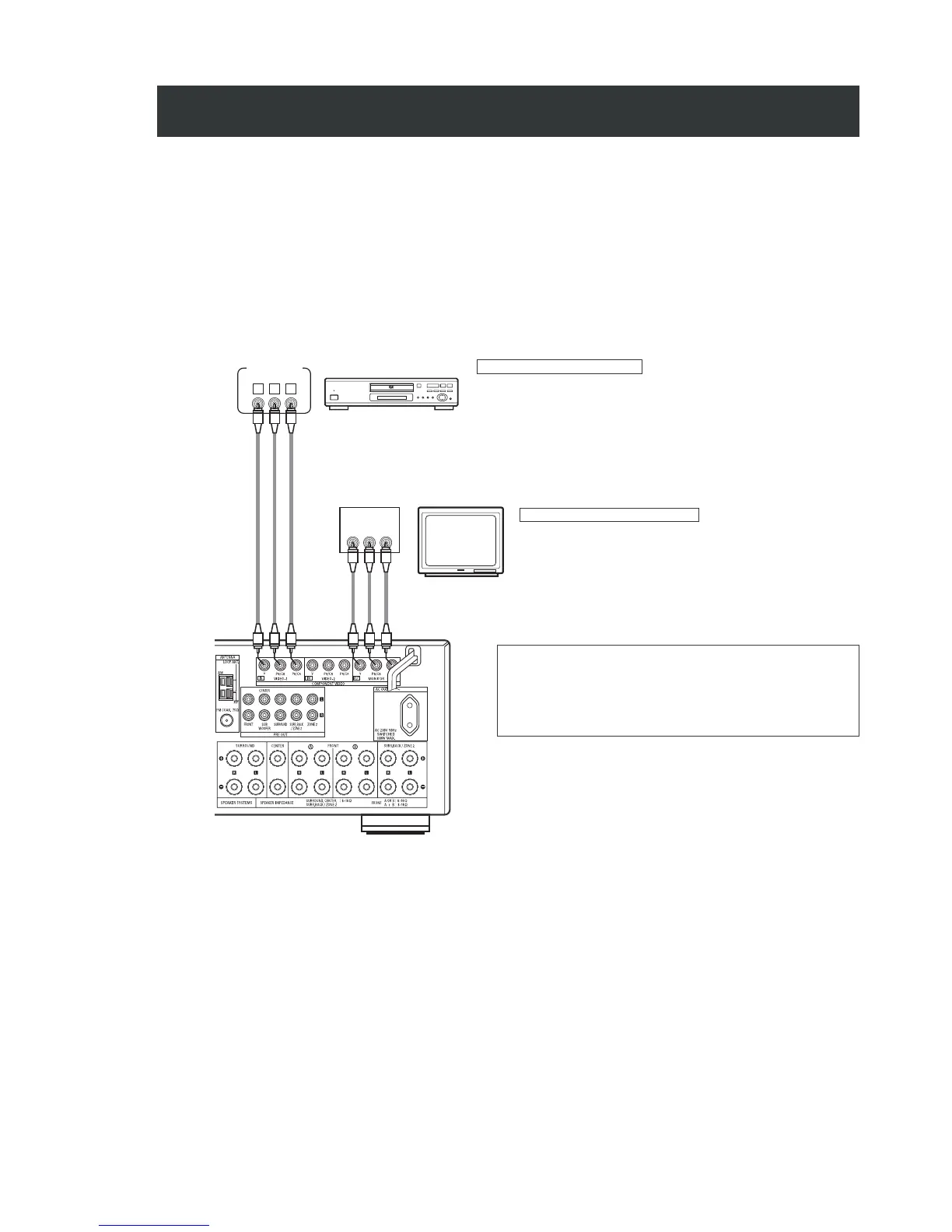

Anschließen von Video-Komponenten, die mit Farbdifferenz (Komponente
- Y, P
R
/
C
R
, P
B
/C
B
)-Video-Buchsen (DVD-Spieler) ausgestattet sind

Denon AVR-2803 Specifications

General

Power Output	90 W per channel (8 ohms, 20 Hz - 20 kHz, 0.05% THD)
Channels	7.1
Dolby Support	Dolby Digital, Dolby Pro Logic II
Digital Inputs	2 coaxial, 3 optical
Weight	14.5 kg
Type	AV Receiver
Output Power per Channel	90 W (8 ohms, 20 Hz - 20 kHz, 0.05% THD)
Frequency Response	10 Hz - 100 kHz (+1, -3 dB)
Input Sensitivity	200 mV
Input Impedance	47 kOhms
Total Harmonic Distortion	0.05%
Input Sensitivity/Impedance	200 mV / 47 kOhms
Tuner Frequency Range	FM: 87.5 - 108 MHz, AM: 522 - 1611 kHz
DTS Support	DTS, DTS-ES, DTS Neo:6
Outputs	Composite: 2, Component: 1
Video outputs	Composite: 2
