DVD-Spieler oder Videodisc-Spielers (VDP)
Fernsehschirm
Videodeck 2
Videodeck 1
TV oder Satellitensender-Tuner
Anschließen eines DVD-Spieler oder Videodisc-
Spielers (VDP)
Anschließen eines Fernsehschirmes
Anschließen der Videodecks
Anschließen eines TV oder DBS-Tuners
DVD
• Schließen Sie die S-Video-Ausgangsbuchse des DVD-
Spielers mit Hilfe eines S-Video-Anschlusskabels an die S-
VIDEO DVD IN-Buchse an.
• Ein VDP-Spieler kann auf gleiche Weise an die VDP-
Buchsen angeschlossen werden.
• Möglich ist auch der Anschluß eines Videodisc-Spielers,
DVD-Spielers, Video-Camcorders, einer Spielstation usw. an
die V.AUX-Buchsen.
MONITOR OUT
• Schließen Sie den S-Videoeingang des Fernsehgerätes (S-VIDEO
INPUT) mit Hilfe eines S-Buchsen-Anschlusskabels an die
MONITOR OUT-Buchse an.
S-VIDEO
• Schließen Sie die Video-Ausgangs-buchse des TV’s oder DBS-
Tuners (S-VIDEO OUTPUT) mit Hilfe eines S-Buchsen-
Anschlußkabels an die TV oder DBS IN-Buchse an.
S-VIDEO
• Schließen Sie die S-Ausgangsbuchse des Videodecks (S-OUT) an
die VCR-1 IN-Buchse und die S-Eingangsbuchse des
Videodecks (S-IN) mit Hilfe von S-Buchsen-Anschlußkabeln an
die VCR-1 OUT-Buchse an.
• Schließen Sie die S-Ausgangsbuchse des Videodecks (S-OUT) an
die VCR-2 IN-Buchse und die S-Eingangsbuchse des
Videodecks (S-IN) mit Hilfe von S-Buchsen-Anschlußkabeln an
die VCR-2 OUT-Buchse an.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO

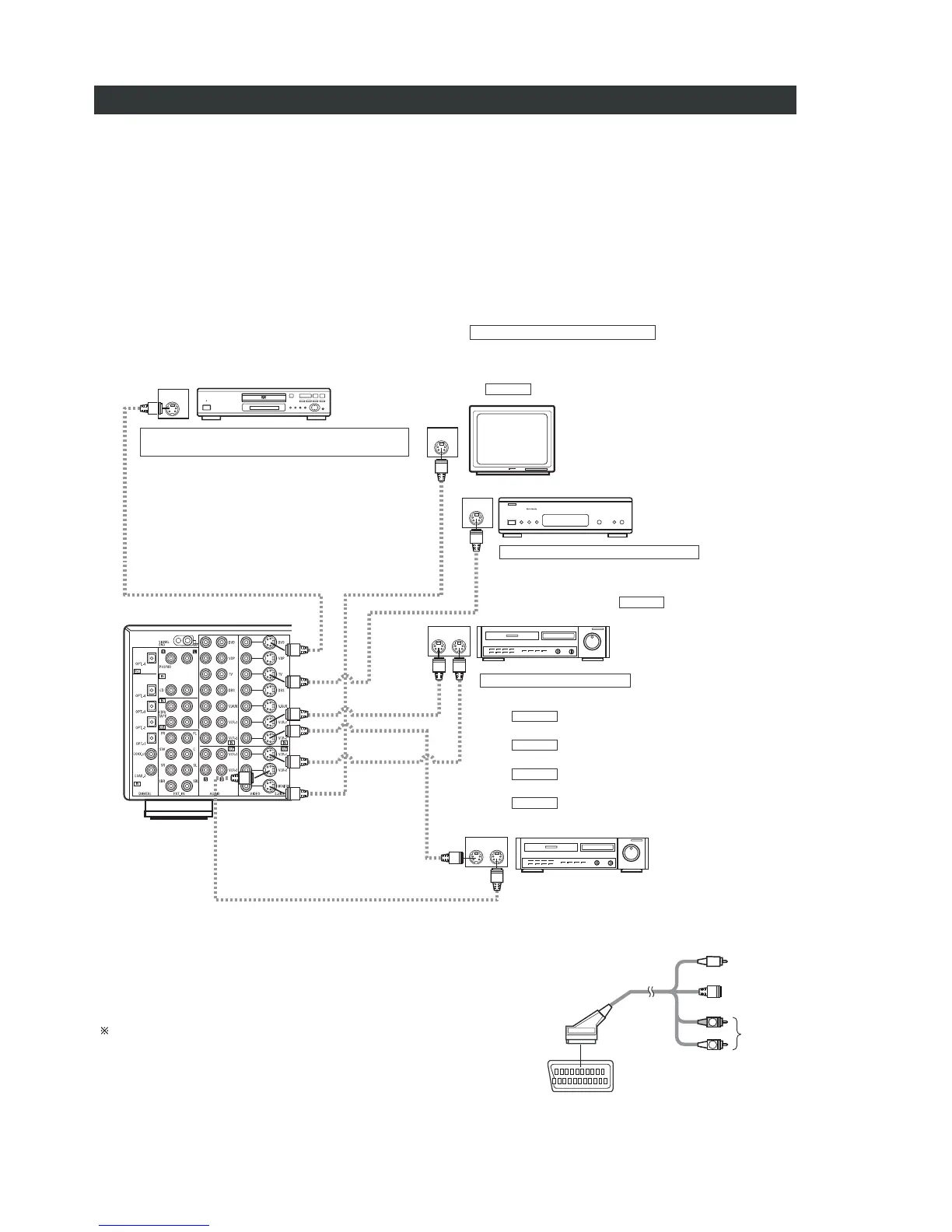

Anschließen eines mit S-Video-Buchsen ausgestatteten Videogeräts
• Beziehen Sie sich zur Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
• Hinweis zu den S-Eingangsbuchsen
Die Eingangswähler für die S-Video- oder Videoeingänge stehen miteinander in Verbindung.
• Vorsichtsmaßnahme bei Benutzung der S-Buchsen
Die S-Buchsen des Gerätes (Eingang und Ausgang) und die Video-Stiftbuchsen (Eingang und Ausgang) haben
voneinander unabhängige Schaltungsstrukturen, so daß von den S-Buchsen eingegebene Videosignale nur
von den S-Buchsen-Ausgängen und von den Stiftbuchsen eingegebene Signale nur von den Stiftbuchsen-
Ausgängen ausgegeben werden.
Bedenken Sie diesen Hinweis beim Anschließen von mit S-Buchsen ausgestatteten Geräten und führen Sie
den Anschluß entsprechend der Betriebsanleitung des Gerätes aus.
• Wenn der AVR-2803 an einen Monitor-TV oder DVD-Player mit
SCART-Anschluss angeschlossen wird, verwenden Sie ein
Konverterkabel (separat im Handel erhältlich), wie in der Abbildung
gezeigt.
Der AVR-2803 unterstützt nicht den Eingang/Ausgang von RGB-
Videosignalen.
