Anschließen von Video-Komponenten
• Schließen Sie für den Anschluß des Videosignals ein 75 Ω/Ohm Videosignalkabel an. Die Benutzung eines
falschen Kabels kann zu einer Verschlechterung der Video-Qualität führen.
• Beziehen Sie sich bei Durchführung der Anschlüsse auch auf die Betriebsanleitungen der anderen
Komponenten.
IN
VIDEO
R
L
ROUTIN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT IN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT
VIDEO
OUT
L
AUDIO
L
R
R OUT
VIDEO
OUT
L
AUDIO
L
R
R
L
R
L
R
L
R L
B
B
RL
TV oder DBS-Empfänger
DVD-Spieler oder Videodisc-Spielers (VDP) o.ä.
Fernsehschirm

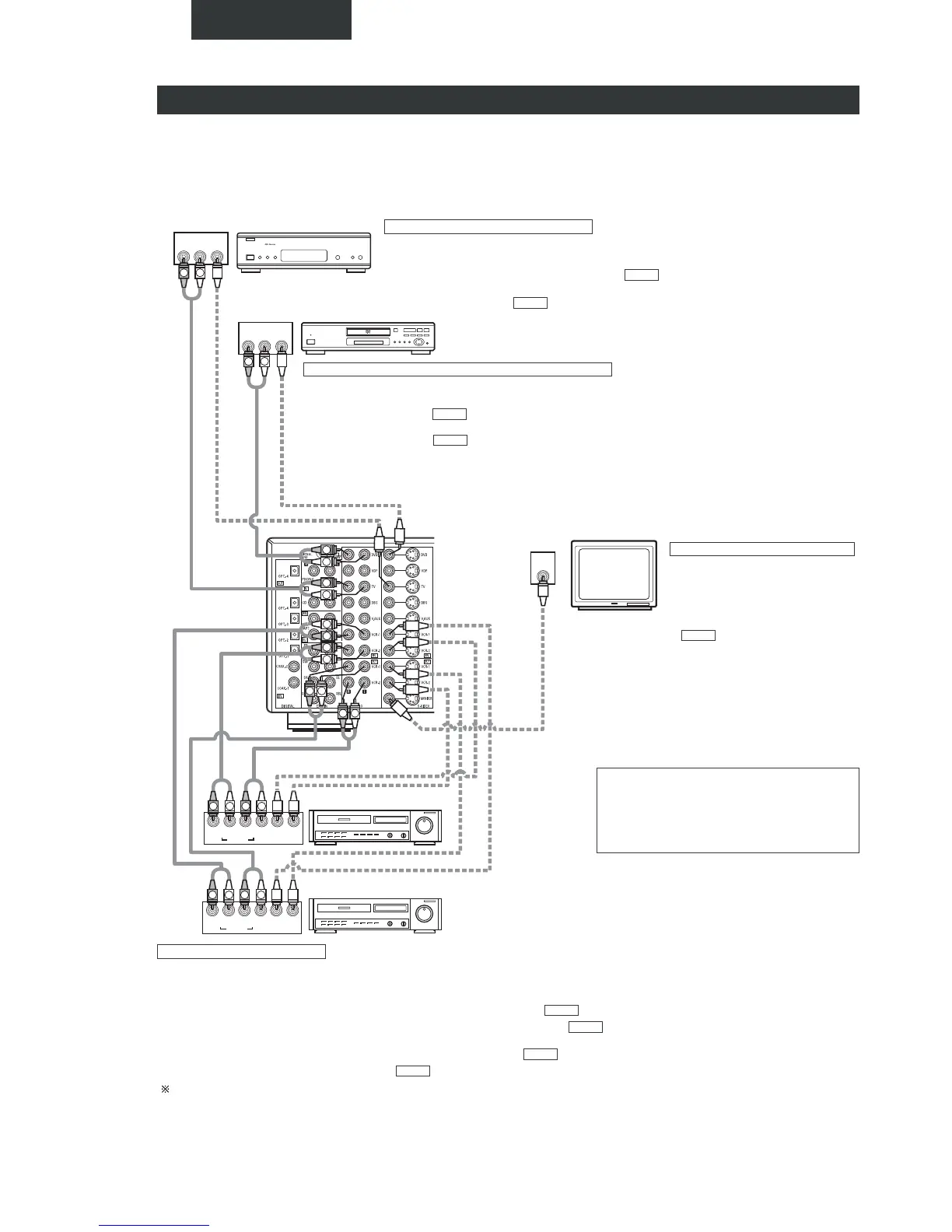

Anschließen eines TV’s oder DBS-Tuners
TV oder DBS
• Schließen Sie die Video-Ausgangsbuchse des TV’s oder DBS-Tuners (VIDEO OUTPUT) mit Hilfe eines
75 Ω/Ohm Video-Koaxial-Stiftsteckerkabels an die (gelb) TV oder DBS IN-Buchse an.
• Schließen Sie die Audio-Ausgangsbuchsen des TV’s oder DBS-Tuners (AUDIO OUTPUT) mit Hilfe von
Stiftsteckerkabeln an die TV oder DBS IN-Buchsen an.
AUDIO
VIDEO
Anschließen eines DVD-Spieler oder Videodisc-Spielers (VDP)
MONITOR OUT
• Schließen Sie die Video-
Eingangsbuchse des TV’s (VIDEO
INPUT) mit Hilfe eines 75 Ω/Ohm
Video-Koaxial-Stiftsteckerkabels an die
MONITOR OUT-Buchse an.
VIDEO
Hinweis zum Anschluß der digitalen
Eingangsbuchsen
• Zu den digitalen Eingangsbuchsen werden
ausschließlich Audiosignale eingegeben.
Für Einzelheiten siehe Seite 47.
Videodeck 2
Videodeck 1
• Es stehen zwei Paar Videodeck-Buchsen (VCR) zur Verfügung, so daß zwei Videodecks für die gleichzeitige Aufnahme oder zum Videokopieren
angeschlossen werden können.
Video-Eingangs-/Ausgangsanschlüsse:
• Schließen Sie die Video-Ausgangsbuchse des Videodecks (VIDEO OUT) an die gelb) VCR-1 IN-Buchse und die Video-Eingangsbuchse des
Videodecks (VIDEO IN) mit Hilfe von 75 Ω/Ohm Video-Koaxial-Stiftsteckerkabeln an die (gelb) VCR-1 OUT-Buchse an.
Anschließen der Audio-Ausgangsbuchsen
• Schließen Sie die Audio-Ausgangsbuchsen des Videodecks (AUDIO OUT) an die VCR-1 IN-Buchsen und die Audio-Eingangsbuchsen des Videodecks
(AUDIO IN) mit Hilfe von Stiftsteckerkabeln an die VCR-1 OUT-Buchsen an.an.
Schließen Sie das zweite Videodeck auf gleiche Weise an die VCR-2-Buchsen an.
AUDIO
AUDIO
VIDEO
VIDEO
Anschließen eines Videogerätes
DVD
• Schließen Sie die Video-Ausgangsbuchse des DVD (VIDEO OUTPUT) mit Hilfe eines 75 Ω/Ohm Video-Koaxial-
Stiftsteckerkabels an die (gelb) DVD IN-Buchse an.
• Schließen Sie die analogen Audio-Ausgangsbuchsen des DVD (ANALOG AUDIO OUTPUT) mit Hilfe von
Stiftsteckerkabeln an die DVD IN-Buchsen an.
•
Ein VDP-Spieler kann auf gleiche Weise an die VDP-Buchsen angeschlossen werden.
• Möglich ist auch der Anschluß eines Videodisc-Spielers, DVD-Spielers, Video-Camcorders, einer Spielstation usw. an die
V.AUX-Buchsen.
AUDIO
VIDEO
Anschließen eines Fernsehschirmes
