AVR-2809CI / AVR-2809 / AVR-989 / AVC-2809
BU409413CFV-E2 (AV: IC107,301,302)
TC4094BF (MC: IC106,107)

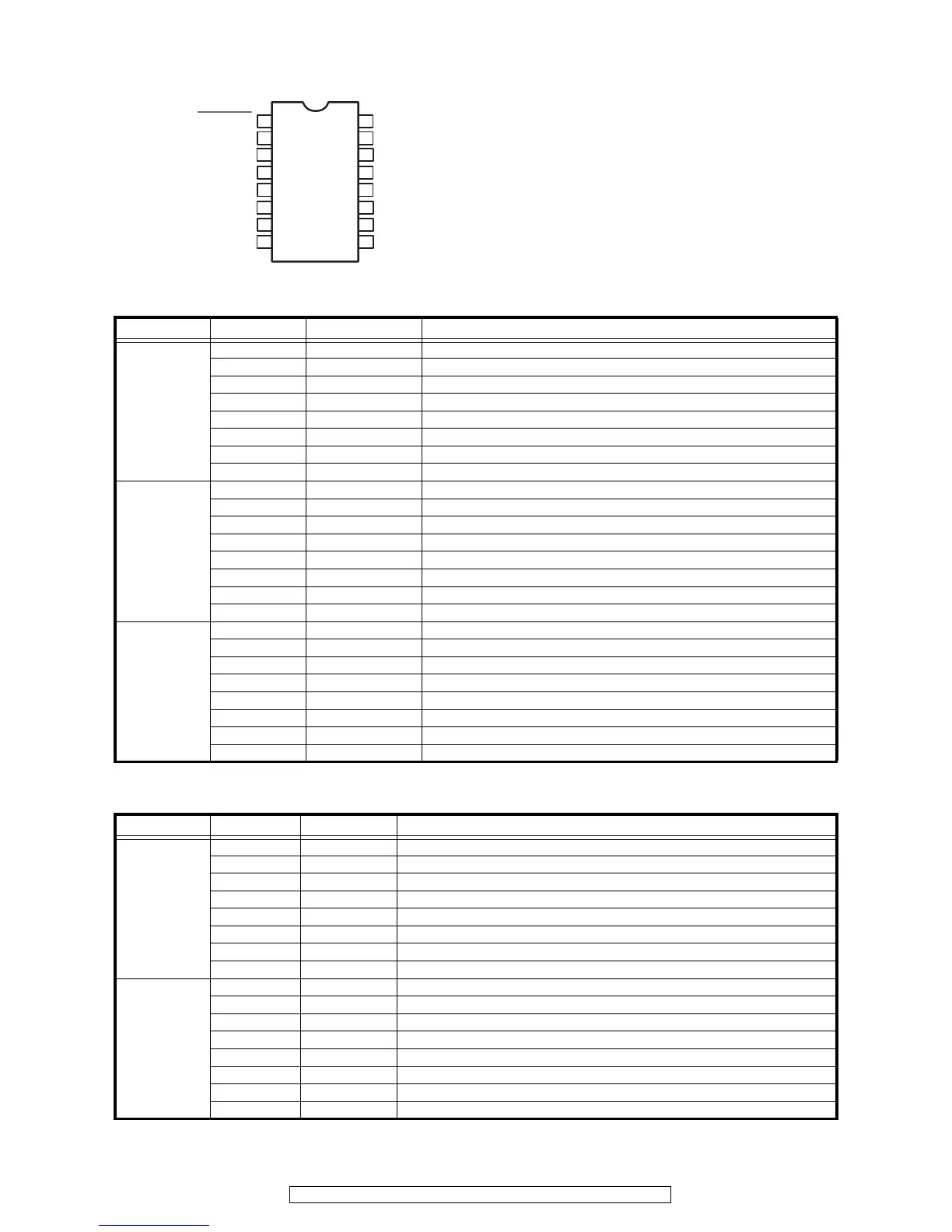

BU4094BCFV-E2 Terminal Function
TC4094BF Terminal Function
Device Pin Name Symbol Function
DI :
IC107
EXP1 DINA MAIN ZONE Digital input switching
EXP2 DINB MAIN ZONE Digital input switching
EXP3 DINC MAIN ZONE Digital input switching
EXP4 DZ2A ZONE2 Digital input switching
EXP5 DZ2B ZONE2 Digital input switching
EXP6 DZ2C ZONE2 Digital input switching
EXP7 NC
EXP8 NC
AV :
IC301
EXP9 INA MAIN ZONE VIDEO(V/S) input switching
EXP10 INB MAIN ZONE VIDEO(V/S) input switching
EXP11 INC MAIN ZONE VIDEO(V/S) input switching
EXP12 Z2A ZONE2 VIDEO(V/S) input switching
EXP13 Z2B MAIN ZONE VIDEO(V/S) input switching
EXP14 Z2C MAIN ZONE VIDEO(V/S) input switching
EXP15 Z1MONIA MAIN ZONE VMONITOR output switching
EXP16 Z1MONIB MAIN ZONE VMONITOR output switching
AV :
IC302
EXP17 Z2MONIA ZONE2 MONITOR output switching
EXP18 Z2MONIB ZONE2 MONITOR output switching
EXP19 ASPECT_H ASPECT switching (Japan model only)
EXP20 ASPECT_L ASPECT switching (Japan model only)
EXP21 LINE A LINE A switching (Japan model only)
EXP22 LINE B LINE B switching (Japan model only)
EXP23 INH LINE H:D terminal output inhibit (Japan model only)
EXP24 NC
Device Pin Name Symbol Function
MC :
IC106
Q1 T.MUTE TUNER MUTE CONTROL L:MUTE
Q2 PREFMUTE PREOUT FRONT MUTE CONTROL L:MUTE
Q3 PRECMUTE PREOUT CENTER MUTE CONTROL L:MUTE
Q4 PRESWMUTE PREOUT SUBWOOFER MUTE CONTROL L:MUTE
Q5 PRESMUTE PREOUT SURROUND MUTE CONTROL L:MUTE
Q6 PRESBMUTE PREOUT SURROND BACK MUTE CONTROL L:MUTE
Q7 PREZ2MUTE ZONE2 PREOUT MUTE CONTROL L:MUTE
Q8 ZONE3 MUTE ZONE3 MUTE CONTROL L:MUTE
MC :
IC107
Q9 HPRLY HEAD PHONE RELAY CONTROL H:HEAD PHONE ON
Q10 FRL FRONT A SPEAKER RELAY CONTROL H:Front A Speaker ON
Q11 CRL CENTER SPEAKER RELAY CONTROL H:Center Speaker ON
Q12 NC -
Q13 SRL SURROUND SPEAKER RELAY CONTROL H:Surround Speaker ON
Q14 SBRL SURROUND BACK SPEAKER RELAY CONTROL H:Surround Back Speaker ON
Q15 FBRL FRONT B SPEAKER RELAY CONTROL H:Front B Speaker ON
Q16 SIRIUS RESET SIRIUS reset control
