Denon DN-501C

41
Erste Schritte
Bezeichnung und Funktionen der Teile Anschlüsse SteuerfunktionStandardeinstellungen Datei- und Ordnereinstellungen Wiedergabe Informationen
41
Steuerfunktion
Serielle Fernsteuerfunktion
D&M-Fernsteuerungs-
Kommunikationsformat (RC)

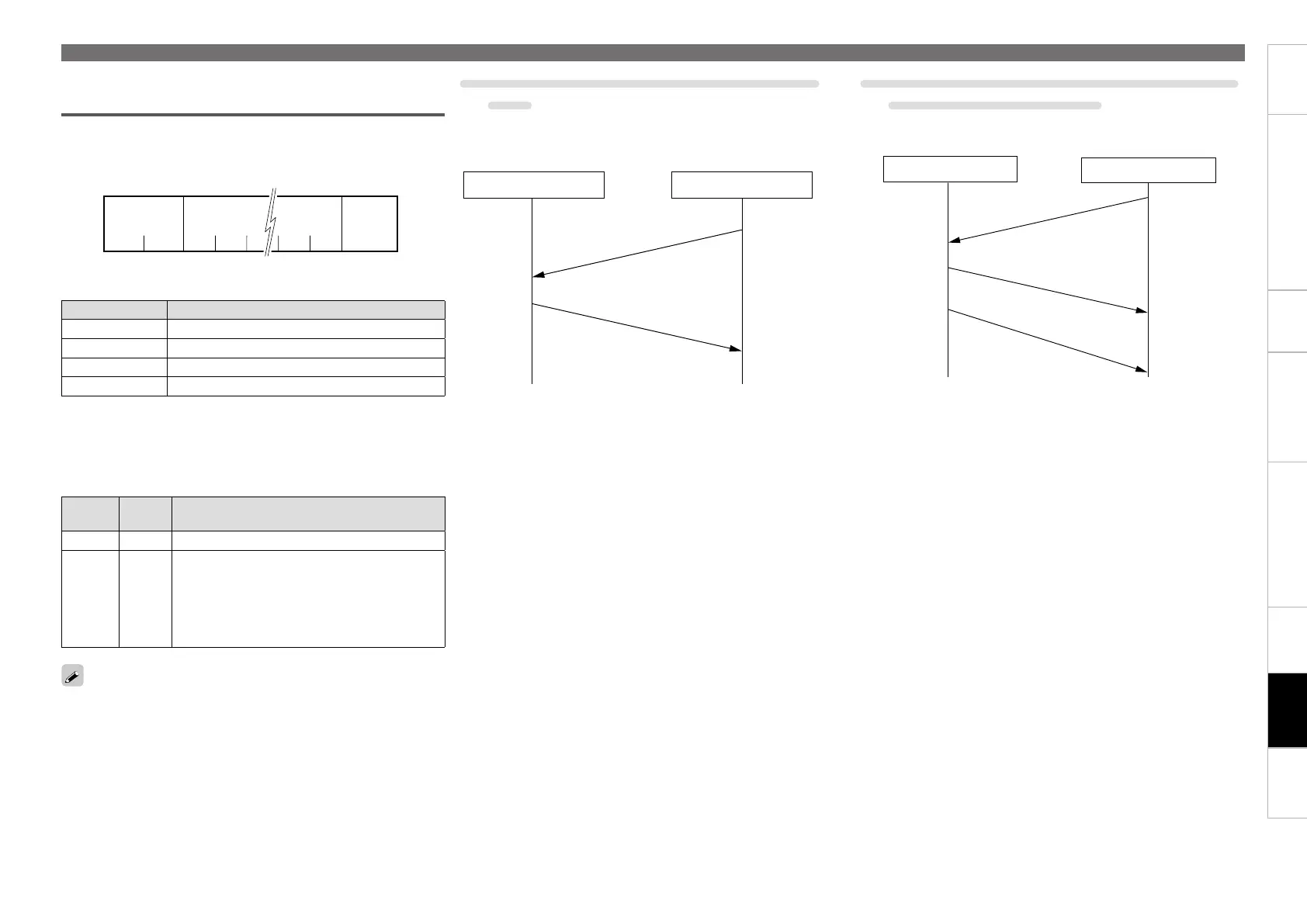

n Konfiguration von Steuerungsbefehlen
Die Pakete der Steuerungsbefehle beginnen mit dem Startzeichen “@”
und enden mit dem Endzeichen “0x0D”, wie im Anschluss dargestellt.
COMMAND
ID
0
Start
Character
End
Character
\r (0x0D)
@
n Konfiguration von Befehlscodes
Element Wert (Hex-Wert in Klammern)
Startzeichen ‘@’ (0x40)
ID ‘0’ (0x30)
Befehl Zeigt die Befehlsdetails an
Endzeichen ‘¥r’ (0x0D)
Das Reaktions-Zeitlimit beträgt 100ms.
n Befehlscodes ACK (erfolgreich empfangen) und
NACK (Empfang fehlgeschlagen)
Inhalt
Hex-
Wert
Übertragungsbedingungen
ACK 0x06 –
NACK 0x15 • Wenn ein Endzeichen (0x0D) ohne Startzeichen
“@” empfangen wird
• Wenn ein nicht existierender Befehl empfangen
wird
• Wenn zwischen Befehlszeichen eine Lücke
von mehr als 5ms besteht
• Wenn ein Befehl empfangen wird, wird innerhalb von 100ms ACK
oder NACK zurückgegeben.
• Wenn nach 100ms keine Reaktion erfolgt, ist der nächste Befehl
zulässig.
q Externe Steuerung und Bedienung des DN-
501C
Wenn der DN-501C einen Steuerungsbefehl vom Host empfängt,
sendet er ACK (erfolgreich empfangen) an den Host und führt den
Befehl aus.
Steuerungsbefehl
ACK
DN-501C
Host-Gerät
Wenn jedoch andere Daten als ein definierter Befehl oder ein
Endzeichen (0x0D) ohne Startzeichen ‘@’ empfangen werden, schlägt
der Empfang fehl, und NACK wird zurückgegeben.
w Ausgabe von Statusinformationen für externe
Statusanforderungsbefehle
Wenn vom Host eine Statusanforderung empfangen wird, gibt der
DN-501C ACK zurück und eine Antwort auf die angeforderten Details.
ACK
DN-501C
Statusanforderungsbefehl
Abfolgediagramm des Statusanforderungsbefehls
Statusinformationsbefehl
Host-Gerät
Wenn jedoch andere Daten als ein definierter Befehl oder ein
Endzeichen (0x0D) ohne Startzeichen (‘@’) empfangen werden, schlägt
der Empfang fehl, und NACK wird zurückgegeben.
