4.2 Bildschirm
Grafikfähiges Farb-Display zur Anzeige der Brennparameter und des Textes.

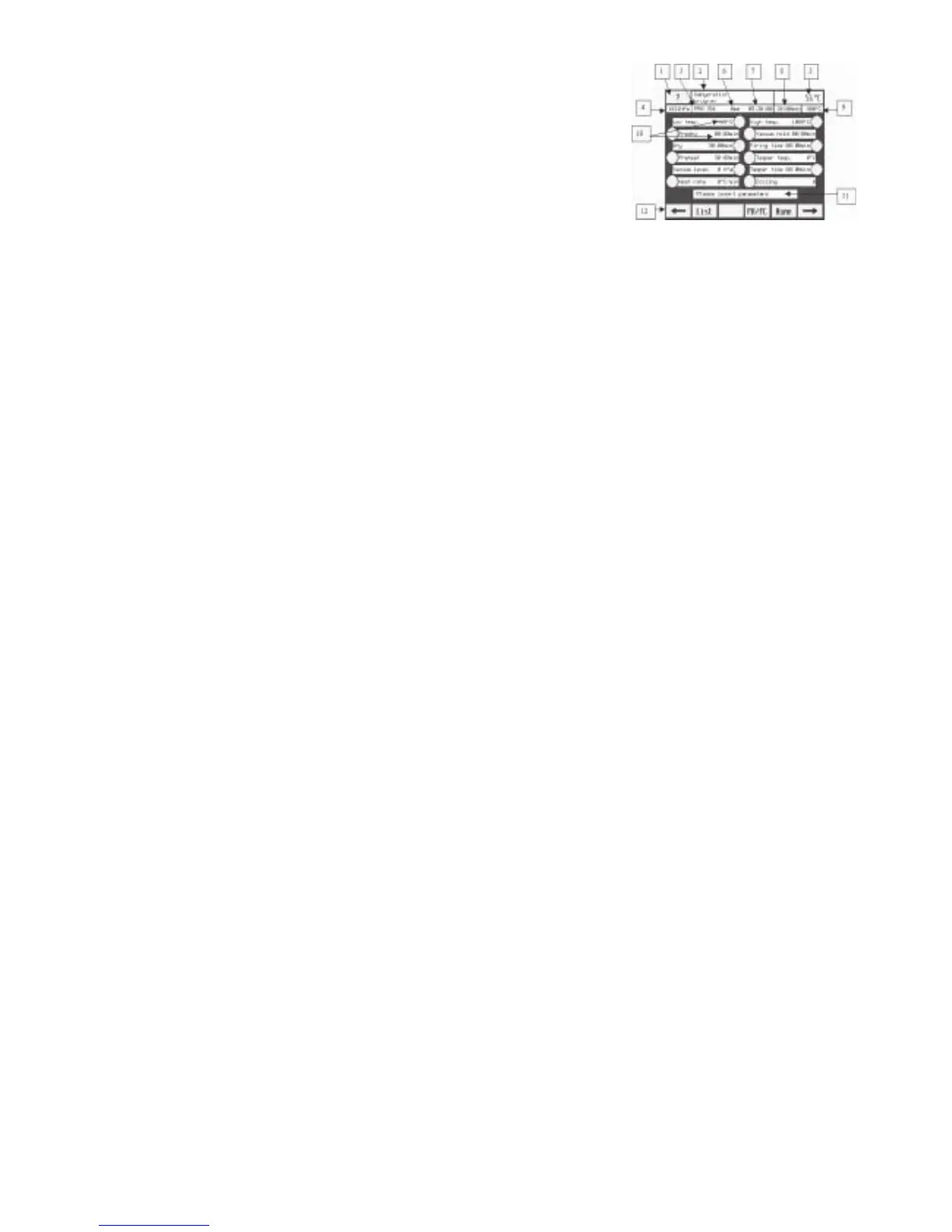

Prinzipielle Aufteilung des Bildschirms (englisch stellvertretend für alle Sprachen):
01. Hilfe-Sensorfeld 07. Datum/Uhrzeit
02. Programmbezeichnung 08. Gesamtbrennzeit-Soll
03. Temperatur-Istwert 09. Brenntemperatur-Sollwert
04 Unterdruck-Istwert 10. Dateneingabe
05. Programm-Nummer 11. Informationsfeld
06. Liftposition 12. Softtouch-Sensorfelder
4.3 Bildschirmfunktionen
1. Hilfe (?)
Die Hilfe-Funktion ist mit Texten unterlegt, die dem Benutzer helfen, bestimmte Informationen
bei auftretenden Fehlfunktionen direkt abzurufen. Die unterlegten Texte beschränken sich auf
die wichtigsten Informationen.
2. Programmbezeichnung
Bildschirmbereich für die Programmbezeichnung. Die Programmbezeichnung wird aus der
Texteingabe übernommen.
3. Temperatur – Istwert
Zeigt die aktuelle Temperatur in der Brennkammer. Die Temperatureinheit kann in den Grund-
einstellungen gewählt werden.
4. Unterdruck – Istwert
Zeigt den aktuellen Unterdruck im Vakuumsystem vom Umgebungsdruck bis zur eingestellten
Vakuumhöhe. Die Einheit des Unterdrucks kann in den Grundeinstellungen gewählt werden.
5. Programmnummer
Anzeige der Programmnummer.
6. Liftpositionen
Dieser Wert gibt an, wie weit die Brennkammer vom Brennsockel träger entfernt ist.
• Ist die Brennkammer geschlossen, beträgt der Wert 0 mm,
• ist die Brennkammer zum Brennen geöffnet, beträgt der Wert 150 mm,
• ist die Brennkammer für das Pressen geöffnet, beträgt dieser Wert 158 mm.
7. Datum/Uhrzeit
Alternative Darstellung von Datum oder Uhrzeit.
Welches von beiden dargestellt werden soll, wird im Untermenü „Konfiguration“ eingestellt. Für
den Ausdruck der Brenndaten zur Dokumentation empfiehlt sich die Anzeige des Datums.
8. Gesamtbrennzeit – Soll
Zeigt die angenäherte zeitliche Addition aller Brennabschnitte als Sollwert.
9. Brenntemperatur – Sollwert
Zeigt den aktuellen Temperatur-Sollwert. Die Temperatureinheit kann in den Grundeinstellungen
gewählt werden.
10. Dateneingabe
In diese Felder geben Sie Ihre Parameter ein. Berühren Sie die gelben runden Sensorfelder, um
die Dateneingabe zu beginnen und abzuschließen.
11. Informationsfeld
In diesem Bildschirmbereich werden Informationen während des Ofenbetriebes dargestellt.
12. Softtouch-Sensorfelder
Touchflächen zum Abrufen kontextbezogener Funktionen.
