1 Description des éléments
1.1 Description des éléments
01. Unité d’injection
02. Couvercle
03. Pare chaleur
04. Support
05. Plateau support de socle
06. Socle de cuisson
07. Platforme support de travaux
08. Boitier de contrôle
09. Logement de carte
10. Interface USB-esclave
(interface PC)
11. RJ232 (Liaison PC)
12. Interface RJ45
(pour mise en réseau de PC)/
RJ12 (pour ODS)
13. Ecran à touches sensitive
14. Contrôle
15. Fusibles
16. Branchement secteur
17. Branchement du vide
18. Raccordement électrique
pompe à vide
19. Connecion air comprimé
20. Manodétendeur
assécheur (sans schema)
21. Moufle
22. Support d’injection
(sans schema)
01
02
03
13
09
10
11
12
21
04
15
14
19
17
16
18
07
08
06
05
entrée
numérique
descente
montée secteur
Témoin lumineux
rappelentrée
annulation
montée
mode nuit
départ/arrêt
refroidissement rapide
arrêt/marche
sauvegarde
vue de droite vue de gauche

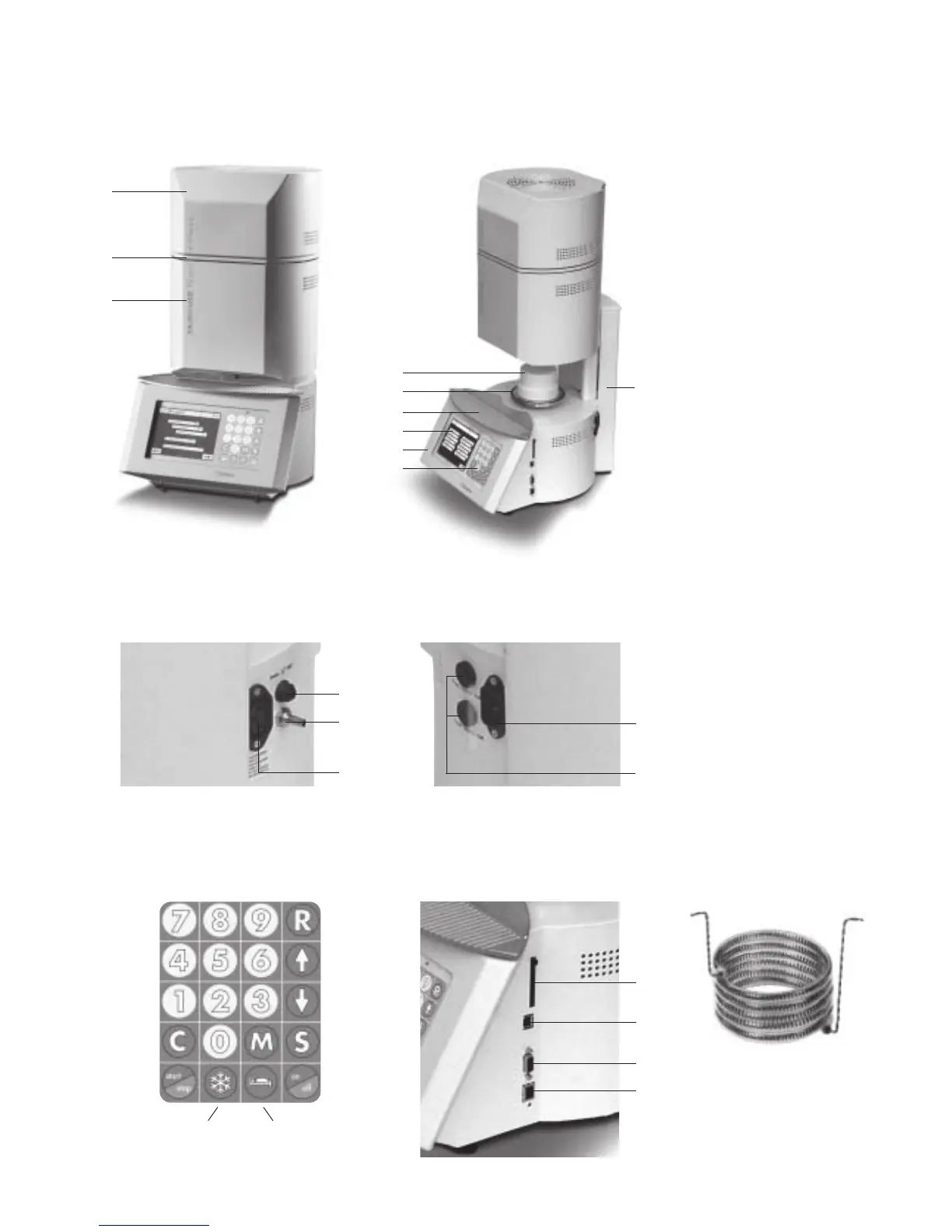

Photo 1 : désignation des pièces
Photo 3 : clavier
Photo 2 : moufle
