DENTSPLY Multimat 2 Touch+Press - Muffel; Keyboard; Bezeichnung der Teile

9
1 Bezeichnung der Teile
1.1 Bezeichnung der Teile
01. Presshaube
02. Deckel
03. Kühlmantel
04. Support
05. Brennsockel
06. Brennsockelträger
07. Ablageplatte
08. Steuergehäuse
09. Einschub für Smart Media Card
10. Schnittstelle USB-Slave
(PC-Schnittstelle)
11. Schnittstelle RS232
(Drucker/
PC-Schnittstelle)
12. Schnittstelle RJ45
(für PC-Vernetzung)/RJ12
(für ODS )
13. Touch Screen
14. Steuerung
15. Gerätesicherungen
16. Netzanschluss
17. Vakuumanschluss
18. Vakuumpumpen-
Steckdose
19. Druckluftanschluss
20. Filterregler (ohne Abb.)
21. Muffel (Heizspirale)
22. Presssockel (ohne Abb.)
01
02
03
13
09
10
11
12
21
04
15
14
19
17
16
18
07
08
06
05
Numerische
Eingabe
Lift auf
Netz-LED
Recall
Clear
Lift ab
Night Mode
start/stop
Schnellkühlen
on/off
Speichern
Ansicht rechts Ansicht links

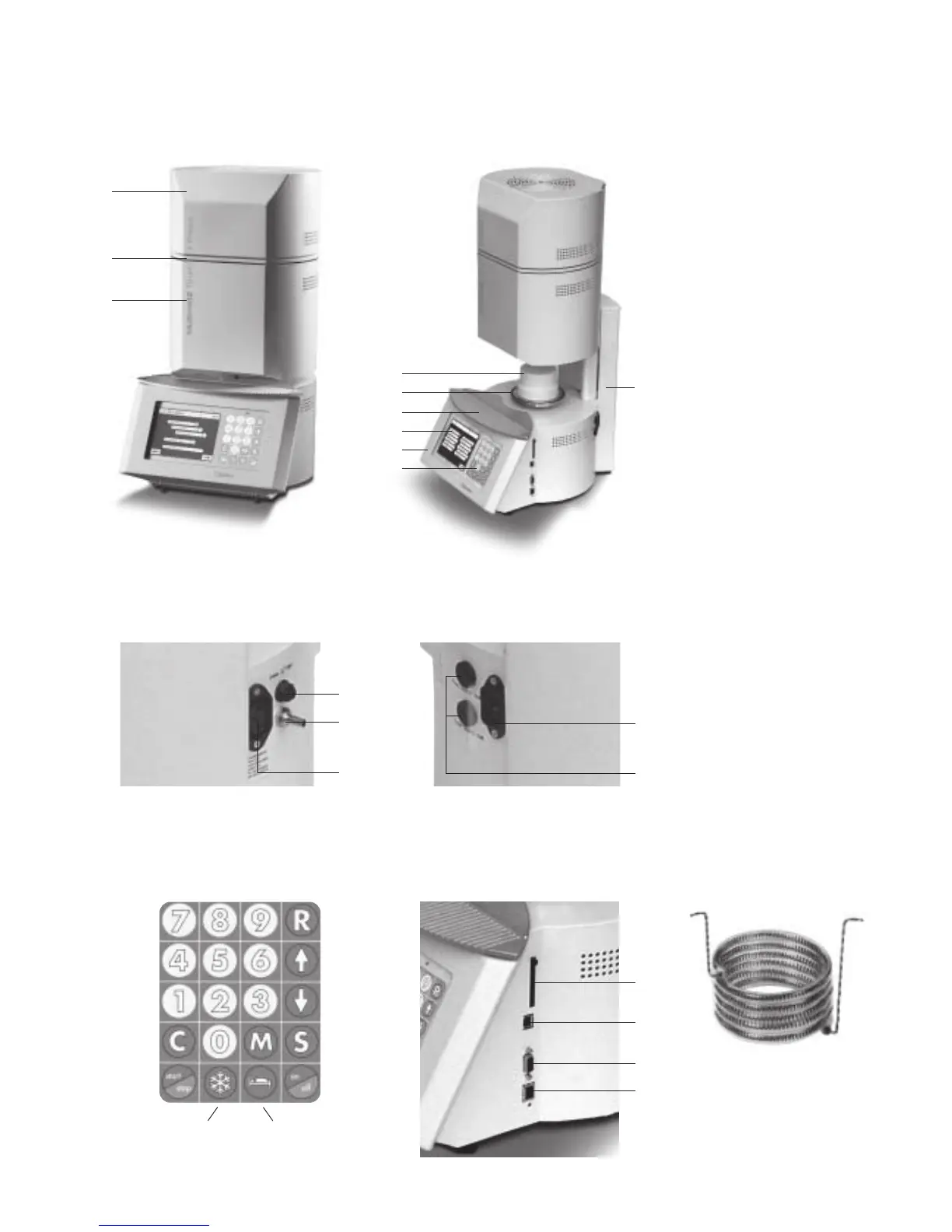

Abbildung 1: Bezeichnung der Teile
Abbildung 3: Keyboard
Abbildung 2: Muffel
