Latviešu
(Latvian)

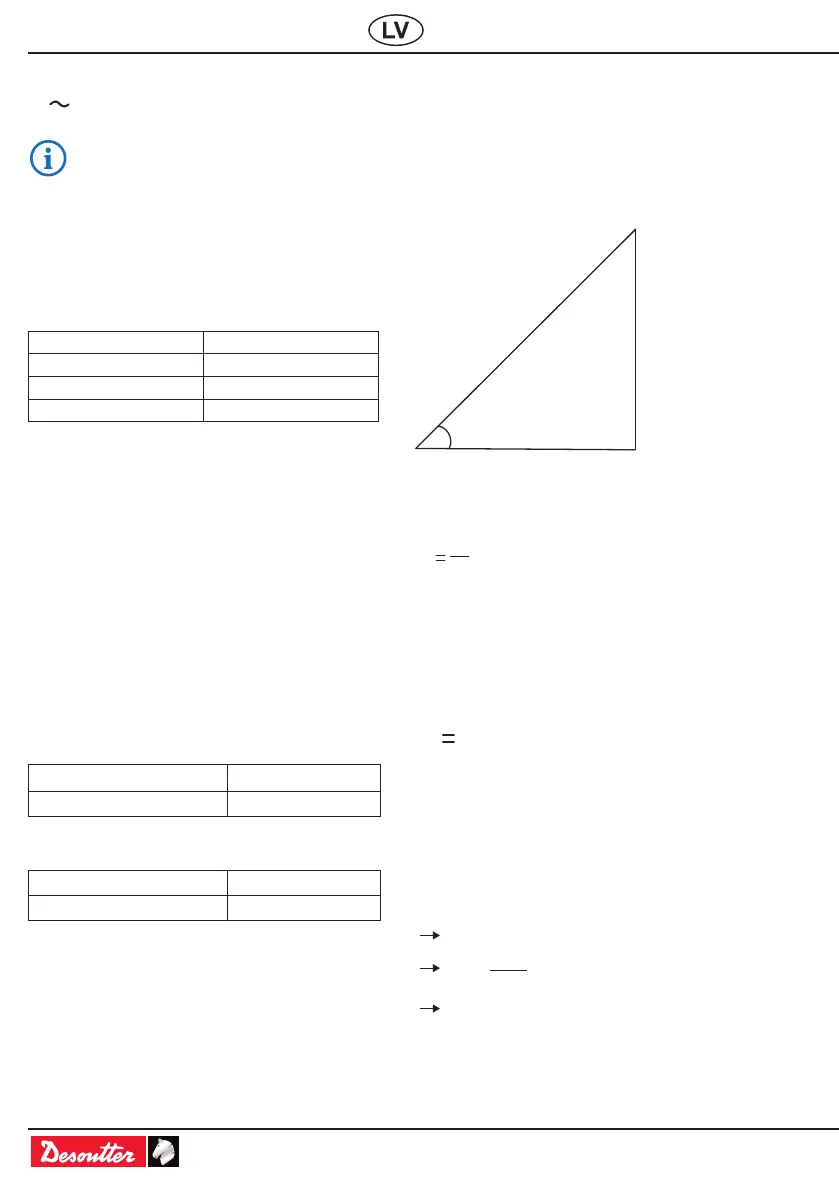

Līnijas spriegums
Maiņstrāva.
Vadāmierīces var izmantot 100–240 V~
vienfāzes spriegumu, bet sistēma pareizi
darbojas ar 100–120 V vai 200–240 V~.
Līnijas aizsardzība
- Katrai vadāmierīcei ir GFCI (aizsardzība
pret zemējuma kļūmēm) un 16 A
pārsprieguma aizsardzība (iebūvēta GFCI).
- Bez drošinātāja.
Diferenciālais jaudas slēdzis
Spriegums 200–240 V
Maks. strāva 16 A
Līkne D
Diferenciālā jutība 30 mA
Informācijai:
- gaidstāves patēriņš ir 17 W.
- Maks. 24 V barošanas nodrošinātā
pieejamā jauda (starp 2. un 3. kontaktu I/O
savienotājā):
CVI3 Essential/CVI3 Vision/CVI3 Function:
1 A (24 V)
TWINCVI3: 2 A (24 V).
Jaudas patēriņš
Pilnā jauda ir vienīgā vajadzīgā informācija.
S = pilnā jauda, ko mēra voltampēros (VA)
S = U
rms
x I
rms
Pilnās jaudas maksimums ir 6 kVA.
Maksimuma ilgums ir < 0,5 s.
CVI3 Essential/CVI3 Vision/CVI3 Function
Vidējā pilnā jauda vienmēr ir ≤ 1 kVA.
Viena fāze, 200–240 V I
rms
≤ 4.35 A
Viena fāze, 100–120 V I
rms
≤ 8.7 A
TWINCVI3
Vidējā pilnā jauda vienmēr ir ≤ 2 kVA.
Viena fāze, 200–240 V I
rms
≤ 8.7 A
Viena fāze, 100–120 V I
rms
≤ 17.4 A
Ārējās jaudas patēriņš
Ārējā diferenciālā jaudas slēdža uz󰀬ādīšana
ir atkarīga no klienta uzņēmuma iekšējā
elektrotīkla.
Šī ierīce kon󰀬atē izolācijas bojājumus 󰀬arp
tīkla fāzi un zemējumu un nekavējoties aptur
in󰀬rumenta darbību, automātiski atslēdzot
energoapgādi, kā arī aizsargā operatoru no
elektrotraumas.
Ja jaudas slēdžus uz󰀬āda līnijas galā, ieteicams
izvēlēties aprīkojumu ar šādiem tehniskajiem
datiem.:
- Viena fāze, 240 V, 16 A, D līkne
- Viena fāze, 110 V, 32 A, D līkne.
Vadāmierīces jaudas patēriņš: strāvas ievads
Apparent power (S)
measured in VA
The “Power triangle”
Impedance
phase angle
True power (P)
measured in Watts
Reactive power (Q)
measured in VAR
P = reālā jauda, mērīta vatos
P
u(t) x i(t)dt
1
T
0
∫
T
kur T ir signāla periods
Vadāmierīcē CVI3 maksimumjauda ir 5 kW.
Lai aprēķinātu elektroinstalācijas parametrus,
pilnā jauda ir vienīgā nepieciešamā informācija.
S = pilnā jauda
S U
rms
x I
rms
mērot voltampēros (VA)
Pilnās jaudas maksimums ir 6 kVA, maksimuma
ilgums ir < 0,5 s
Vidējā pilnā jauda vienmēr ir ≤ 1 kVA.
VIENA FĀZE, 230 V
At 230 V
I
rms
x
≤ 1 kVA
230
I
rms
≤
I
rms
≤ 4.35 A
230 A
1000
Tad ieteicams izmantot šādu jaudas slēdzi: 10 A,
D līkne.
