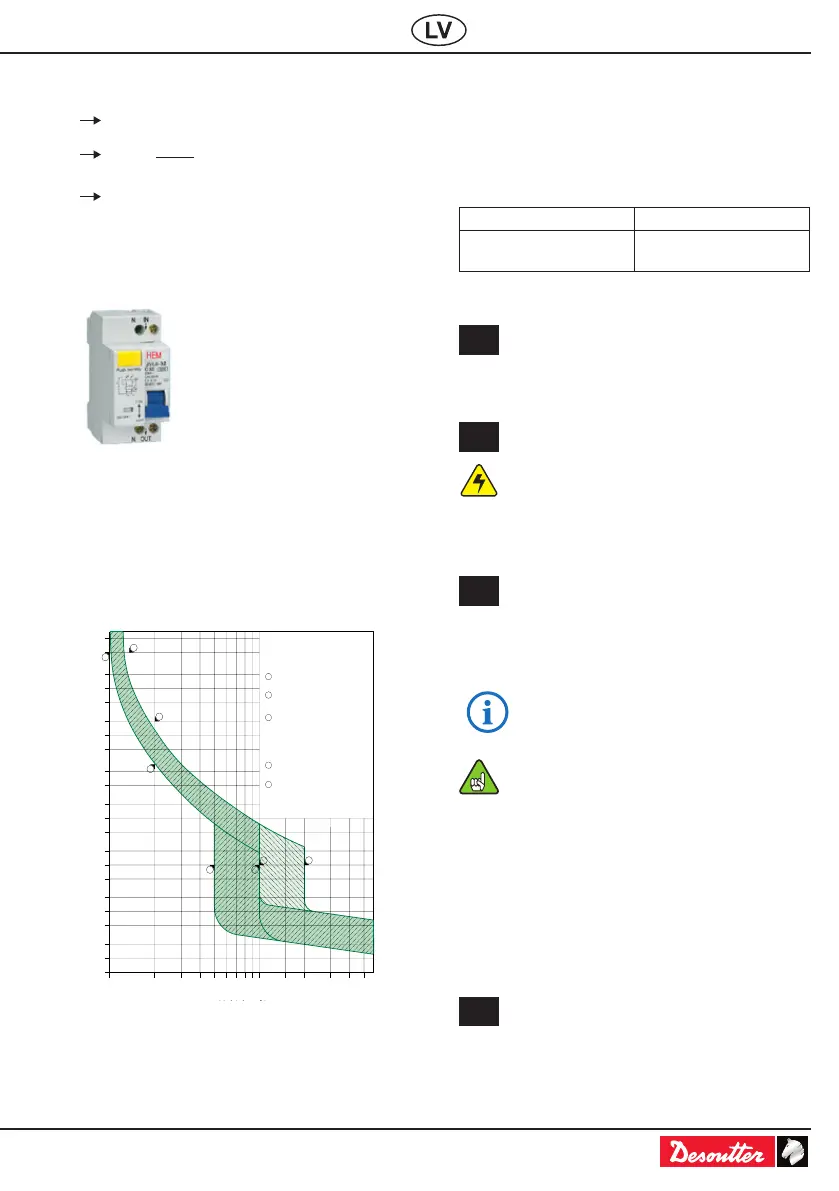

Desoutter CVI3 Essential - Page 93

6159932290_13
93 / 14406/2020
Latviešu
(Latvian)
At 110 V
I
rms
x
≤ 1 kVA
110
I
rms
≤
I
rms
≤ 8.7 A
110 A
1000
Tad ieteicams izmantot šādu jaudas slēdzi:
20 A, D līkne.
Atlikušās strāvas jaudas slēdzis JVL6-32
Vadāmierīcēm CVI3 ir atlikušās strāvas jaudas
slēdzis JVL6-32 ar pārsprieguma aizsardzību;
šis slēdzis nodrošina aizsardzību pret zemējuma
noplūdes kļūmēm (30 mA), pārslodzēm,
īsslēgumiem un pārmērīgi lielu strāvu
elektroinstalācijā (I = 16 A. Skatiet līkni).
JVL6-32 aizsardzība pret pārmērīgi lielu strāvu
izmanto „D” iedarbināšanas raksturlielumus.
0.0005
rT gnippi tim te ]ces[
7200
3600
1200
600
300
120
60
30
10
5
2
1
0.5
0.2
0.1
0.05
0.02
0.005
0.01
0.002
0.001
03 04 0551 02
2 3 4 5 6 7 8 9 01
1
acc. to IEC 60898-1
instantaneous tripping
5
4
5
4
3
1
2
N
N
1
2
t
nt
N
N
N
N
4
6
N
3
I = 1.0 I (T=40 °C )
I = 1.35 I : t <1h (T=25 °C )
2.0 I : t = 12- 12 0 s (T=25 °C )
10 I : t < 0.1 s
20 I : t < 0.1 s
conventional non-tripping current
conventional tripping current
type C: 5 I : t > 0.1 s
type D: 10 I : t > 0.1 s
tripping characteristic
acc. to UL 489 / CSA 22.2 No. 235
3
D
C
Multiples of I
n
1. attēls — C un D līkne
Instrumenti
Vadāmierīce nosaka pārmērīgu in󰀬rumenta
elektromotora iekšējo temperatūru, un
in󰀬rumenta motors tiek apturēts.
Motoru var atkal iedarbināt tikai pēc temperatūras
samazināšanās.
Motora temperatūras ierobežojumi
rokas instrumenti 60 °C
nostiprinātie
instrumenti
100 °C
UZSTĀDĪŠANA
● Skatiet lappusi 11.
A Ātrās apturēšanas savienojums
● Izslēdziet zilo GFI pārtraucēju.
● Izpildiet norādījumus šunta pieslēgšanai.
● Pievienojiet savienotājus, kā parādīts.
B Uzstādīšana
● Novietojiet vadāmierīci tā, lai zilo GFI
pārtraucēju varētu viegli izslēgt.
● Uzstādiet vadāmierīci, kā parādīts, vai
izmantojiet papildu piederumus, kas uzskaitīti
lappusē 9.
C Instrumenta kabeļa pievienošana
● Pirms instrumenta pievienošanas pārbaudiet,
vai tā darbība nepārsniedz ražotāja noteiktos
darbības ierobežojumus.
● Skatiet instrumenta lietotāja
rokasgrāmatu vietnē: http://
resource-center.desouttertools.
com
Kaut arī mūsu instrumenta kabeļi
paredzēti izmantošanai smagos
apstākļos, lai nodrošinātu šo kabeļu
ilgāku darbmūžu, ieteicams pārbaudīt
turpmāk norādīto.
- Lieces rādiuss nedrīkst būt
mazāks par kabeļa diametra (D-c)
reizinājumu ar 10.
- Jāierobežo berze ar ārējo apvalku
(D-b).
- Jāizvairās no kabeļa tiešas
vilkšanas (D-a).
D Barošanas kabeļa pievienošana
● Vadāmierīces pieslēgšanai elektrotīklam
lietojiet tikai komplektā iekļauto barošanas
kabeli.
● Nepārveidojiet kabeli un neizmantojiet to
citiem nolūkiem.
