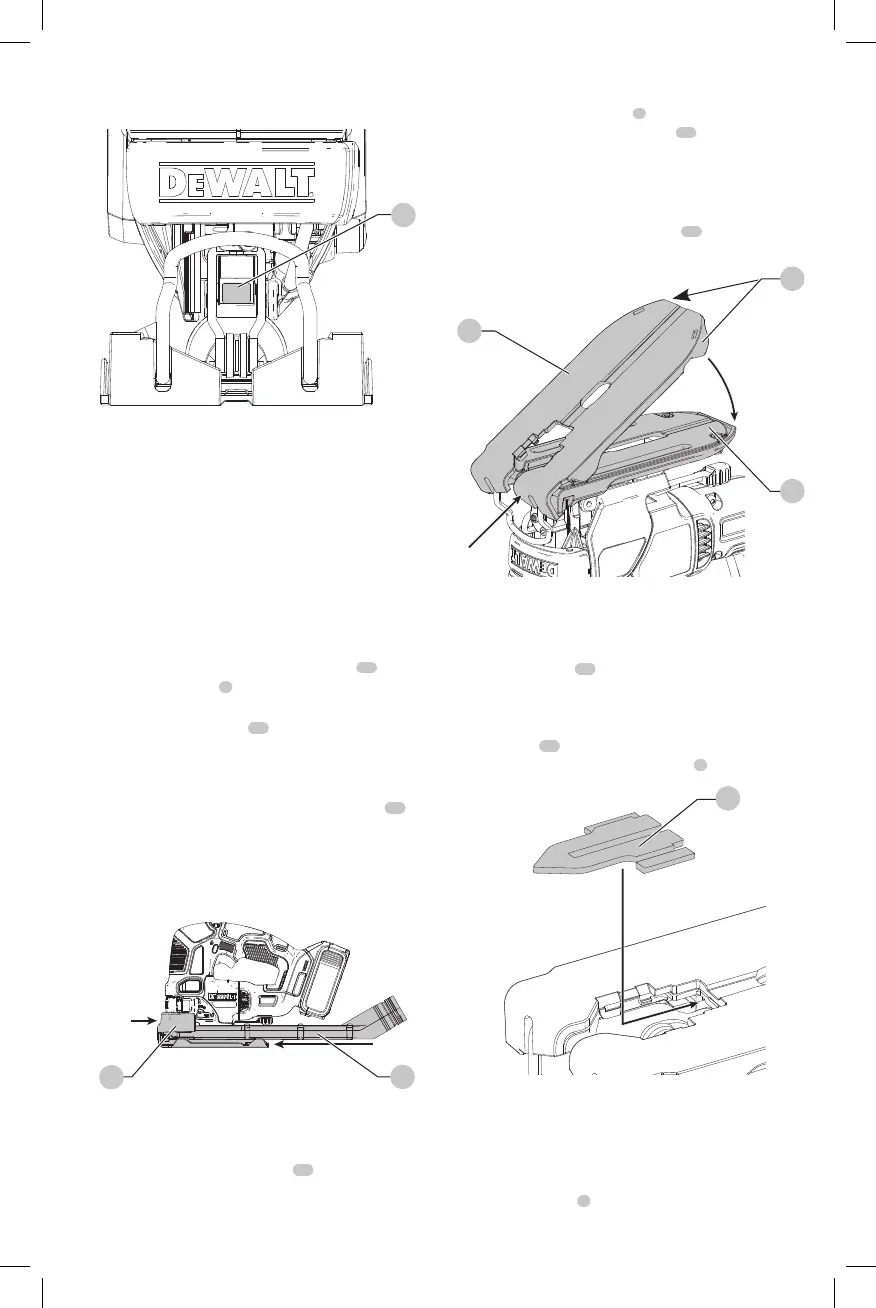

Extracción de polvo (Fig. A, H)
Accesorio opcional
NOTA: Los accesorios recomendados para uso con su
herramienta están disponibles por un costo adicional a
partir de un centro de servicio
autorizado.
La tolva de extracción de polvo en combinación con la
cubierta de extracción de polvo ayuda a extraer el polvo de
la superficie de la pieza de trabajo, cuando se conecta a un
sistema de extracción de polvoadecuado.
NOTA: La herramienta no biselará si los accesorios de
extracción de polvo están conectados a laherramienta.
1. Coloque la cubierta de extracción de polvo
14
en el
protector de dedos
5
(Fig. A) hasta que haga clic en
sulugar.
2. Deslice la tolva de polvo
15
desde la parte posterior
de la herramienta hasta que se conecte en la cubierta
de polvo. Asegúrese que el extremo del adaptador esté
haciaarriba.
3. Para conectar una aspiradora a la tolva de polvo
15
,
coloque un conector rápido
(DWV9000), que se
encuentra en todas las mangueras de vacío de tamaño
completo
, sobre el puerto de recolección de
polvo, y gire el collar para asegurarlo en sulugar.
14
15
Fig. H
Cubierta removible de zapata de
protección (Fig. I)
La cubierta de zapata de protección
16
debe usarse
al cortar superficies que se rayan fácilmente, como el
laminado, la chapa o lapintura.
Para colocar la cubierta de la zapata de protección, coloque
la parte delantera de la zapata
7
en la parte delantera de
la cubierta de la zapata de protección
16
y baje la sierra
caladora. La zapata de protección hará clic de forma segura
en la parte trasera de lazapata.
Para quitar la cubierta de la zapata de protección, sujete la
cubierta de la zapata de protección desde la parte inferior;
sujetando las dos pestañas posteriores
17
, retire la cubierta
de la zapata deprotección.
Fig. I
7
16
17
Inserto Anti-Astillas (Fig. A, I, J)
NOTA: No use el inserto antiastillas con la cuchilla de corte
alras.
El inserto antiastillas
19
se debe usar cuando se trata de
minimizar el desgarre, especialmente cuando se cortan
chapas, laminados o superficies acabadas, como pintura. El
inserto antiastilla debe instalarse en la cubierta de la zapata
de protección
16
. Si no se usa la cubierta de protección,
instale un inserto antiastillas en la zapata
7
.
Fig. J
19
Ajuste Electrónico de Velocidad de
Aserrado(Fig. A, K)
DCS334
Para preajustar la velocidad de corte, gire la carátula de
control de velocidad
3
al nivel deseado. Cuanto mayor
sea el número en la carátula de control de velocidad, será
