ESPAÑOL
32
Esta cortadora de revestimiento de fibra de cemento es una
herramienta eléctrica profesional.
NO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
MONTAJE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Retiro y Reemplazo de Partes (Fig. D, E)
Desinstalación de ensamble del cabezal
de corte (Fig. D)
1. Para remover el ensamblado de la cabeza
2
de la
cortadora, afloje los 3 tornillos de cabeza
10
.
2. Remueva el ensamblado de la cabeza de la cortadora
halando la cabeza firmemente hacia adelante. Si la
cabeza no se desliza fácilmente puede ser necesario
girarlalevemente.
Desinstalación de las cuchillas (Fig. D, E)
1. Para retirar las cuchillas del ensamble del cabezal de
corte, retire 3 tornillos prisioneros
10
del alojamiento
de la cortadora con la llave hexagonal incluida
3
.
Tenga cuidado de no remover el buje espaciador de
la parte trasera al remover el tornillo de cabeza de la
partemedia.
2. Remueva la cuchilla central
13
de la cubierta
golpeando suavemente la cuchilla hacia la parte trasera.
La cuchilla lateral
12
y los espaciadores laterales
9
ahora saldrán del alojamiento.

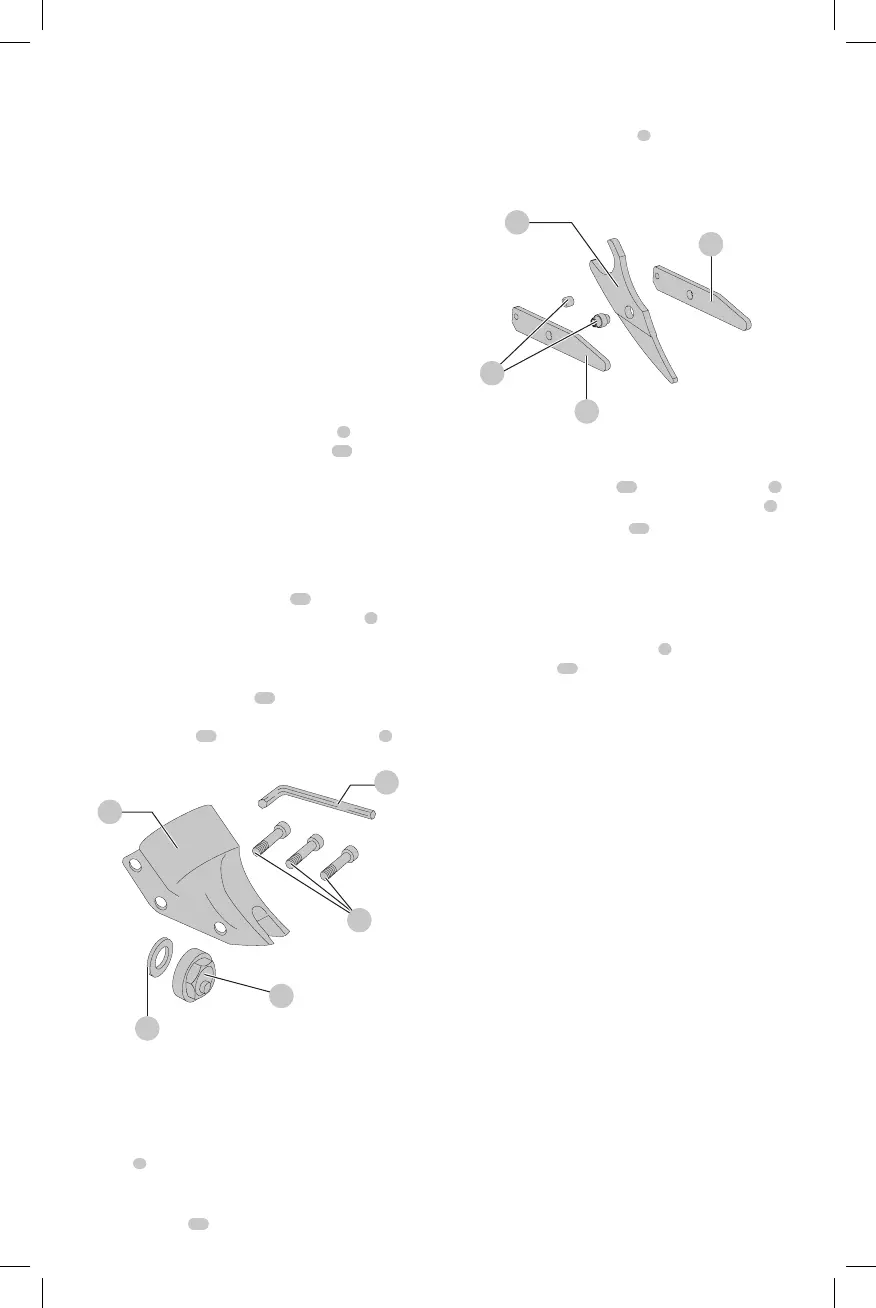

Fig. D
2
10
11
8
3
Desinstalación y reemplazo del
ensamble de cojinete excéntrico (Fig. D)
Para remover el ensamblado del rodamiento excéntrico
del eje, utilice una llave apropiada para liberar la tuerca
excéntrica
8
girándola en el sentido contrario delreloj.
1. Para instalar el ensamblado del rodamiento excéntrico
sobre el eje, asegúrese de insertar primero la arandela
delgada grande
11
sobre eleje.
2. Atornille el ensamblado del rodamiento excéntrico
sobre el eje y ajuste con la llaveapropiada.
3. Lubrique la tuerca excéntrica
8
con una buena
cantidad de grasa pararodamientos.
Fig. E
9
12
12
13
Instalación de las cuchillas (Fig. D, E)
1. Para instalar las cuchillas en el alojamiento de corte,
coloque la cuchilla lateral
12
y el espaciador lateral
9
en su posición en el ensamble del cabezal de corte
2
.
2. Inserte el tornillo de cabeza
10
central a través del
cuchillo lateral y el espaciador lateral con el buje
espaciador de la parte trasera entreellos.
3. Comience con el tornillo de cabeza dentro de la rosca
justo lo suficiente como para sostener las hojas en su
lugar. NOAJUSTE.
4. Inserte los espaciadores laterales
9
en el orificio de la
cuchilla central
13
y lubríquelos.
5. Instale la cuchilla central en la cubierta golpeando la
hoja suavemente hacia adelante utilizando un alineador
para alinear el agujero de la cuchilla central con los
agujeros delanteros de la cubierta. Inserte y ajuste
el tornillo de cabeza delantero asegurándose que el
buje espaciador en la cuchilla central permanece en
suposición.
6. Aplique una buena cantidad de grasa de rodamientos a
la horquilla o yugo en la cuchilla central donde ésta se
monta sobre el ensamblado del rodamiento excéntrico.
Inserte el tornillo de cabeza trasero en la cubierta pero
no ajustetotalmente.
NOTA: Cambie los cuchillos laterales después de que los
mismos muestren un patrón de ancho de desgaste de 50%.
Rote los cuchillos de izquierda a derecha y utilícelos hasta
que los patrones coincidan. Cuando los patrones coincidan,
invierta los cuchillos laterales izquierdo y derecho y utilícelos
hasta que muestren un patrón de ancho de desgaste de
50%. Pueden rotarse de izquierda a derecha hasta utilizar
los 4 lados de las cuchillas. Nunca exceda los 3000metros
(10000pies) de corte por cada ensamblado de cuchillos
laterales. La herramienta continuará cortando hasta que
esos valores sean alcanzados, pero la unidad motriz
sesobrecargará.
