Skrå skæringer (Fig. L, Q)
Skrå vinkler kan indstilles fra 0° til 48° til venstre. Der kan skæres skrå
vinkler op til 45° med geringsarmen indstillet mellem nul og maks. 45°
geringsposition til højre ellervenstre.
1. Løsn vinkellåsegrebet
19
og indstil den ønskedevinkel.
2. Indstil om nødvendigt tilsidesættelsesknappen
30
.
3. Hold hovedet fast og lad det ikkefalde.
4. Spænd vinkellåsegrebet
19
fast.
5. Fortsæt som ved den lige lodretteskæring.
Snitkvalitet
Glatheden af alle snit er afhængigt af adskillige variabler, som f.eks. det
materiale der skæres. Hvis du ønsker meget glatte snit til kantprofiler og
andet præcisionsarbejde, vil en skarp (60-tandet hårdtmetal) klinge og en
langsommere, jævn snithastighed frembringe de ønskederesultater.

ADVARSEL: Kontrollér at materialet ikke kryber under skæring;
fastspænd det godt på plads. Lad altid klingen komme til et fuldt stop,
før armen hæves. Hvis der stadig er små træsplinter, som stikker ud af
enden på arbejdsemnet, skal der anbringes et stykke afdækningstape
på træet, hvor snittet skal være. Sav gennem tapen og fjern
omhyggeligt tapen, når skæringen erafsluttet.
Skæring af ikke jernholdigt metaller
Ved skæring i ikke jernholdige metaller skal maskinen kun bruges til at
udføre vertikale lige og geringstværsnit i geringssavfunktionen. Vi anbefaler,
at smig- og kombinerede geringssnit ikke udføres i ikke jernholdige
metaller. Maskinen er ikke beregnet til skæring i jernholdige metaller.
• Brug altid en materialeholder ved skæring i ikke jernholdige metaller.
Kontrollér at arbejdsemnet er forsvarligt fastgjort.
• Anvend udelukkende savklinger, der er kvalificeret til skæring i ikke
jernholdige metaller.
• Ved brug af smøremidler anvend udelukkende voks eller
adskillelsesspray. Brug ikke emulsioner eller lignende væsker.
Fastspænding af arbejdsemnet (Fig. U)

ADVARSEL: Brug altid enmaterialeholder.
For at opnå det bedste resultater skal der anvendes en materialeholder
17
,
som er blevet konstrueret til anvendelse med dinsav.
Sådan monteres holderen
1. Indsæt den i hullet bag ved anslaget. Holderen
17
skal vende imod
geringssavens bagside. Kontrollér at rillen på holderstangen er helt
indsat i geringssavens fundament. Hvis rillen er synlig, er holderen ikke
sikkertfastgjort.
2. Drej holderen 180º imod geringssavensforside.
3. Løsn knappen for at justere holderen op eller ned, og anvend derefter
finjusteringsknappen til at fastgørearbejdsemnet.
BEMÆRK: Anbring holderen på højre side af fundamentet under
vinkelskæring. TEST ALTID FØRST MED SLUKKET MASKINE (UDEN STRØM),
INDEN DU UDFØRER SKÆRINGER, SÅ DU KAN KONTROLLERE KLINGENS STI.
HOLDEREN SKAL FASTGØRES SÅLEDES, AT DEN IKKE HAR INDFLYDELSE PÅ
SAVENS ELLER BESKYTTELSESSKÆRMENESFUNKTIONER.
Dobbeltgering (Fig. S, T)
Denne skæring er en kombination af et gerings- og vinkelsnit. Det er denne
type skæring, der bruges til at lave rammer eller kasser med skrånende sider
som den, der vises i figurS.

ADVARSEL: Hvis skærevinklen varierer fra snit til snit, skal det
kontrolleres at vinkellåsegrebet og geringslåseknappen er spændt
korrekt. De skal spændes fast, efter der er foretaget ændringer af vinkler
ellergering.

ADVARSEL: Saven skal fastsættes på en basestøtte ved udførelse af
kombinationssnit for at forhindre, at den vælter.Se Bænkmontering.
• Efterfølgende skema kan hjælpe dig med at vælge de korrekte vinkel-
og geringsindstillinger til gængsedobbeltgeringssnit.

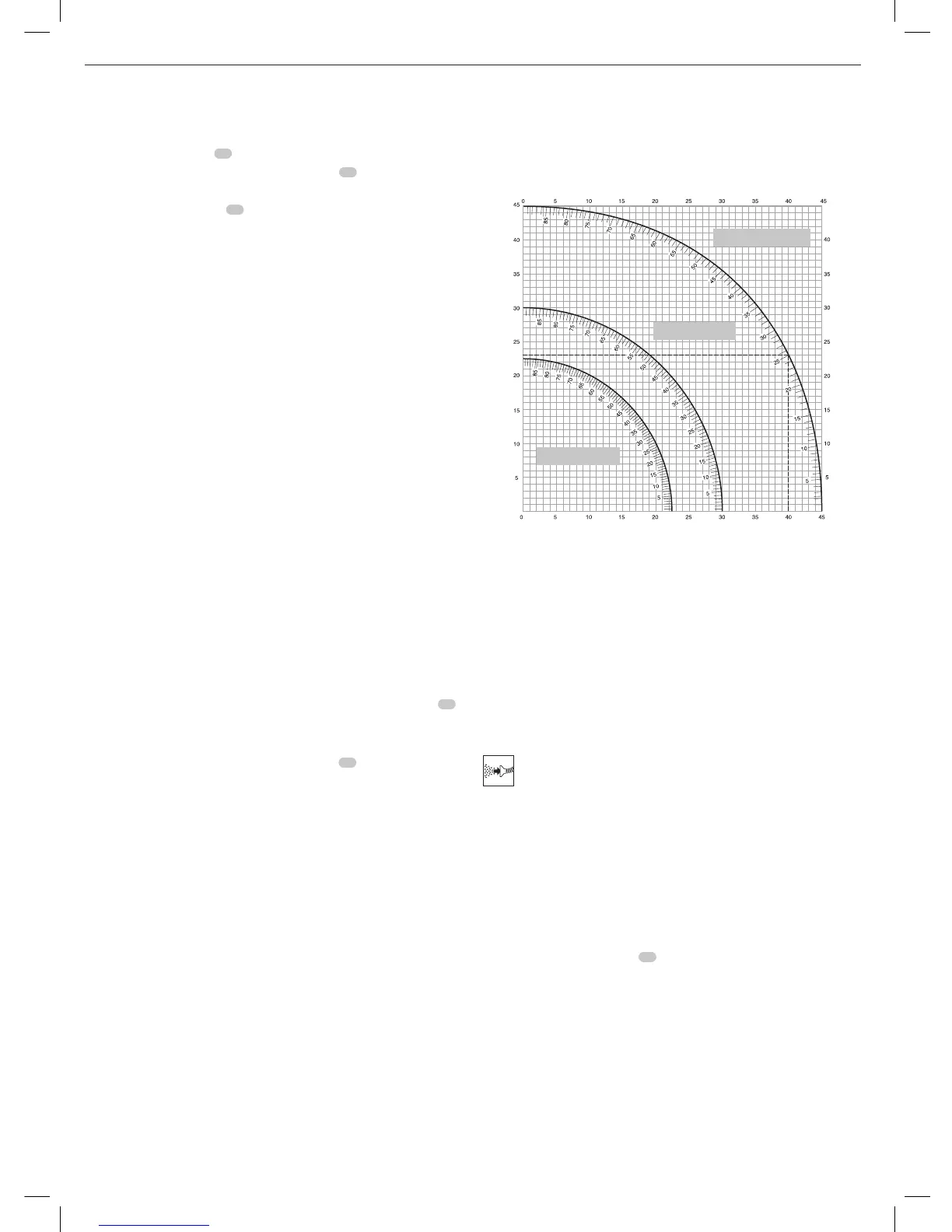

• For at kunne anvende skemaet skal du vælge den ønskede vinkel "A"
(Fig.S) til dit projekt og finde denne vinkel på den passende kurve i
oversigten. Fra dette punkt skal du følge linjen lige nedad på tegningen
for at finde den korrekte hældningsvinkel og lige tværs over for at finde
den korrektegeringsvinkel.
Indstil denne geringsvinkel på saven
Vinkel på kassens side (vinkel "A")
Indstil denne hældningsvinkel på saven
1. Indstil din sav til de foreskrevne vinkler og foretag et parprøvesnit.
2. Øv dig i at sætte de skårne stykkersammen.
Eksempel: For at lave en 4-sidet kasse med 25º udvendige vinkler
(vinkel "A") (Fig.S) skal den øverste højre kurve anvendes. Find 25°
på kurveskalaen. Følg den vandrette skæringslinje til en af siderne
for at finde geringsvinkelindstillingen på saven (23°). Følg på same
måde den lodrette skæringslinje opad eller nedad for at finde
hældningsvinkelindstillingen på saven (40°). Foretag altid prøvesnit på
nogle stykker affaldstræ
for at kontrollere indstillingerne påsaven.

ADVARSEL: Overskrid aldrig dobbeltgeringsgrænserne på 45° vinkel
med 45° gering til venstre ellerhøjre.
Støvopsamling (Fig. A, G)

ADVARSEL: Tilslut, hver gang det er muligt, en støvopsamlingsenhed,
der er konstrueret i henhold til de relevante bestemmelser med hensyn
tilstøvemission.
Tilslut en støvopsamlingsenhed, der er konstrueret i henhold til de relevante
bestemmelser. Lufthastigheden på eksternt tilsluttede systemer skal
være 20m/sek +/- 2 m/sek. Hastigheden skal måles i tilslutningsrøret på
tilslutningspunktet, med tilsluttet værktøj, men ikke idrift.
BEMÆRK: Det anbefales at anvende en hurtigforbindelse
DWV9000 med drejetilslutning
48
som valgfrit tilbehør til at
tilsluttestøvopsamlingsenheden.
Overhold de relevante bestemmelser i dit land for de materialer, der
skalbearbejdes.
Støvsugeren skal være egnet til det materiale, derbearbejdes.
Ved støvsugning af tørt støv, der er særligt sundhedsskadeligt eller
kræftfremkaldende, skal der anvendes en specielstøvsuger.
8-SIDET KASSE
FIRKANTET KASSE
6-SIDET KASSE
