FRANÇAIS
22

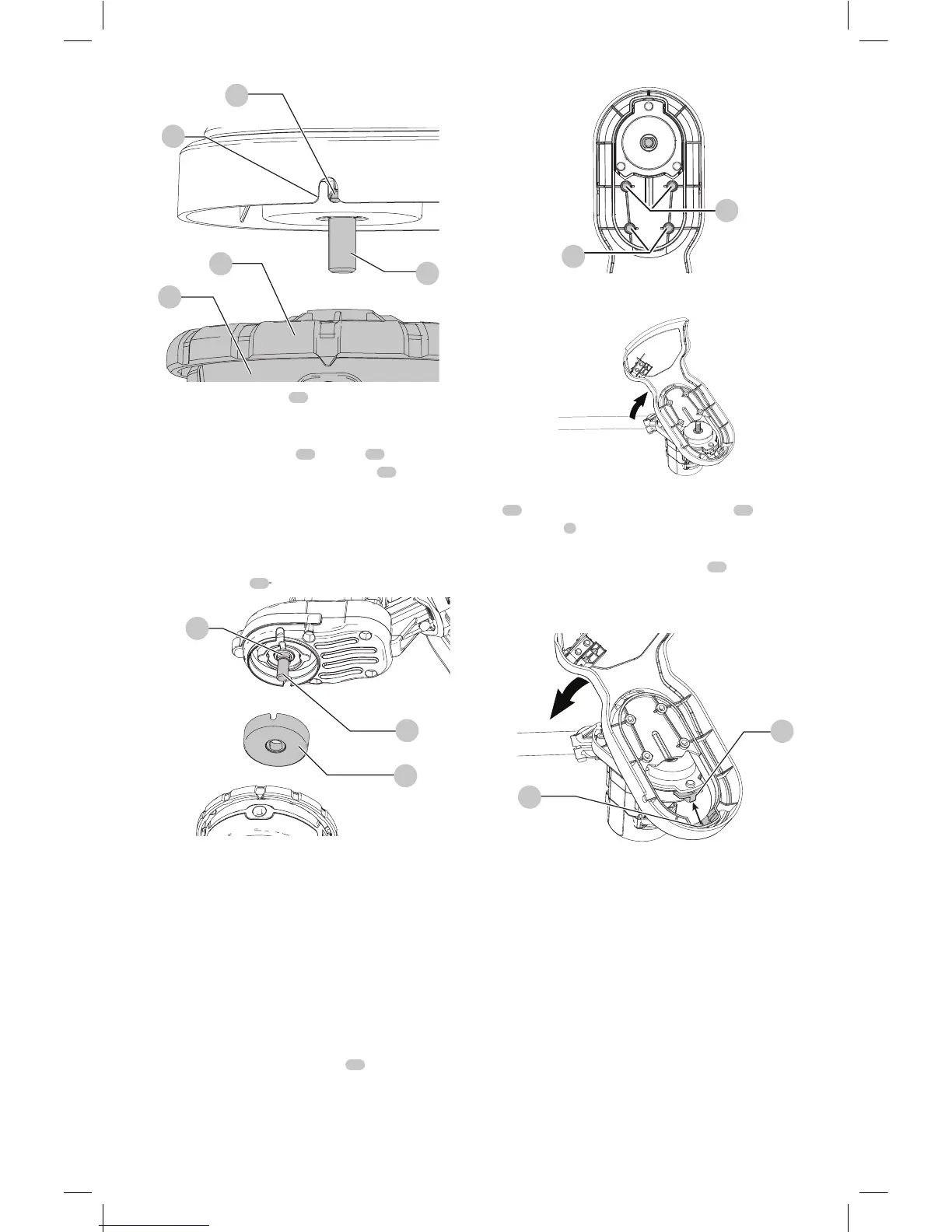

Fig. J
16
17
19
18
21
3. Retirez la plaque de l’axe
20
avant d’installer un
nouveau boîtier. Enlevez toute saleté et herbe du boîtier
du moteur et de la plaque de l’axe.
4. Installez la plaque de l’axe
20
sur l’axe
21
afin que
l’écrou de retenue en forme de double D
22
sur l’axe
demeure à l’intérieur de la base de la plaque de l’axe.
5. Alignez le trou de la plaque de l’axe et l’encoche,
réinsérez le tournevis dans le trou et enfilez le boîtier
de la bobine dans le sens contraire des aiguilles d’une
montre. Vissez solidement le nouveau boîtier de la
bobine dans l’axe
21
.
Fig. K
21
20
22
Remplacer le protecteurn (Fig. L–N)
Un protecteur à couverture étendue (vendu séparément)
est disponible à un coût additionnel si désiré. Utilisez
la pièce de protecteur de remplacement
DeWALT
numéro90624357.

AVERTISSEMENT : ne jamais
faire fonctionner l’appareil sans avoir le pare-main
solidementfixé.
1. Retirez l’assemblage de la bobine comme décrit dans la
section Remplacer l’assemblage de labobine.
2. Enlever les quatre vis du pare-main
23
illustrées dans
la FigureL.
Fig. L
23
23
3. Soulever le pare-main obliquement comme le montre
la FigureM.
Fig. M
4. Pour fixer un nouveau pare-main, glisser la languette
24
du nouveau pare-main sous le rebord
25
du boîtier
du moteur
5
, puis abaisser l’arrière du pare-main pour
le poser comme le montre la FigureN.
5. Remettre les quatre vis du pare-main
23
et bienserrer.
6. Remplacez l’assemblage de la bobine comme décrit
dans la section Remplacer l’assemblage de labobine.
Fig. N
24
25
Réparations
Le chargeur et le bloc-piles ne sont pasréparables.

AVERTISSEMENT : pour assurer
la SÉCURITÉ et la FIABILITÉ du produit, les réparations,
l’entretien et les réglages doivent être réalisés (cela
comprend l’inspection et le remplacement du balai,
le cas échéant) par un centre de réparation en usine
DeWALT
ou un centre de réparation agréé
DeWALT
.
Toujours utiliser des pièces de rechangeidentiques.
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant
votreprodui:
• RÉPARATIONS SOUS GARANTIE: cette carte remplie
vous permettra de vous prévaloir du service de
