24
MASCHINENGESTELL
(Kat
Nr.
880).
(DW
50- DW
55)

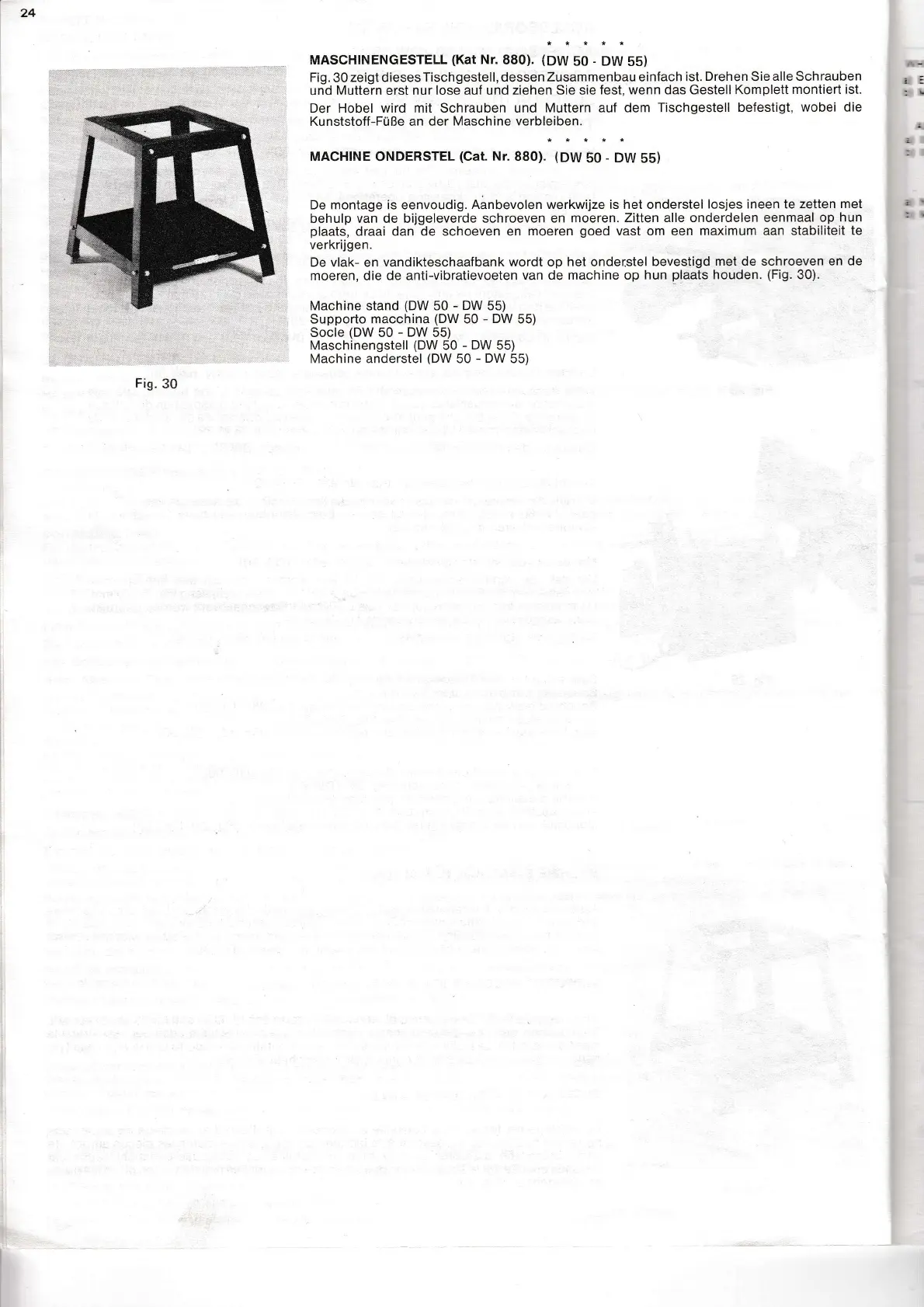

Fig.30 zeigt diesesTischgestell,
dessen
Zusammenbau einfach
ist. Drehen Sie alle Schrauben
und Muttern erst
nur lose auf und ziehen Sie sie
fest, wenn das Gestell
Komplett montiert
ist.
Der Hobel wird mit Schrauben und
Muttern auf dem
Tischgestell befestigt,
wobei die
Kunststoff-Füße an der
Maschine verbleiben.
MACHINE ONDERSTEL
(Gat.
Nr.
AeOl.
f
DW 50.- O*
UU,
De montage is eenvoudig.
Aanbevolen werkwijze is het onderstel
losjes ineen te
zetten met
behulp van de bijgeleverde
schroeven en
moeren. Zitten alle onderdelen eenmaal
op
hun
plaats,
draai dan de schoeven en
moeren
goed
vast om een
maximum aan stabiliteit
te
verkrijgen.
De
vlak-
en
vandikteschaafbank
wordt
op
het
onderstel
bevestigd
met de schroeven
en de
moeren, die
de anti-vibratievoeten
van de machine op
hun
plaats
houden
(Fig.30).
Machine stand
(DW
50
-
DW
55)
Supporto macchina
(DW
50 -
DW
55)
Socle
(DW
50
- DW
55)
Maschinengstell
(DW
50
- DW
55)
Machine anderstel
(DW
50 -
DW
55)
Fis.
30
