44
French
CONSERVER CES INSTRUCTIONS
POUR LA CONSULTATION ULTÉRIEURE

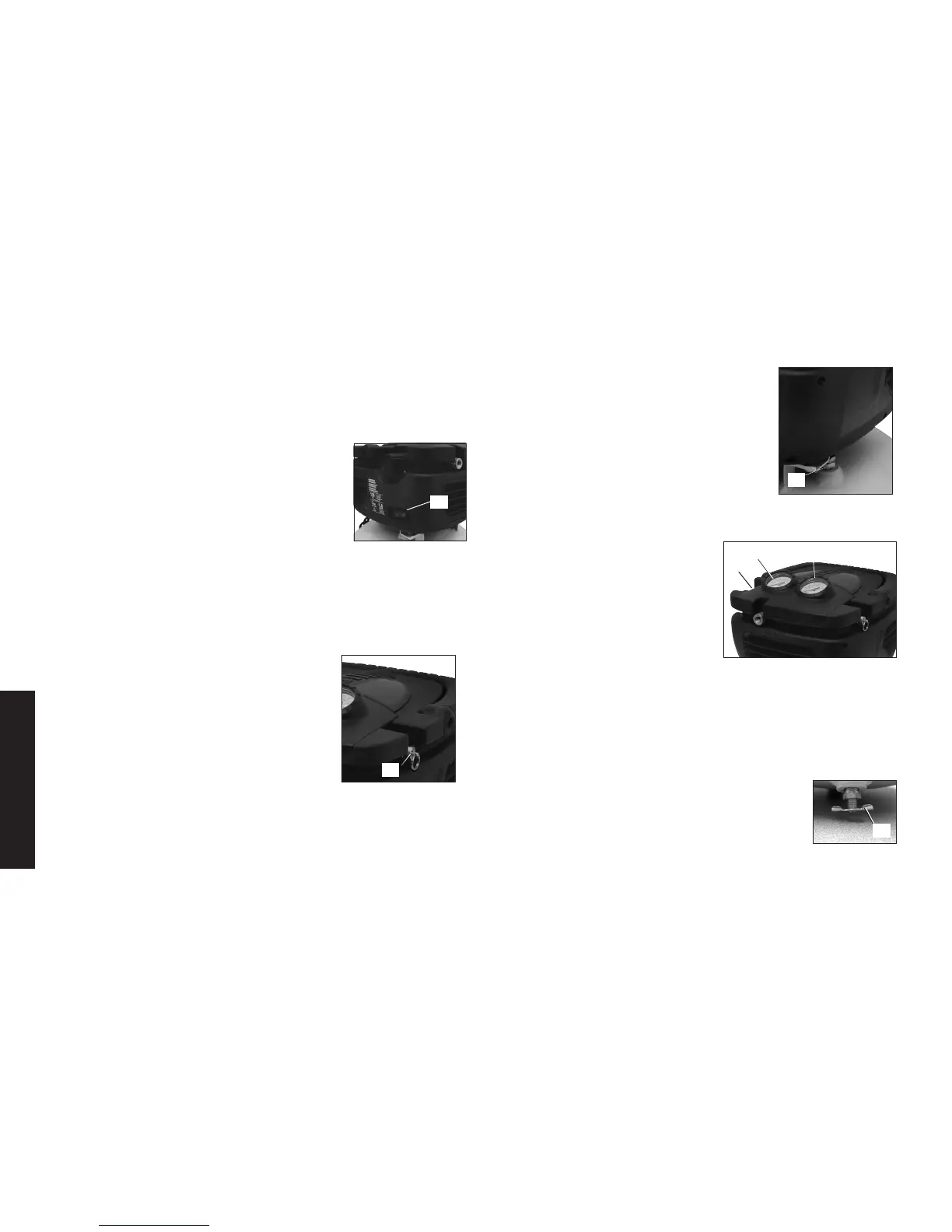

CARACTÉRISTIQUES
INTERRUPTEUR MARCHE (I)/ARRÊT (O)
A
Positionner cet interrupteur (A) en position de
marche (ON) pour permettre une alimentation
automatique du pressostat et à la position
d'arrêt (OFF) pour éteindre l'appareil à la fin de
chaque utilisation.
PRESSOSTAT (NON ILLUSTRÉ)
Le pressostat démarre automatiquement le moteur lorsque la
pression d'air du réservoir s'établit en deçà de la pression de
remontée établie en usine. Il arrête le moteur lorsque la pression
du réservoir d'air comprimé atteint la pression de descente établie
en usine.
SOUPAPE DE SÛRETÉ
Si le pressostat n'arrête pas le compresseur
E
d'air à la pression de descente donnée, la
soupapedesûreté(E)protègerale
compresseur contre la pression élevée en
s'ouvrant à la pression établie en usine
(légèrementsupérieureauréglagede
descente du pressostat).
CLAPET ANTIRETOUR
G
Lorsque le compresseur fonctionne, le clapet
antiretour (G) est ouvert, laissant pénétrer
l'air comprimé dans le réservoir. Lorsque le
compresseur atteint la pression de descente,
le clapet antiretour se ferme, pour permettre
le maintien de la pression d'air à l'intérieur du
réservoir d'air comprimé.
MANOMÈTRE DU RÉSERVOIR
Lemanomètreduréservoir(B)indiquelapressiond'airderéserve
dans le réservoir.
C
D
B
MANOMÈTRE DE PRESSION DE
SORTIE
Lemanomètredepressiondesortie
(C) indique la pression d'air disponible
à la sortie du régulateur. La pression
est contrôlée par le régulateur et
est toujours moindre ou égale à la
pression du réservoir.
RÉGULATEUR
Lerégulateur(D)contrôlelapressiond'airindiquéeaumanomètre
de pression de sortie. Tourner le bouton du régulateur vers la
droite pour augmenter la pression ou vers la gauche pour diminuer
la pression.
ROBINET DE VIDANGE
H
F
Le robinet de vidange (F) est situé à la base
du compresseur d'air et est utilisé pour vider
la condensation à la fin de chaque utilisation.
Consulter Vidange du réservoir d'air comprimé au
chapitre Entretien.
