4. PréParatIoNs
4.1 Mise en service de l’émetteur
Éléments de réglage et fonctions de l'émetteur
Respectez la notice d’utilisation distincte de la radiocommande
et familiarisez-vous avec les éléments de commande et les fonctions !

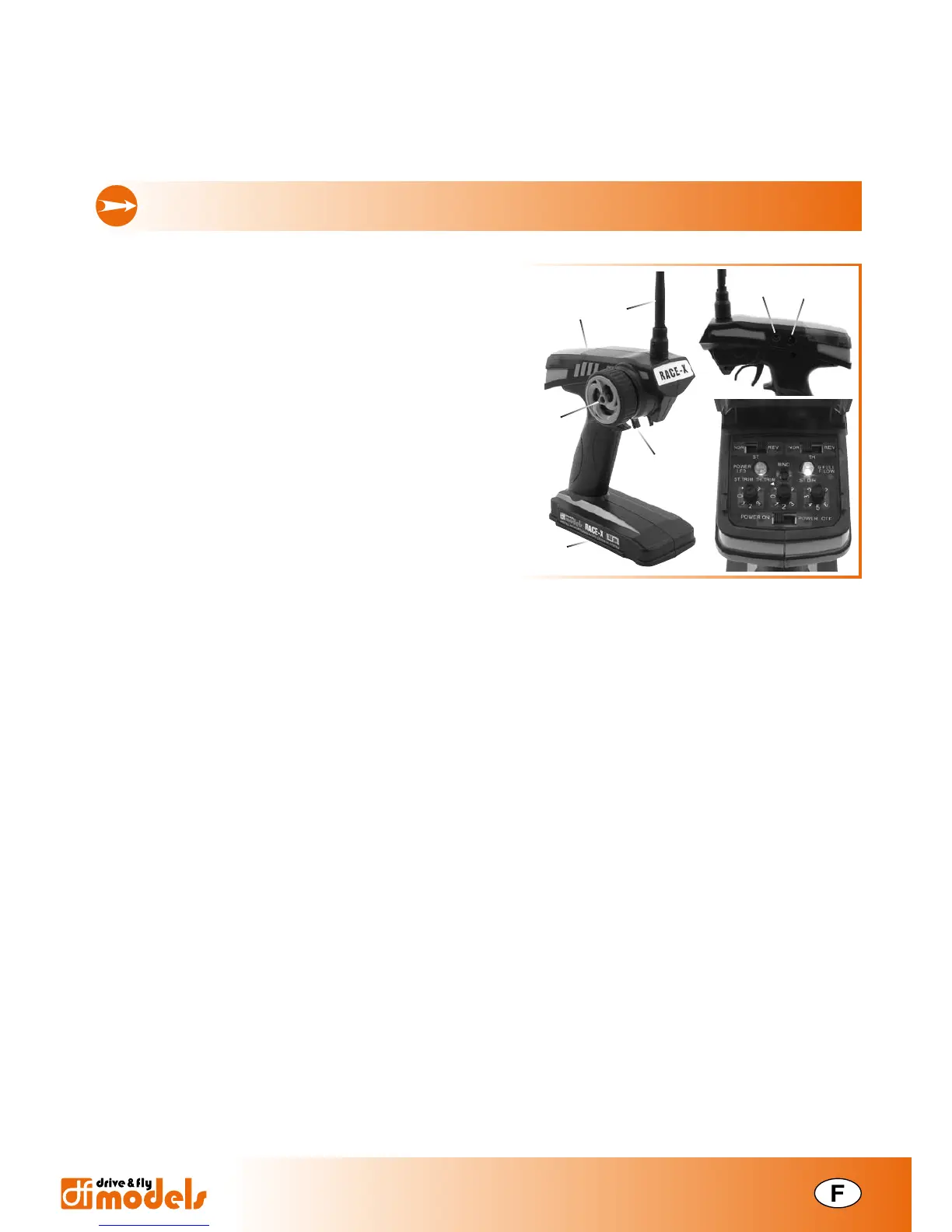

Émetteur pistolet avec volant de commande pour la direction et levier de traction pour la vitesse
Antenne
Volant de commande pour direction
Levier de commande pour conduite
Comp. à piles/ accumulateurs (côté inf.)
Unité de commande
Lien PC (Port DSC, derrière)
Douille de chargement (derrière)
Unité de commande (5)
Direction interrupteur Reverse
Contrôle LED
Ajustage fonction de direction
Interrupteur de fonctions
Conduite interrupteur Reverse
Afficheur sous-tension
Bouton de liaison
Ajustage fonction de conduite
Régulateur double taux
Volant de conduite de la fonction de direction (2)
Selon le sens de rotation du volant de commande (canal 1), le bras du servo de commande connecté se déplace vers la gauche
ou vers la droite. Ainsi, les roues braquent à gauche ou à droite grâce aux articulations correspondantes.
Levier de commande pour fonction de conduite (3)
Le signal du levier de commande (voie 2) pilote le régulateur de conduite/ le servo gaz/ le servo frein et est déplacé vers l’avant
pour le freinage ou vers l’arrière pour l’accélération.
Lien PC (6)
Via le lien PC et le câble de connexion USB joint, l’émetteur télécommandé peut également être utilisé comme entraînement
sur PC. Les signaux télécommandés sont directement transmis de votre émetteur à votre PC via le câble de connexion. Ainsi,
vous gagnez une expérience de valeur tout en ménageant le matériel.
Douille de chargement (7)
L’interrupteur de fonctions doit se trouver en position éteinte avant de commencer le chargement.
N’essayez jamais de charger des piles sèches.
Interrupteur Reverse fonction de direction/ fonction de conduite (a, e)
L’interrupteur Reverse d’une voie inverse le sens de direction ou sens de conduite du servo branché.
Régulateur d’ajustage pour les voies 1 et 2 (c, h)
L’ajustage permet d’ajuster la position neutre du servo de direction, du régulateur de conduite, du servo gaz ou du servo frein.
De plus, les valeurs à double taux doivent être réglées sur 100%. En cas de chemin de commande maximal, l’ajustement est
simplifié.
Contrôle LED (b)
Le contrôle LED indique l’état de commutation de l’émetteur.
Interrupteur de fonctions (d)
Avec l’interrupteur de fonctions, l’émetteur est allumé ou éteint.
Afficheur de sous-tension (f)
La diode LED indique le niveau de chargement de l’accumulateur de l’émetteur. Tant que la diode LED est verte, la tension
d’accumulateur est suffisante (>9V)
Bouton de liaison (g)
Pour la (re)production de la liaison entre l’émetteur et le récepteur après un changement respectivement de récepteur ou
d’émetteur, ou bien pour la réparation d’une erreur.
