- 9 -
4. vorbereItuNgeN
4.1 Inbetriebnahme des Senders
Bedienelemente und Funktionen des Senders
Beachten Sie die separate Bedienungsanleitung des Fernsteuersenders und machen Sie sich mit den
Bedienelementen und Funktionen vertraut!

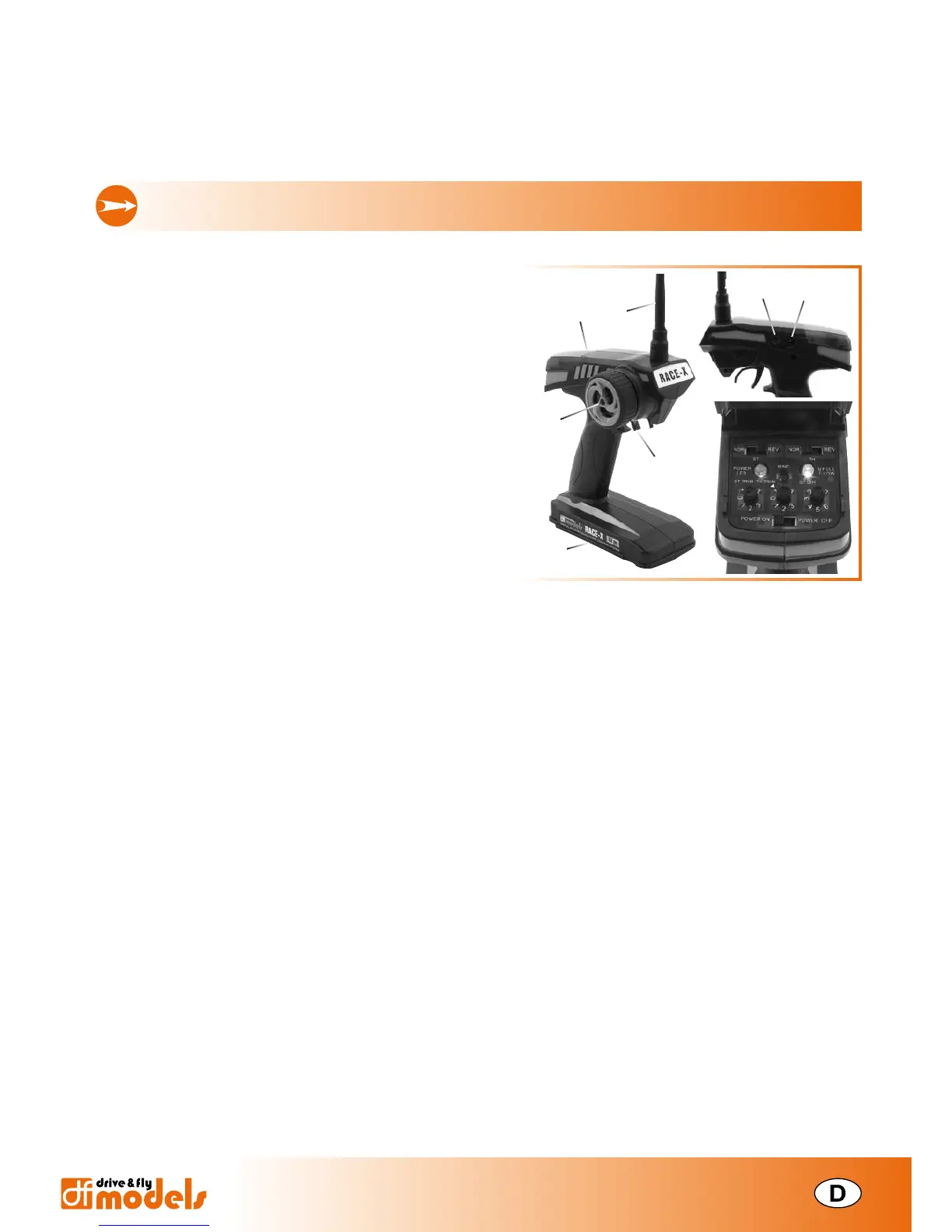

Pistolensender mit Steuerrad für die Lenkung und Zughebel für die Geschwindigkeit
Antenne
Steuerrad für Lenkfunktion
Steuerhebel für Fahrfunktion
Batterie/Akkufach (Unterseite)
Steuereinheit
PC-Link (DSC-Port, Rückseite)
Ladebuchse (Rückseite)
Steuereinheit (5)
Reverse-Schalter Lenkung
Kontroll-LED
Trimmung Lenkfunktion
Funktionsschalter
Reverse-Schalter Fahrfunktion
Unterspannungsanzeige
Bindungstaster
Trimmung Fahrfunktion
Dual Rate Regler
Steuerrad für Lenkfunktion (2)
Je nach Drehrichtung des Steuerrades (Kanal 1) bewegt sich der Servoarm des angeschlossenen Lenkservos nach rechts oder
links. Über die entsprechenden Anlenkungen werden so die Räder nach rechts oder links eingeschlagen.
Steuerhebel für Fahrfunktion (3)
Das Signal des Steuerhebels (Kanal 2) steuert den Fahrtregler / das Gas-/Bremsservo und wird zum Bremsen nach vorne und
zum Beschleunigen nach hinten bewegt.
PC-Link (6)
Über den PC-Link und das beiliegende USB-Verbindungskabel kann der Fernsteuersender auch zum Training am PC genutzt
werden. Die Steuersignale werden dabei über das Verbindungskabel von Ihrem Sender direkt auf den PC übertragen. So lassen
sich materialschonend wertvolle Erfahrungen sammeln.
Ladebuchse (7)
Der Funktionsschalter sollte sich in der „AUS“-Position befinden, bevor Sie mit dem Laden beginnen!
Versuchen Sie nie, Trockenbatterien zu laden.
Reverse-Schalter Lenkfunktion / Fahrfunktion (a, e)
Der Reverse-Schalter eines Kanals kehrt die Drehrichtung des angeschlossenen Servos bzw. die Fahrtrichtung um.
Trimmregler für die Kanäle 1 und 2 (c, h)
Die Trimmung bewirkt die Feineinstellung der Servo-Neutralstellung des Lenkservos bzw. des Fahrtreglers / des Gas-/
Bremsservos. Dazu sollten die Dual Rate Werte auf 100% eingestellt sein. Bei maximalem Steuerweg wird die Feineinstellung
vereinfacht.
Kontroll-LED (b)
Die Kontroll-LED zeigt den Einschaltzustand des Senders an.
Funktionsschalter (d)
Mit dem Funktionsschalter wird der Sender ein- bzw. ausgeschaltet.
Unterspannungsanzeige (f)
Die LED zeigt den Ladezustand der Senderakkus an. So lange die LED grün leuchtet, ist die Akkuspannung ausreichend
(>9V).
Bindungstaster (g)
Zur (Wieder-)Herstellung der Verbindung zwischen Sender und Empfänger nach einem Empfänger- bzw. Senderwechsel oder
zur Behebung eines Fehlers.
1�
2�
3�
4�
5�
6�
7�
a�
b�
c�
d�
e�
f�
g�
h�
i�
5
4
3
2
1
7
6
a
b
c
d
e
f
g
h i
5
