ESPAÑOL

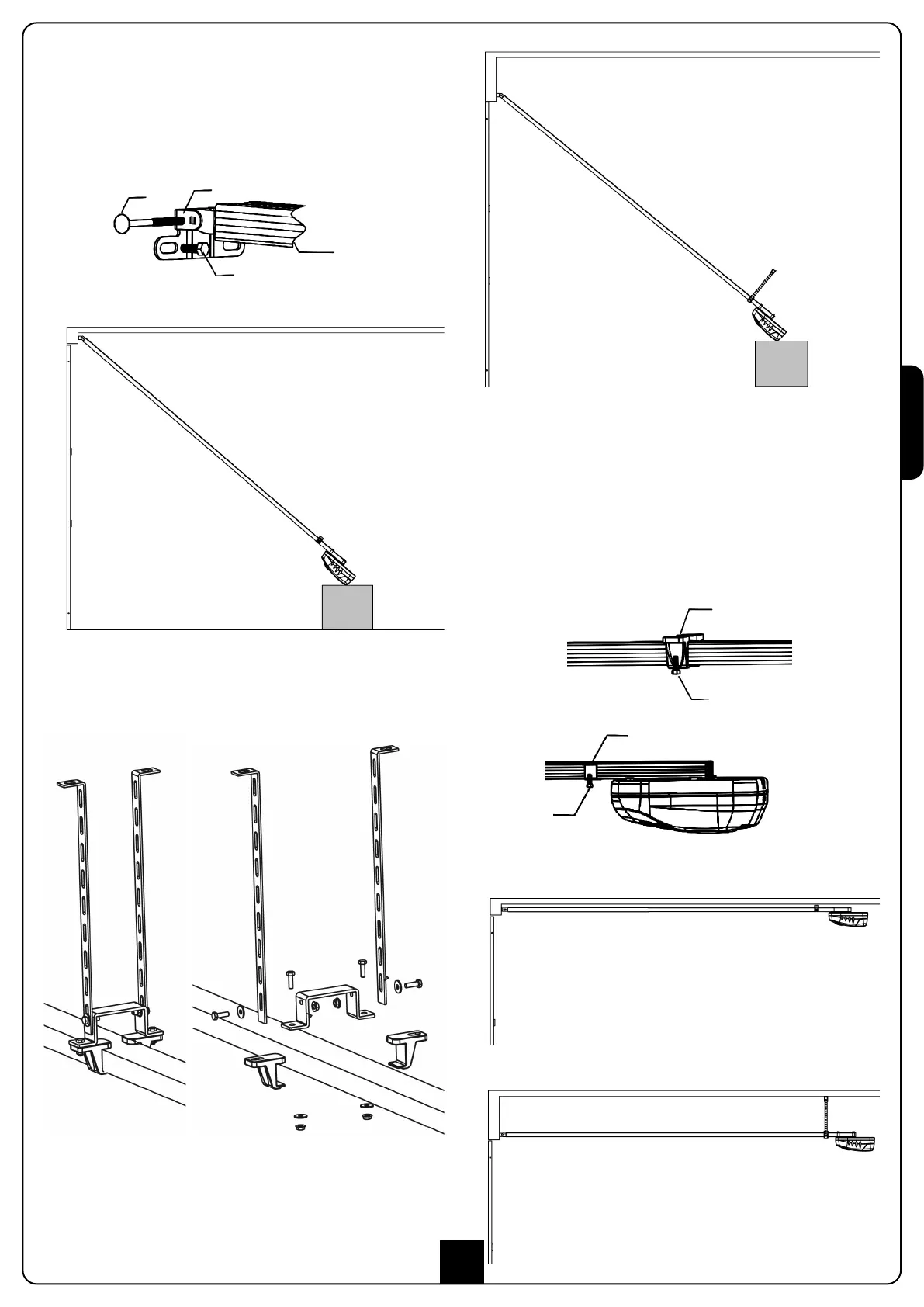

2.3 Ancle el soporte a la transversal superior de la puerta con
los tacos adecuados al tipo de pared (ø mínimo 8 mm).
2.4 Enganche el perfil al soporte utilizando el tornillo de
cabeza esférica 6 x 80 incluido con el correspondiente
dado autobloqueante.
En el caso en el que sea necesario utilizar la extensión (kit código
163203) ensámblelo según la figura utilizando, tornillos, dados y
arandelas contenidas en el kit.
2.5 Siguiendo las referencia precias trace sobre el techo
individual los puntos de fijación para los soportes
plásticos y para el soporte omega, perforando y sutilizando
los tacos adecuados al tipo de techo (ø mínimo 8 mm)
para anclar la automatización.
ATENCIÓN: Respete las medidas informadas en el
párrafo LIMITES DE EMPLEO en la pág. 26.
ESTÁ PROHIBIDO colgar objetos o pesos al perfil y al motor.
P
erfil
Taco
Tornillo 6x80 Soporte
Soporte plástico
Soporte omega
Tornillo taco
Tornillo taco
29
