ITALIANO
6

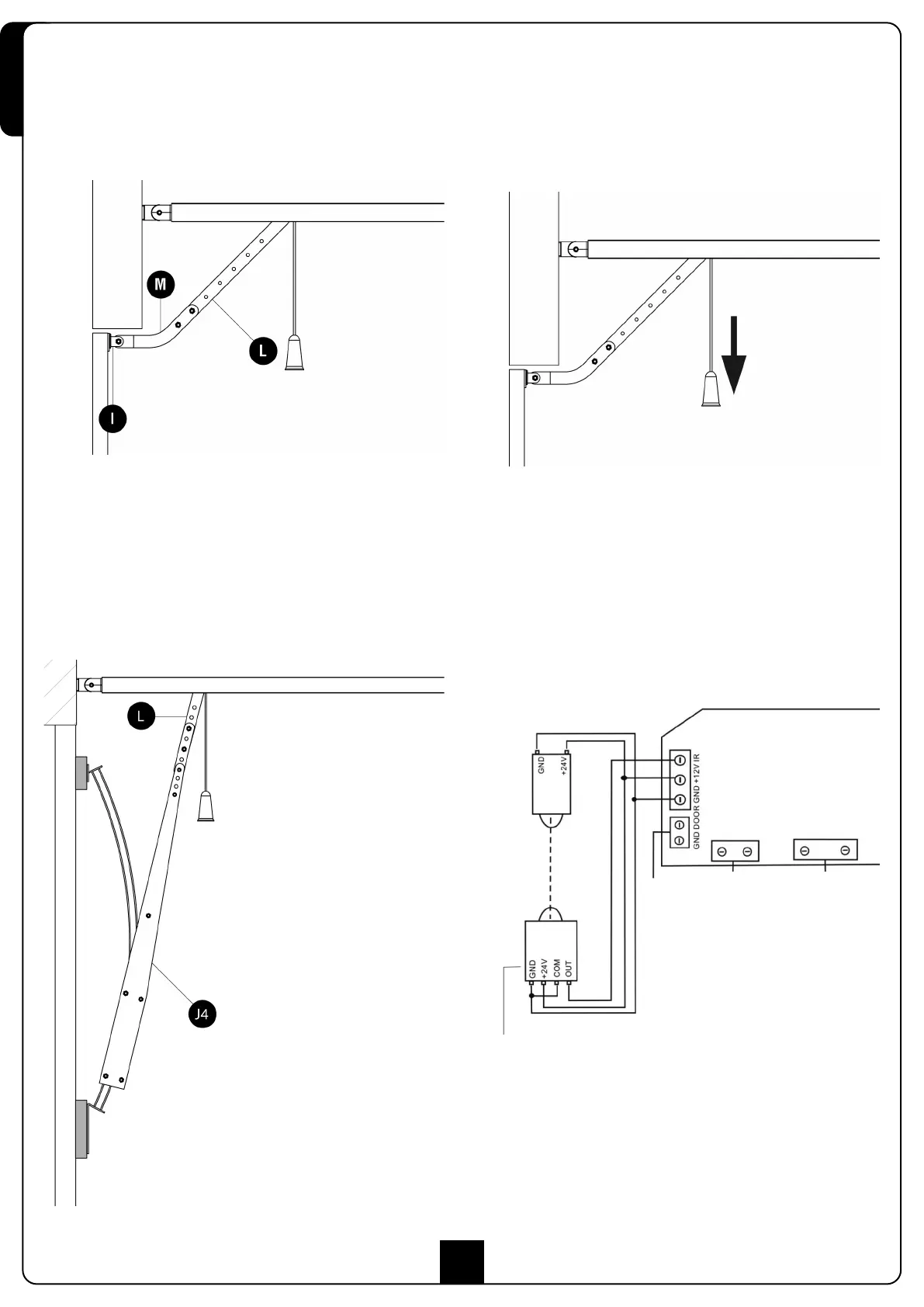

2.6 Solo per porte sezionali e basculanti a molle
Fissare la piastra di traino I sulla parte superiore
della porta rispettando i riferimenti precedentemente
tracciati. Unire la barra forata L e il braccio curvo M
utilizzando 2 bulloni 6x15. Unire il braccio curvo M e la
piastra di traino I utilizzando il perno con testa cilindrica
con l’apposita coppiglia.
2.7 Solo per porte basculanti a contrappesi
Fissare il braccio ad archetto J4 sulla parte superiore
della porta seguendo i riferimenti precedentemente
tracciati.
Le due piastre di ancoraggio (inferiore e superiore)
dell’archetto J4 devono essere sullo stesso piano, in caso
contrario aggiungere degli spessori.
Collegare la barra forata L alla barra forata del braccio
ad archetto utilizzando 2 bulloni 6x15.
SBLOCCO DALL'INTERNO
Per sbloccare l'automazione è sufficiente tirare il pomello verso il
basso.
ATTENZIONE: non usare il pomello per aprire la porta.
È vietato appendere oggetti al cordino di sblocco.
COLLEGAMENTI ELETTRICI
La centrale di comando all’interno di MOOV-SEZ50 è già cablata.
E’ sufficiente inserire la spina nella presa di corrente per procedere
con la programmazione dei parametri di funzionamento.
Se si utilizzano delle fotocellule è necessario collegarle come
segue:
