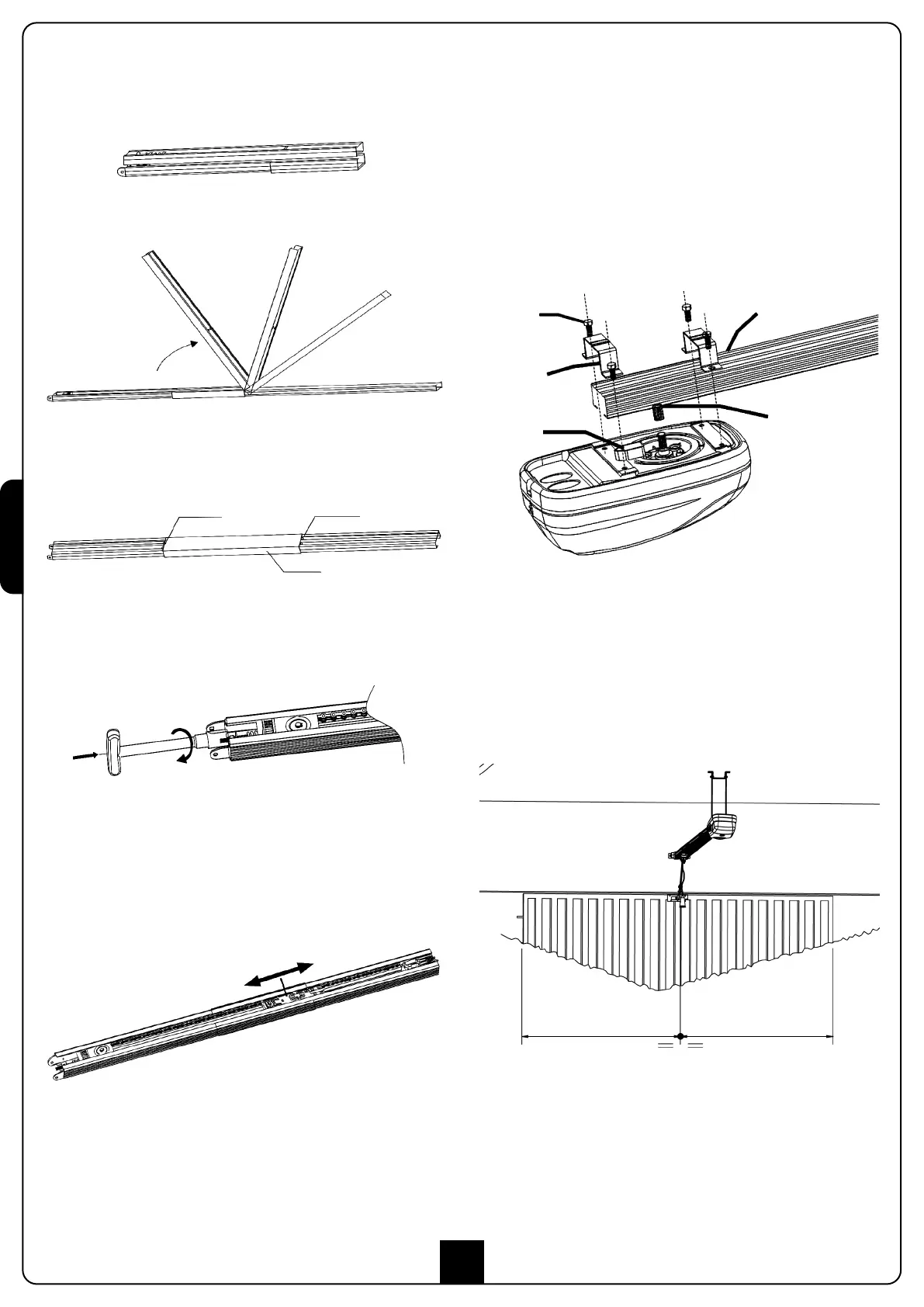

MONTAGEM DO PERFILADO GUIA
1. Extrair o perfilado da embalagem de papelão e verificar a sua
integridade.
2. Abrir o perfilado como indicado na figura a seguir.
3. Uma vez estendido o perfilado fazer correr o perfilado de
junção até a posição limite evidenciada pelos dois furos
modelados em C no perfilado guia da correia.
4. Regular a tensão da correia agindo no parafuso hexagonal
com uma chave de 10 mm: parafusar a porca até a correia
permanecer suficientemente tendida.
ATENÇÃO: verificar que o carrinho de arrasto corra
livremente por todo o comprimento da guia. Eliminar
eventuais atritos antes de proceder com as seguintes fases
de montagem.
MONTAGEM DO MOTOR NO PERFILADO
1. Inserir o adaptador árvore/pinhão na árvore do motor.
2. Posicionar o perfilado sobre o motor: o adaptador
árvore/pinhão deve encaixar na sede própria sobre o perfilado.
Verificar que o perfilado pare exactamente no motor.
3. Posicionar os dois estribos Ω sobre o perfilado em
correspondência com os dois furos na base do motor.
4. Fixar os dois estribos Ω com os parafusos auto-roscantes
6 x 15 fornecidos.
INSTALAÇÃO
2.1 Desmontar o sistema de fecho da porta.
2.2 Medir a metade exacta da porta e marcar pontos de
referência na travessa superior e no teto para facilitar o
posicionamento do perfilado guia.
Perfilado
P
arafuso 6x15
Estribo Ω
Micro switch
Perfilado de junção
Furo modelado em C
Furo modelado em C
Adaptador
árvore/pinhão
