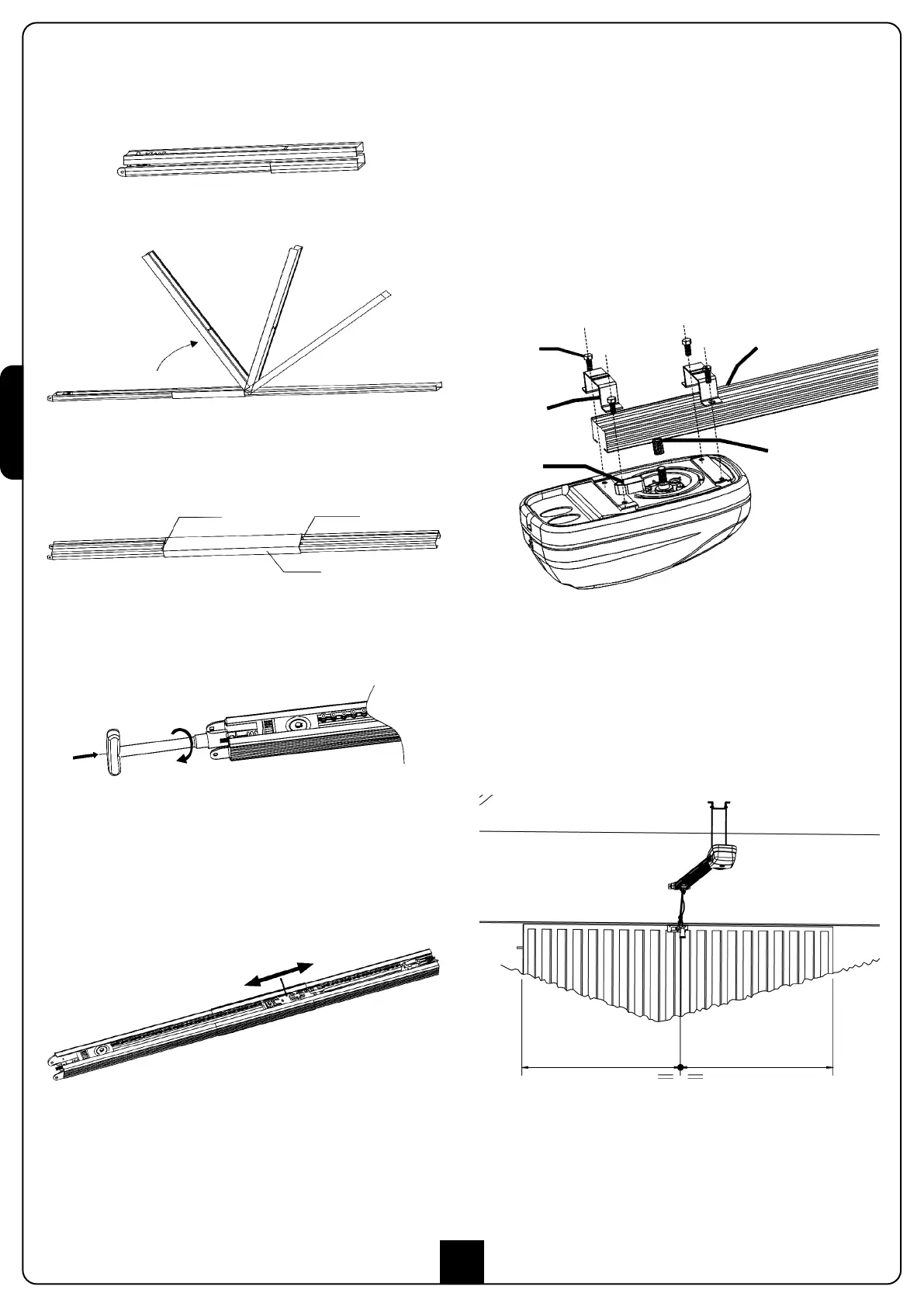

MONTAJE DEL PERFIL GUÍA
1. Extraiga el perfil de la caja de cartón y verifique su integridad.
2. Abra el perfil como se indica en la figura siguiente.
3. Una vez extendido el perfil haga deslizar el perfil de empalme
hasta la posición límite evidenciada por dos perforaciones
moldeadas en C sobre el perfil guardacadena.
4. Regule la tensión de la cadena operando sobre el tornillo de
cabeza hexagonal con una llave de 10 mm: enrosque la tuerca
hasta que la cadena se encuentre suficientemente tensa
ATENCIÓN: asegurarse de que el carrito de remolque
deslice libremente en toda la longitud de la guía. Elimine
eventuales roces antes de proceder con las siguientes fase
de montaje.
MONTAJE DEL MOTOR SOBRE EL PERFIL
1. Inserte el adaptador entre el árbol y el piñón sobre el árbol
del motor.
2. Coloque el perfil sobre el motor: El adaptador entre el árbol y
el piñón debe insertarse en el lugar adecuado sobre el perfil.
Verifique que el perfil corra a tope sobre el motor.
3. Posicione los dos soportes omega sobre el perfil en
correspondencia de las perforaciones sobre la base del
motor.
4. Fije los dos soportes omega los tornillos autorroscantes
6 x 15 incluidos.
INSTALACIÓN
2.1 Desmonte el sistema de cierre de la puerta.
2.2 Mida la mitad exacta de la puerta y trace los puntos de
referencia sobre la transversal superior y sobre el techo
para facilitar el posicionamiento del perfil guía.
Perfil
Tornillo 6x15
S
oporte omega
Micro interruptor
Perfile de empalme
Perforación moldeada en C
Perforación moldeada en C
Adaptador entre
el árbol y el piñón
