PORTUGUÊS
35
VERIFICAÇÕES PRELIMINARES
Antes de proceder com a instalação de JET650 é fundamental
verificar os seguintes pontos:
• Verificar que a porta possa ser automatizada (verificar a
documentação da porta). Verificar ainda que a estrutura da
mesma seja sólida e adequada para ser automatizada.
• Realizar a fixação do motor de forma estável utilizando
materiais idóneos.
• Efectuar, se necessário, o cálculo estrutural e anexá-lo à
documentação técnica.
• Verificar que a porta seja dotada de sistemas anti-queda
(independentes do sistema de suspensão).
• Verificar que a porta seja funcional e segura.
• A porta deve-se abrir e fechar livremente sem nenhum ponto
de atrito.
• A porta deve ser adequadamente equilibrada quer antes,
quer depois da automatização: ao parar a porta em qualquer
posição, ela não deve mover-se; eventualmente, cabe
regular os contrapesos.
• Aconselha-se instalar o motorredutor em correspondência
com o centro da porta, no máximo é permitido um
afastamento lateral de 100 mm, necessário para instalar o
arco acessório J4 (ver parágrafo 2.7 pág. 38).
• No caso em que a porta seja basculante, verificar que a
distância mínima entre o carril e a porta não seja inferior a
20 mm.

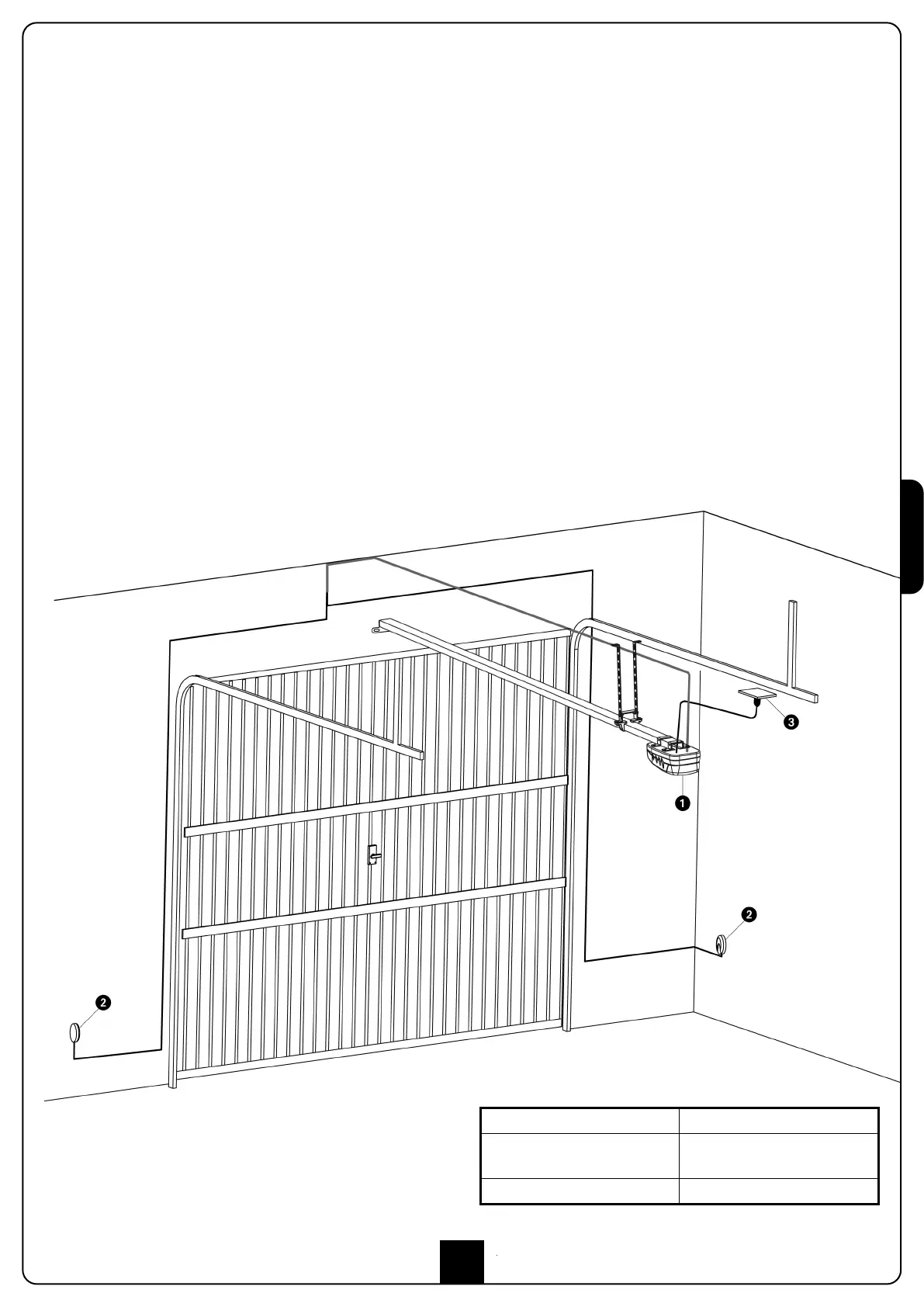

ESQUEMA DE INSTALAÇÃO
Actuador MOOV-SEZ50
cabo com ficha 2 x 0.75 mm
2
Células fotoeléctricas
cabo 4 x 1 mm
2
(RX)
cabo 2 x 1 mm
2
(TX)
Tomada Schuco
-
