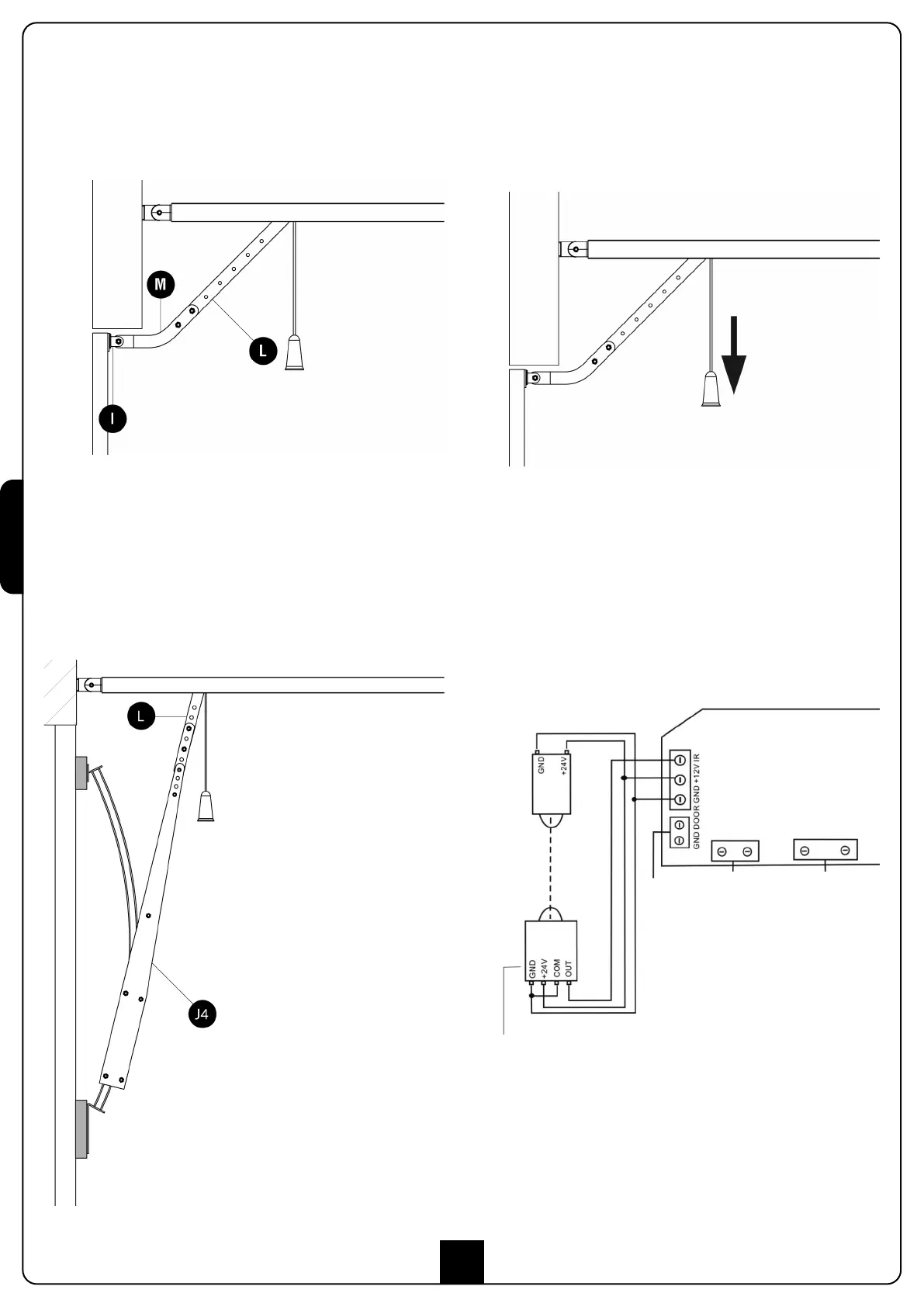

2.6 Só para portas basculantes de mola
Fixar a chapa de arrasto I na parte superior da porta
respeitando as referências precedentemente marcadas.
Unir a barra furada L e o braço curvo M utilizando 2
parafusos com porca 6x15. Unir o braço curvo M e a
chapa de arrasto I utilizando o pino cilíndrico com a
própria cavilha.
2.7 Só para portas basculantes com contrapesos
Fixar o braço em arco J4 na parte superior da porta
seguindo as referência precedentemente marcadas.
As duas chapas de ancoragem (inferior e superior) do
arco J4 devem estar no mesmo plano, caso contrario
acrescentar umas cunhas.
Ligar a barra furada L com a barra furada do braço em
arco utilizando 2 parafusos com porcas 6x15.
DESBLOQUEIO A PARTIR DO INTERIOR
Para desbloquear a automação é suficiente puxar o punho para
baixo.
 ATENÇÃO: não utilizar o punho para abrir a porta.
É proibido pendurar objectos na corda de desbloqueio.
LIGAÇÕES ELÉCTRICAS
O quadro de comandos no interior de MOOV-SEZ50 já está
cablado.
Basta inserir a ficha de cabo na tomada de corrente para proceder
com a programação dos parâmetros de funcionamento.
Ao se utilizarem células fotoeléctricas, é preciso ligá-las como
descrito a seguir:
