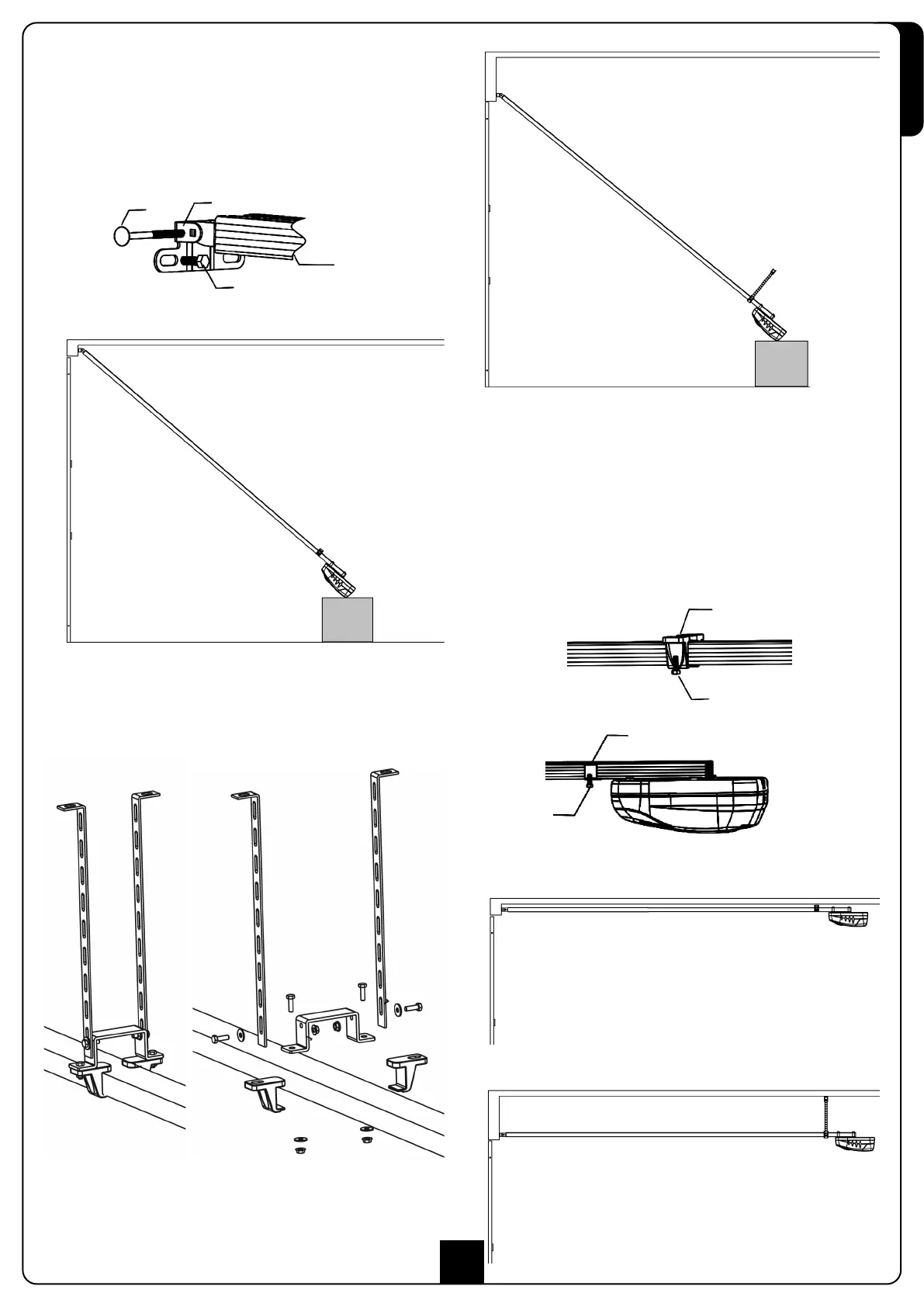

2.3 Ancorare la staffa alla traversa superiore della porta con
dei tasselli adatti al tipo di parete (ø minimo 8 mm).
2.4 Agganciare il profilato alla staffa utilizzando la vite a testa
sferica 6 x 80 in dotazione con il realivo dado
autobloccante.
Nel caso in cui sia necessario utilizzare le prolunghe
(kit cod. 163203) assemblarle secondo figura utilizzando viti, dadi
e rondelle contenuti nel kit.
2.5 Seguendo i riferimenti precedentemente tracciati sul
soffitto individuare i punti di fissaggio per le staffe
plastiche e per la staffa omega; forare e utilizzando dei
tasselli adatti al tipo di soffitto (ø minimo 8 mm) ancorare
l'automazione.
ATTENZIONE: Rispettare le misure riportate nel
paragrafo LIMITI DI IMPIEGO a pag. 2.
È VIETATO appendere oggetti o pesi al profilato e al motore.
Profilato
Tassello
Vite 6x80 Staffa
Staffa plastica
Staffa omega
Vite tassello
Vite tassello
5
