Installation
2. Fermer le robinet d’arrêt général et
vidanger toute l’eau qui s’y trouve
(si possible), avant d’exécuter le
raccord à la conduite d’eau.
!
NOTE: Une fois que les nouvelles
connexions de plomberie sont
complètes veiller à ce que les lignes
soient rincées pour éviter tout débris
d'entrée dans l'unité.
3. Sur la cassette, retirez les
assemblages de couvercle
supérieur (Figure 10, page 18) et
amorcez chacun des réservoirs
d’eau avec 33,5 onces (1L) de
l’eau.
4. Remplacer les ensembles de
couvercles supérieurs et veiller
à ce que les deux bouchons de
plomberie soient solidement xés
sur le couvercle supérieur des
réservoirs d’eau. (Figure 10,
page 18)
5. Repérer le clapet à bille situé dans
le fond de l’appareil, au centre
(près de l’arrière) (Figure 1)
6. Raccorder un bout du tuyau de
¼ po (6,4 mm) au clapet à bille.
Insérer le tuyau dans le raccord
du clapet à bille jusqu’au fond
(environ ½ po (12 mm)).
!
NOTE: S’assurer que le bout
du tuyau est coupé d’équerre pour
prévenir les fuites.
7. Faire passer le tuyau jusqu’à la
source d’alimentation en eau.
8. Vérier si tous les raccordements
sont entièrement insérés, et ouvrir
tous les robinets un par un, en
s’assurant qu’il n’y a pas de fuites.

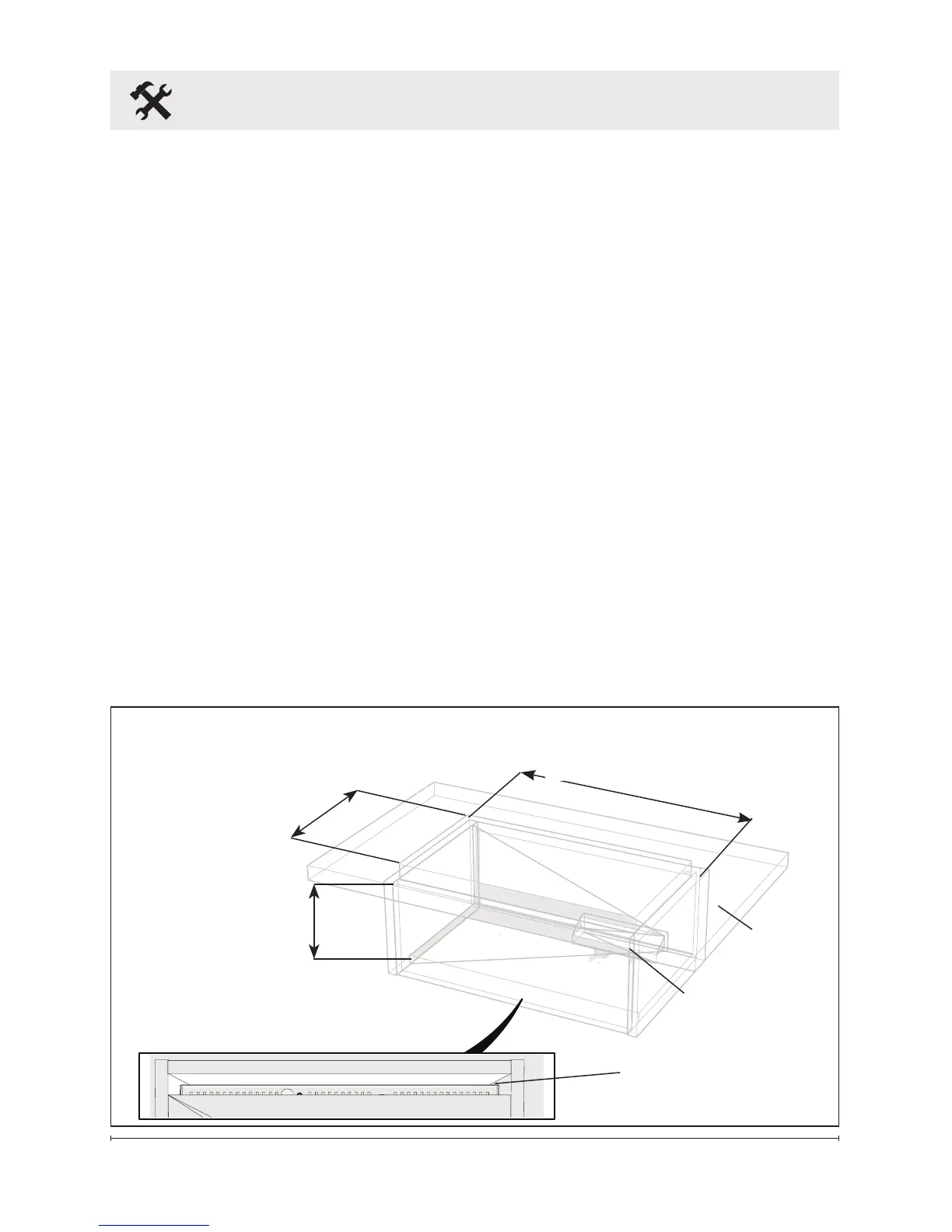

Figure 2
Hauteur réglable de
9 po et 9 ½ po
(229 mm to 241 mm)
Entrée d'air frais
CDFI500-PRO: 40 po
2
(258 cm
2
)
CDFI1000-PRO: 80 po
2
(516 cm
2
)
Sortie pour le
câblage électrique
CDFI500-PRO: 20 ⅜ po (518mm)
CDFI1000-PRO: 40 ⅜ po (1025mm)
Surface de
l'installation
Plateau: 12¼ po (311mm)
Ensemble de bûches:
14¼ po (362mm)
