FIGURA 6
FIGURA 7
Viti
5
SOSTITUZIONE LAMPADINE
Quattro lampadine tipo candelabro da 60 watt con una base E-14 (piccola).
NON USARE LAMPADINE DI PIU’ DI 60 WATT.
ATTENZIONE
Manipolando il ceppo, forzare sulla base dei tizzoni e non direttamente sul ceppo.
CONSIGLI UTILI
Sarebbe bene sostituire tutte le lampadine in una volta se si avvicina
la fi ne della loro durata. In tal modo si evita di dover aprire
l’apparecchio più volte. Attenzione quando si toglie il ceppo in quanto
questo contiene dei LED e dei cavi elettrici.

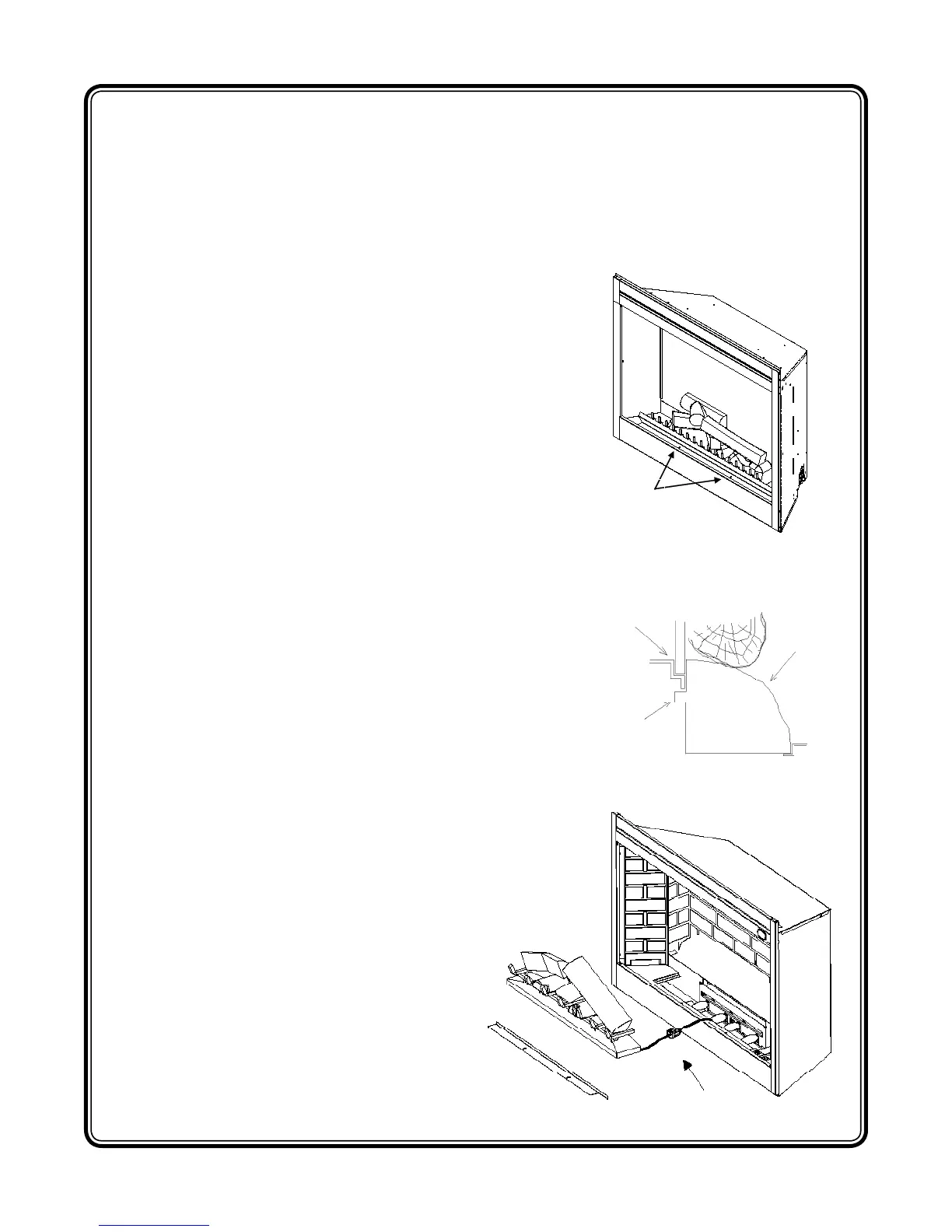

PER ACCEDERE AL COMPARTO LAMPADINE
1. Scartare la tenda d’acciaio (se necessario togliere le portine
di vetro).
2. Svitare due viti sul supporto del ceppo e mettere da parte.
(FIGURA 6)
3. Tirare la parte frontale della base in plastica dei tizzoni o
la grata in plastica in alto e in avanti fi no a quando si libera
l’aletta posteriore dalla sporgenza posta sotto lo specchio.
(FIGURA 7)
NOTA Il ceppo è incastrato nell’apparecchio per cui potrebbe essere
necessario sforzare per toglierlo.
4. Poggiare il ceppo davanti al caminetto.
5. Staccare la connessione del cavo LED del ceppo
dall’apparecchio. (FIGURA 8)
6. Esaminare le lampadine per vedere quale deve essere
cambiata.
7. Svitare le lampadine in senso antiorario.
8. Inserire le nuove lampadine.
9. Ricollegare la connessione del cavo LED.
10. Risistemare il ceppo inserendolo nel caminetto e premendo
sulla parte posteriore della base dei tizzoni fi no a che si
incastra. (FIGURA 7)
11. Rimettere la grata del ceppo usando le due viti tolte in
precedenza.
FILTRO DEL PURIFIRE
TM
Il fi ltro del Purifi re™ è riutilizzabile e lavabile. Il fi ltro
dovrebbe venir pulito o sostituito circa una volta all’anno.
Per pulire il fi ltro, sbatterlo leggermente su una superfi cie
dura per eliminare polvere e detriti e poi lavare. Non si
raccomandano sapone o detersivi. Le dimensioni del
fi ltro sono 508 mm x 254 mm x 25 mm, adatto per
MERV 10. Se si usa un fi ltro commerciale, seguire le
istruzioni del fabbricante per la sua sostituzione.
Connessione Cavo LED
FIGURA 8
Supporto
Posteriore
Aletta
Posterio
Base del
Ceppo
Bordo
Frontale
Sezione Laterale
