DHW 300 - DHW 300+ Anhang · Appendix · Annexes
2 Einbindungsschemen / Integration diagram / Schéma
d'intégration

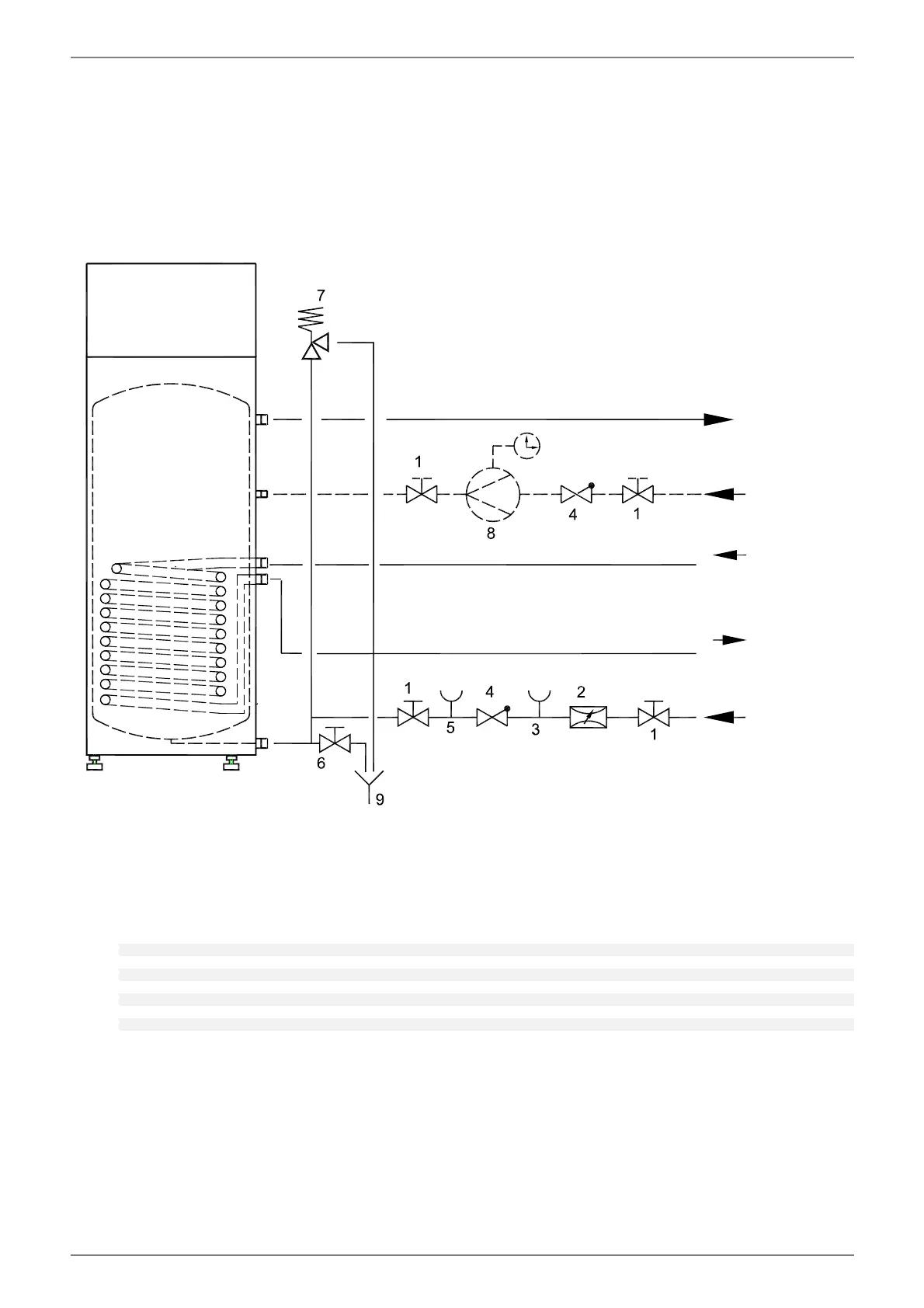

2.1 Hydraulisches Einbindungsschema / Hydraulic Block Diagram / Schéma
d’intégration hydraulique
2.2 Legende / Legend / Légende
1 Absperrventil Shutoff valve Robinet d’arrêt
2
Druckminderventil Pressure reducing valve Réducteur de pression
3 Prüfventil Test valve Soupape de contrôle
4
Rückflussverhinderer Return flow inhibitor Clapet anti-reflux
5 Manometeranschlussstutzen Pressure gauge connecting stubs Tubulures de raccordement manomètre
6
Entleerungsventil Drain valve Vanne de vidange
7 Membran-Sicherheitsventil Diaphragm safety valve Soupape de sécurité à membrane
8
Zirkulationspumpe Circulation pump Pompe de circulation
9 Abfluss Outlet Ecoulement
Warmwasser / Domestic hot water / Eau chaude sanitaire
Zirkulation (wenn erforderlich) /
Circulation (if necessary) /
Circulation (si nécessaire)
Anschluß Wärmetauscher /
Heat exchanger connection /
Raccordement échangeur thermique
Kaltwasseranschluß nach DIN 1988 /
Cold water connection according to DIN 1988 /
Raccordement eau froide selon DIN 1988
