E
45º
Dégagement minimal Raccord à paroi simple Raccord à paroi double
A Du mur arrière à l'arrière du poêle 13 po (330 mm) 10 po (254 mm)
B Du mur arrière au tuyau de raccordement 16,5 po (419 mm) 13 po (330 mm)
C Du mur latéral au côté du poêle 12 po (305 mm) 12 po (305 mm)
D Du mur latéral au tuyau de raccordement 20,5 po (521 mm) 20 po (508 mm)
E Du mur de l'installation en coin au coin du poêle 10,5 po (267 mm) 6 po (153 mm)
F Du mur de l'installation en coin au tuyau de raccordement 18,5 po (470 mm) 13,5 po (343 mm)

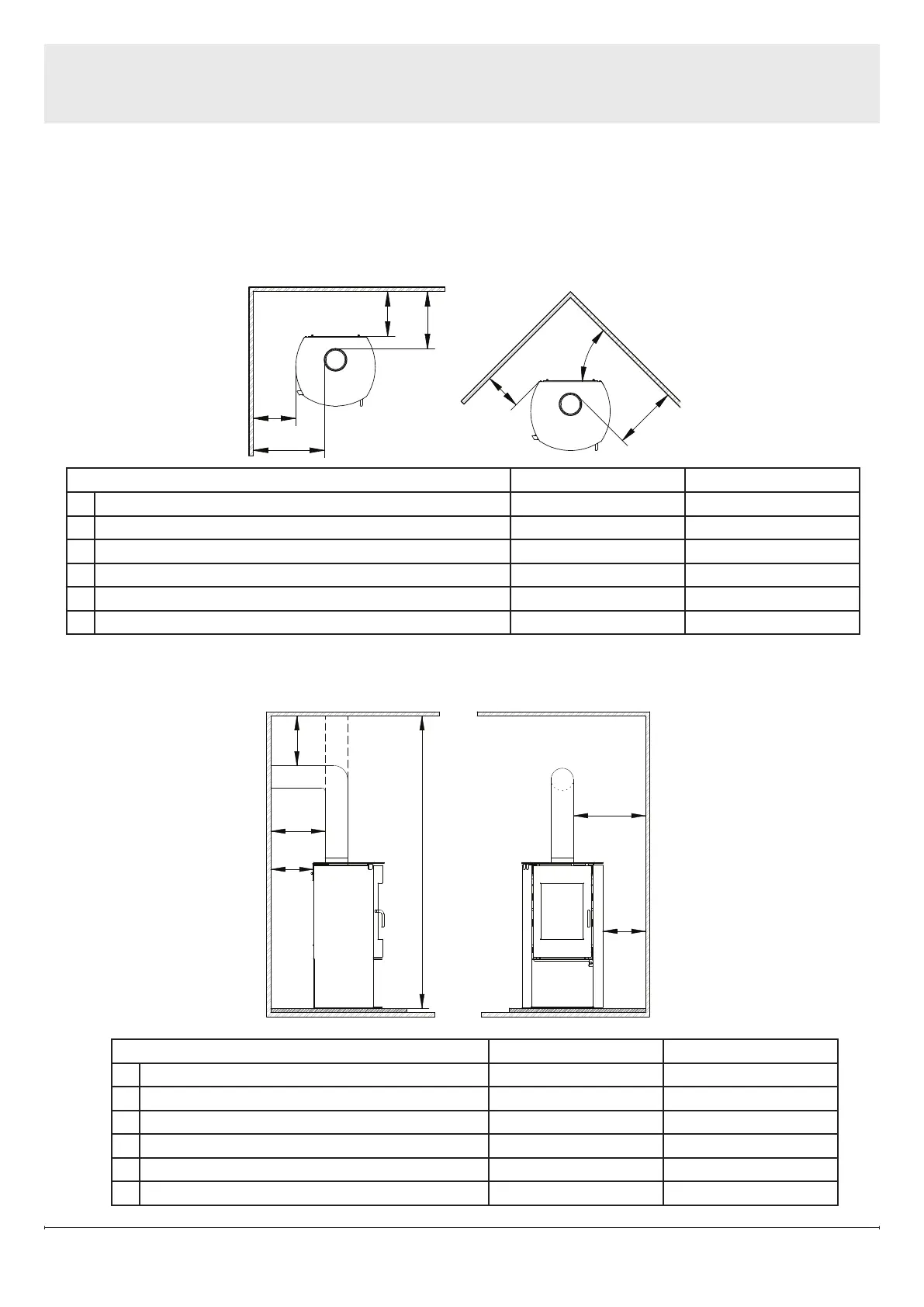

Dégagements par rapport aux matériaux combustibles
Les dégagements minimaux indiqués dans le tableau ci-dessous ont été déterminés dans le cadre
d'essais menés conformément aux procédures décrites dans la norme de sécurité ULC-S627-00
pour le Canada et la norme UL-1482-2011 (R015) pour les États-Unis.
Conguration de sortie du mur arrière
A
B
D
G
H
C
Hor.
Ver.
Dégagement minimal Raccord à paroi simple Raccord à paroi double
A Du mur arrière à l'arrière du poêle 17 po (432 mm) 10 po (254 mm)
B Du mur arrière au tuyau de raccordement 20,5 po (521 mm) 13 po (330 mm)
C Du mur latéral au côté du poêle 12 po (305 mm) 12 po (305 mm)
D Du mur latéral au tuyau de raccordement 20,5 po (521 mm) 20 po (508 mm)
G Du plafond au tuyau de raccordement horizontal 18 po (457 mm) 16 po (407 mm)
H Du plafond au plancher 82 po (2083 mm) 82 po (2083 mm)
Installation
Figure 3
Figure 4
