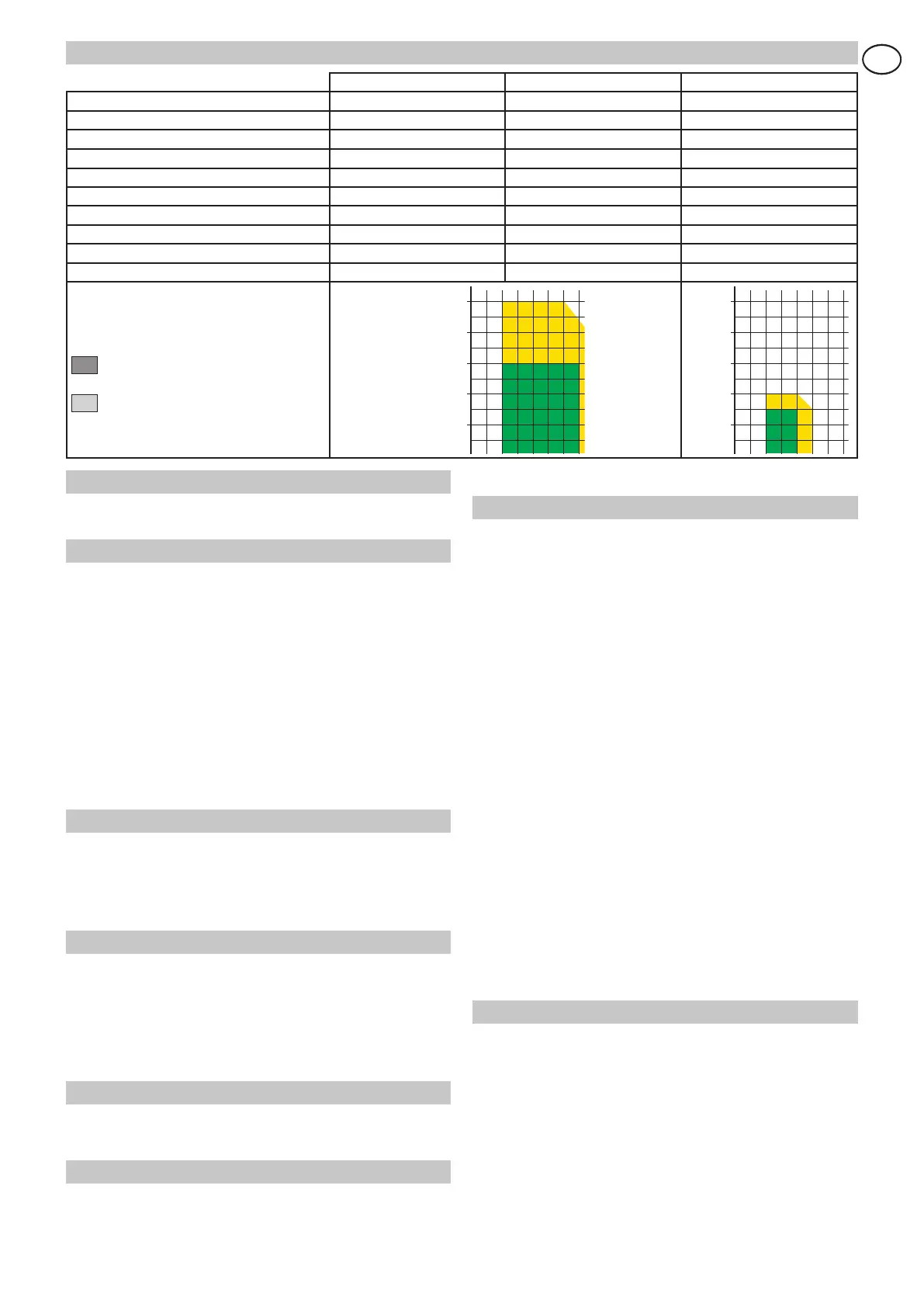

1. TECHNISCHEN DATEN
ARC B ARC 1BH ARC BH
Versorgungsspannung 230 V~ / 50 Hz 24 V= 24 V=
Stromaufnahme 1,2 A 12 A 3 A
Drehmoment 300 Nm 300 Nm 150 Nm
Geschwindigkeit 22 s/90° 15÷30 s/90° 15÷18 s/90°
Betriebsklasse 3 - HÄUFIG 4 - INTENSIV 4 - INTENSIV
Höchstanzahl aufeinanderfolgender Zyklen 20 >50 >50
Einschaltdauer S2 = 15 min, S3 = 25% S2 = 30 min, S3 = 50% S2 = 30 min, S3 = 50%
Temperatur -20° C / +55° C -20° C / +55° C -20° C / +55° C
Schutzart IP54 IP54 IP54
Steuerung E2/Logic A21-A22 Logic C22 D2H/Logic C22-C22S
Gebrauchshinweise:
mm = Türbreite
kg = Türgewicht
Empfohlene Abmessungen
Grenzmaße
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
2. VERWEIS AUF ABBILDUNGEN UND ZUBEHÖR
Die Funktionsgarantie und die angegebenen Leistungenwerden
nur mit Zubehör und Sicherheitsvorrichtungen von DITEC erzielt.
2.1 ErklärungenzurStandard-Montage(Abb.1)
[1] Funksender
[2] Blinkleuchte
[3] Schlüsseltaster
[4] Trennen Sie die Versorgungsspannung mit einemallpo-
ligen Schalter mit einem Öffnungsabstand der Kontakte
von mindestens 3 mm (nicht von unsgeliefert) der gegen
unbeabsichtigte und unbefugte Aktivierung geschützt ist.
Der Netzanschluss muss auf einem unabhängigen, von
den Anschlüssen an die Steuer- und Schutzvorrichtungen
getrennten Kanal erfolgen.
[5] Steuerung
[6] Getriebemotor ArcB
[7] Lichtschranke
2.2 Verweis auf Getriebemotor
[8] Torbefestigungsbügel
[9] Deckel
[10] Halteplatte
[11] Bohrung für Entriegelungsschlüssel
[12] Entriegelungswelle
2.3 Zubehör
ArcFB(*) EinstellbarerArmanschlag
ArcPL(*) Platte zur die Längsmontage des Antriebs
Box FC1 Endschaltereinheit
(*) Zur gleichzeitigen Verwendung der Zubehörteile ArcFB und
ArcPL sind zwei TCEI-Schrauben M8x130 erforderlich, die nicht
zu unserem Lieferumfang gehören.
3. MONTAGE
Sofern nichts anderes angegeben wird, gelten alle Maße in
Millimeter (mm).
3.1 Einleitende Kontrollen
Prüfen, sie ob die Konstruktion stabil und die Torgelenke
leichtgängig sind. Für die Endstellungen müssen mechanische
Toranschläge vorhanden sein.
3.2 MontagedesGetriebemotors
- Nehmen Sie den Getriebemotor aus seiner Verpackung.
Achtung: Der Deckel [9] ist nicht befestigt.
- Entfernen Sie den Getriebemotor von der Halteplatte [10].
- Fixieren Sie die Befestigungsplatte am Torpfosten. Be-
achten Sie dabei die in den Abbildungen 6 und 7 je nach
Installationstyp angegebenen Maße.
- Befestigen Sie nun den Getriebemotor wieder in der
Halteplatte (Abb. 8 für Montage am linken Pfosten, Abb.
9 für Montage am rechten Pfosten).
- Entriegeln Sie den Getriebemotor (siehe Bedienungsan-
leitung).
- Befestigen Sie die Gelenkarme mit den Befestigungsbü-
gel wie in den Abbildungen 10 und 11 gezeigt. Beachten
Sie dabei die Maße gemäß den Abbildungen 6 und 7.
Achtung: Bringen Sie den Flügel zum Schließanschlag.
Zentrieren Sie mittels der Bohrungen [D] die Arme wie im
Detail der Abb. 8 gezeigt.
- Die Armgelenke müssen geschmiert und die Schrauben
so angezogen werden, dass der Lauf der Arme nicht
blockiert wird.
- Führen Sie eine Ø 14 Bohrung am Deckel in der Nähe
der Entriegelungswelle [12] aus. (Auf der Innenseite
des Deckels befinden sich dafür zwei Kennzeichnungen
[11]). Setzen Sie den mitgelieferten Gummistopfen ein.
Befestigen Sie den Deckel am Getriebemotor.
4. ELEKTRISCHE ANSCHLÜSSE
- Die elektrischen Anschlüsse und die Inbetriebnahme des
Getriebemotor ARC B sind in Abb. 12 und in der Installati-
onsanleitung der Steuerung E2, Logic A21 und LogicA22
aufgeführt. Zur Umkehrung der Drehrichtung die Phasen
der Motoren austauschen (U mit V und/oder X mit Y).
- Die elektrischen Anschlüsse und die Inbetriebnahme
des Getriebemotor ARC 1BH sind in Abb. 15 (Ein Flügel)
oder in Abb. 16 (Zweiflügeligen) und in der Installati-
onsanleitung der Steuerung LogicC22 aufgeführt. Zur
Umkehrung der Drehrichtung die Polung der Motore
tauschen (36 mit 34 und/oder 33 mit 31).
