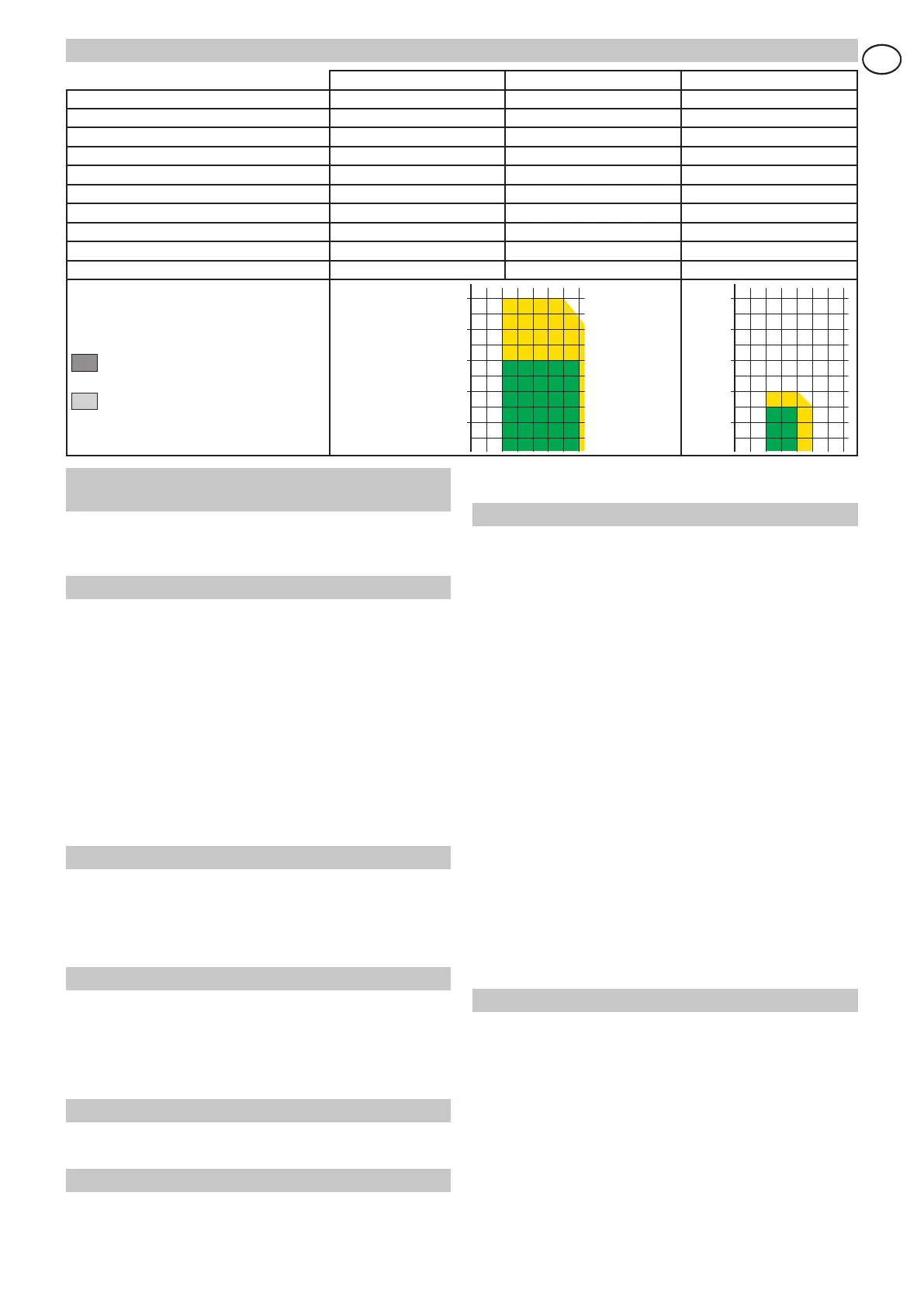

1. CARACTERÍSTICAS TÉCNICAS
ARC B ARC 1BH ARC BH
Alimentação 230 V~ / 50 Hz 24 V= 24 V=
Absorção 1,2 A 12 A 3 A
Par 300 Nm 300 Nm 150 Nm
Tempo curso 22 s/90° 15÷30 s/90° 15÷18 s/90°
Classe de serviço 3 - FREQUENTE 4 - INTENSO 4 - INTENSO
Núm. mín. de ciclos consecutivos 20 >50 >50
Intermitência S2 = 15 min, S3 = 25% S2 = 30 min, S3 = 50% S2 = 30 min, S3 = 50%
Temperatura -20° C / +55° C -20° C / +55° C -20° C / +55° C
Grau de proteção IP54 IP54 IP54
Quadro Eléctrico E2/Logic A21-A22 Logic C22 D2H/Logic C22-C22S
Indicações de uso:
mm = comprimento da portinhola
kg = peso da portinhola
Dimensiones recomendadas
Dimensiones límite
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
2. REFERÊNCIAS ILUSTRAÇÕES E ACESSO-
RIOS
A garantia de funcionamento e as performances declaradas se
obtêm somente com acessórios e dispositivos de segurança
DITEC.
2.1 Referênciasparaainstalaçãotipo(g.1)
[1] Rádio controlo
[2] Lampejante
[3] Selector de chave
[4] Ligue a alimentação num interruptor unipolar de tipo
homologado com distância de abertura dos contactos
de pelo menos 3 mm (não de nosso fornecimento) pro-
tegido contra a activação involuntária e não autorizada.
A ligação na rede deve ser realizada num canal inde-
pendente e separado das ligações aos dispositivos de
comando e segurança.
[5] Quadro eléctrico
[6] Moto-redutor ArcB
[7] Foto-células
2.2 Referências moto-redutor
[8] Estribo de engate do portão
[9] Tampa
[10] Chapa de fixação
[11] Ferramenta de perfuração para chave de desbloqueio
[12] Pequeno eixo de desbloqueio
2.3 Acessórios
ArcFB(*) Batente de batida regulável
ArcPL(*) Chapa de fixação frontal do moto-redutor
Box FC1 Grupo de fim de curso
(*) Para el uso contemporaneo de los accesorios ArcFB y ArcPL
son necesarios dos tornillos TCEI M8x130 que no suministramos.
3. INSTALAÇÃO
Todas as medidas indicadas são expressas em milímetros
(mm), excepto diversa indicação.
3.1 Controlos preliminares
Controle que a estrutura do portão seja robusta e que as do-
bradiças estejam lubrificadas. Preveja uma batida deparagem
em abertura e fecho.
3.2 Instalação do moto-redutor
- Remova o moto-redutor da embalagem. Atenção: a tam-
pa [9] não é fixada.
- Desmonte o moto-redutor da chapa de fixação [10].
- Fixe a chapa de fixação na coluna do portão, conforme
as medidas indicadas nas figuras 6 e 7 de acordo com o
tipo de instalação.
- Remonte o moto-redutor na chapa de fixação fazendo
referência a figura 8 para a montagem na coluna esquer-
da vista interior, ou a figura 9 para a montagem na colu-
na direita vista interior.
- Desbloqueie o moto-redutor (vide as instruções de uso).
- Fixe os braços articulados e o estribo de engate do
portão como indicado na figura 10 e 11 e conforme as
medidas indicadas na figura 6 e 7.
Atenção: pôr a folha em batida de fecho, alinhe os braços
como indicado no detalhe da fig. 10, mediante os furos [D].
- As articulações dos braços devem ser lubrificadas e os
parafusos apertados de modo que não bloqueiem o mo-
vimento dos braços.
- Furar de 14 Ø a tampa em proximidade do pequeno eixo
de desbloqueio [12] (na parte interior da tampa são pre-
sentes duas ferramentas de perfuração [11]) introduzir a
tampa de borracha fornecida pela fábrica. Fixe a tampa
ao moto-redutor.
4. LIGAÇÕES ELÉCTRICAS
- As ligações eléctricas e a activação do moto-redutor
ARC B são indicadas na fig. 12 e nos manuais de insta-
lação do Quadro Electrónico E2, Logic A21 e LogicA22.
Para inverter o sentido de rotação mudar as fases dos
motores (U com V e/ou X com Y).
- As ligações eléctricas e a activação do moto-redutor
ARC 1BH são indicadas na fig. 15 (1 folha) ou na fig. 16
(2 folhas) e no manual de instalação do Quadro Electró-
nico LogicC22. Para inverter o sentido de rotação mudar
as fases dos motores (36 com 34 e/ou 33 com 31).
- As ligações eléctricas e a activação do moto-redutor
