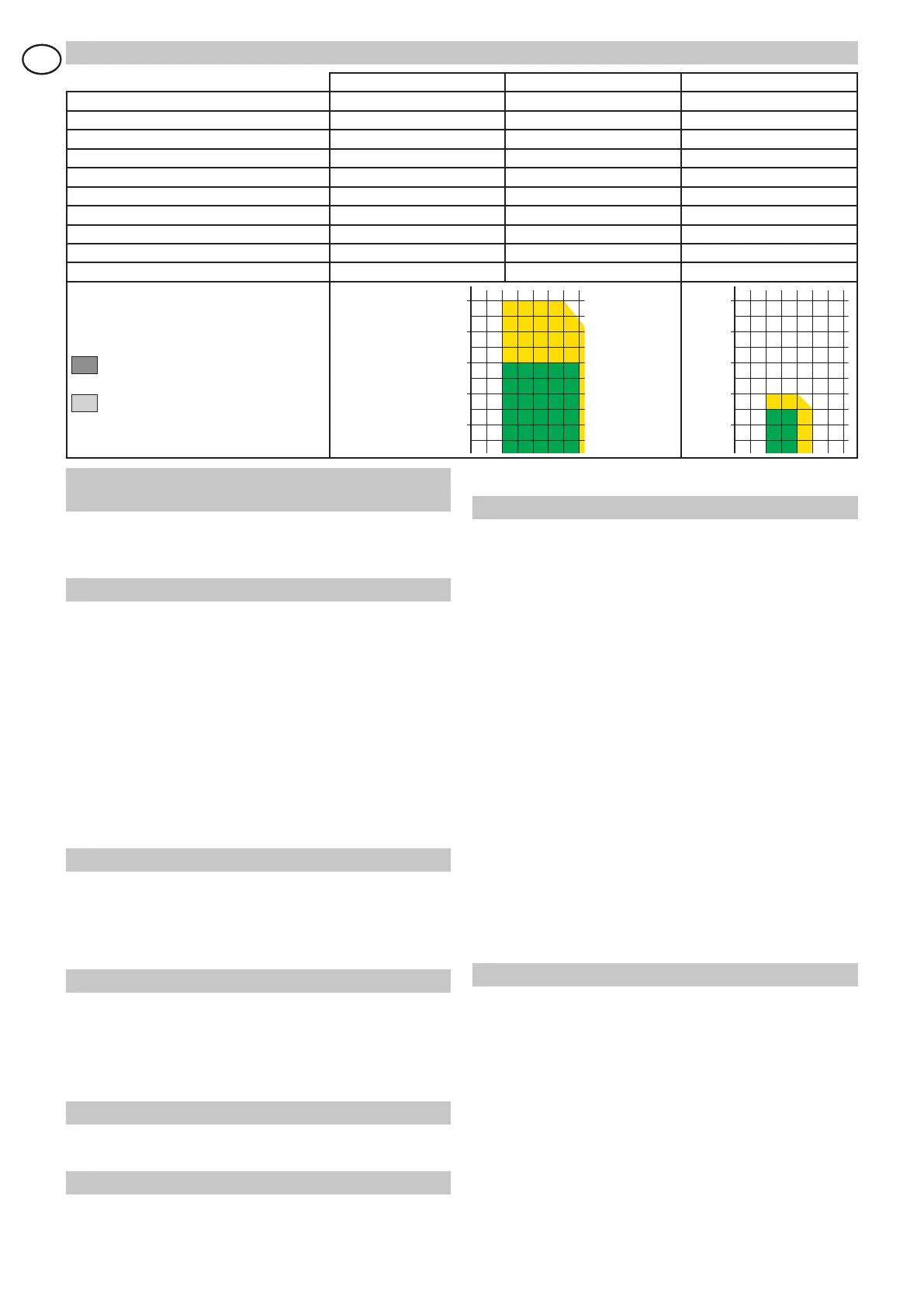

1. DATOS TÉCNICOS
ARC B ARC 1BH ARC BH
Alimentaciòn 230 V~ / 50 Hz 24 V= 24 V=
Absorción 1,2 A 12 A 3 A
Par 300 Nm 300 Nm 150 Nm
Tiempo de carrera 22 s/90° 15÷30 s/90° 15÷18 s/90°
Clase de servicio 3 - FRECUENTE 4 - INTENSO 4 - INTENSO
Núm. mínimo de ciclos consecutivos 20 >50 >50
Intermitencia S2 = 15 min, S3 = 25% S2 = 30 min, S3 = 50% S2 = 30 min, S3 = 50%
Temperatura -20° C / +55° C -20° C / +55° C -20° C / +55° C
Grado de protección IP54 IP54 IP54
Tablero de mando E2/Logic A21-A22 Logic C22 D2H/Logic C22-C22S
Indicaciones de empleo:
mm = largo hoja
kg = peso hoja
Dimensiones recomendadas
Dimensiones límite
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
2. REFERENCIAS ILUSTRACIONES Y ACCE-REFERENCIAS ILUSTRACIONES Y ACCE-
SORIOS
La garantía de funcionamiento y las prestaciones declaradas
se obtienen sólo con accesorios y dispositivos de seguridad
DITEC.
2.1 Referenciasinstalacióntipo(g.1)
[1] Radio
[2] Làmpara relampegueante
[3] Selector de llave
[4] Conectar la alimentación a un interruptor omnipolar que
tenga una distancia de abertura de los contactos de por lo
menos 3 mm (no suministrado por Ditec) protegidocontra
la activación involuntaria y no autorizada. La conexión a
la red tiene que efectuarse en un canal independiente y
separado de las conexiones a los dispositivos de mando
y seguridad.
[5] Tablero de mando
[6] Motoreductor ArcB
[7] Fotocélulas
2.2 Elementos del motorreductor
[8] Brida de empalme de la cancela
[9] Tapa
[10] Placa de fijación
[11] Plantilla de perforación para la llave de desbloqueo
[12] Eje de desbloqueo
2.3 Accesorios
ArcFB(*) Parada por tope regulable
ArcPL(*) Placa para fijación frontal del motorreductor.
Box FC1 Grupo final de recorrido
(*) Para el uso contemporaneo de los accesorios ArcFB y ArcPL
son necesarios dos tornillos TCEI M8x130 que no suministramos.
3. INSTALACIÓN
Todas las medidas indicadas están expresadas en milímetros
(mm), salvo diferente indicación.
3.1 Controles preliminares
Controlar que la estructura sea fuerte y que los goznes estén
lubricados. Prever un tope de parada en la abertura y en el
cierre.
3.2 Installacion del motorreductor
- Sacar el motorreductor de su embalaje. Atención: la tapa
[9] no está fijada.
- Proceder a desmontar el reductor de la placa de fijación [10].
- Fijar la placa de fijación a la columna de la cancela,
según las medidas indicadas en las figuras 6 y 7, de
acuerdo al tipo de instalación.
- Volver a montar el reductor a la placa de fijación toman-
do como referencia la figura 8 para la instalación en el
pilar de izquierda vista interna, y la figura 9 para la insta-
lación en el pilar de derecha vista interna.
- Desbloquear el motoreductor (ver instrucciones de uso).
- Fijar los brazos articulados y la brida de empalme de la
cancela como está indicado en las figuras 10 y 11 y de
acuerdo a las medidas indicadas en las figuras 6 y 7.
Atención: llevar la hoja hasta el tope de cierre, alinear los
brazos como está indicado en el detalle de la figura 10
mediante los agujero [D]
- Engrasar las articulaciones de los brazos y ajustar los tornillos
de manera que el movimiento de los brazos no se bloquee.
- Perforar Ø 14 a tapa cercana al eje de desbloqueo [12]
(en la parte interna de la tapa se encuentran presentes
dos plantillas de perforación [11]). Insertar el tapón de
jebe suministrado. Fijar la tapa en el motorreductor.
4. CONEXIONES ELECTRICAS
- Las conexiones eléctricas y la puesta en marcha del mo-
toreductor ARC B se ilustran en las fig. 12 y en el manual
de instalación del tablero de mando E2, Logic A21 y Lo-
gicA22. Para invertir el sentido de rotación, intercambiar
las fases de los motores (U con V y/o X con Y).
- Las conexiones eléctricas y la puesta en marcha del
motoreductor ARC 1BH se ilustran en las fig. 15 (1 hoja)
o en fig. 16 (2 hojas) en el manual de instalación del
tablero de mando LogicC22. Para invertir el sentido de
rotación, intercambiar las fases de los motores (36 con
34 y/o 33 con 31).
- Las conexiones eléctricas y la puesta en marcha del mo-
toreductor ARC BH se ilustran en las fig. 13, 15 (1 hoja)
I
18
ARC - IP1725
