dixell XC650C User Manual

xc650-Thai.doc Page 13 of 20

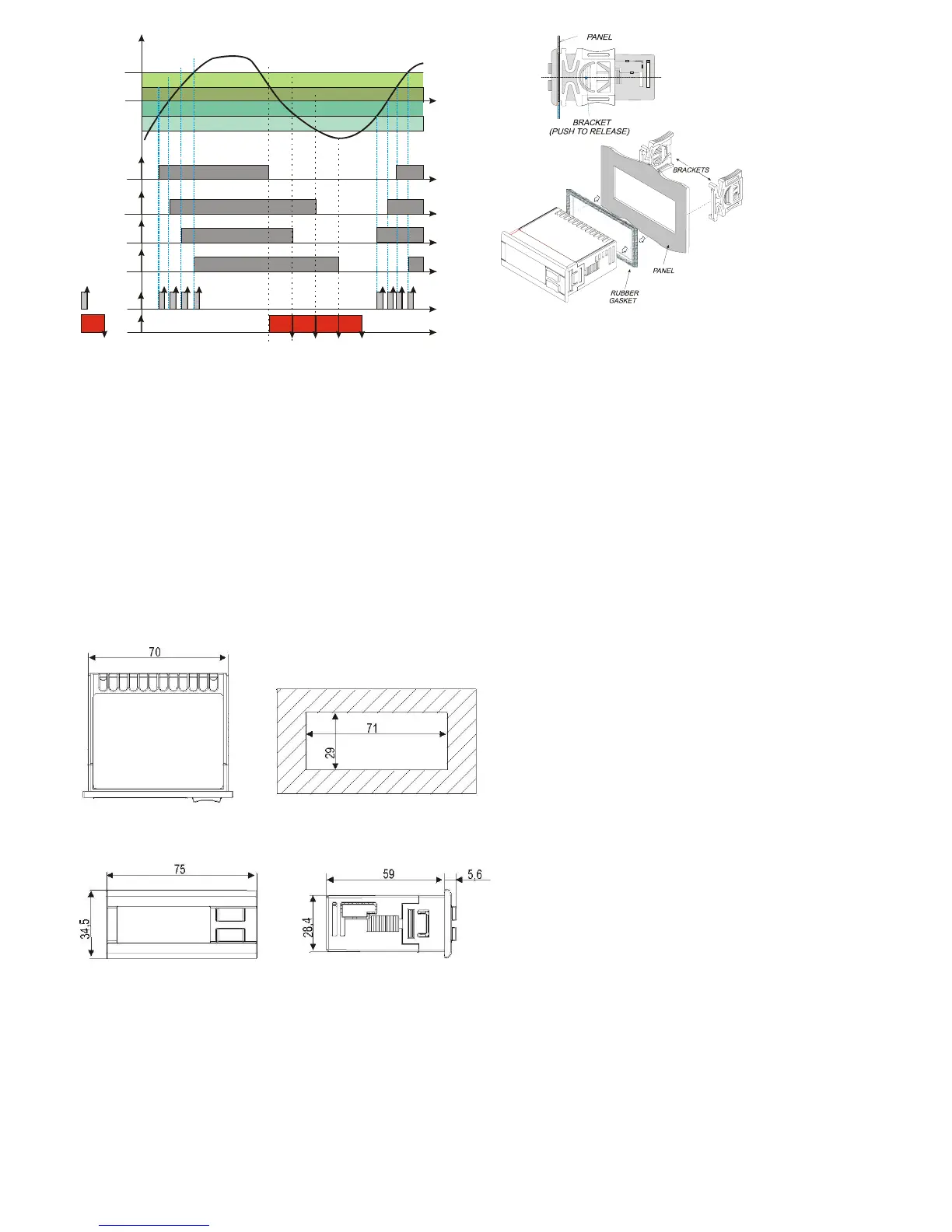

C1
C2
C3
C4
SE T
Set+Pbd/2
Set-Pbd/2
ZIC
Set+Pbd/4
Set-Pbd/4
don
doF
ALL LOADS ON
ALL LOADS OFF
ในสวนที่ไฮไลทของภาพนี้ เวลาของ doF: โหลดจะปดตามจริง
เมื่อ doF หมดไป
14. การติดตั้งและประกอบ
อุปกรณเปนแบบยึดติดกับแผง ในชองเจาะขนาด 29x71 มม.
และยึดโดยใชตัวล็อกพิเศษที่ใหมา
เพื่อใหปองกันไดตามมาตรฐาน IP65 แนะนําใหใชปะเก็นยาง
ดานหนา (mod. RG-C) ดังที่แสดงในรูป
ชวงอุณหภูมิใชงานที่อุปกรณยอมรับได คือ 0-60 °C
หลีกเลี่ยงการติดตั้งในสถานที่ที่มีการสั่นสะเทือน มีแก
สที่มี
ฤทธิ์กัดกรอน มีความชื้น และฝุนละอองสูง หากติดตั้งในตูทึบ
ควรมีชองระบายความรอน
15. การตอทางไฟฟา
ขั้วตอตางๆ ของอุปกรณเปนแบบบล็อกขันเกลียวกับสายไฟ
ขนาดไมเกิน 1.0 mm
2
14 ขั้วสําหรับสัญญาณอนาล็อก และดิจิตอล 12 ขั้วสําหรับรีเลย
Note: ขั้วที่ 17-19 จะตอถึงกันอยูภายในคอนโทรล ซึ่งเปนขั้ว
Common สําหรับรีเลยที่1 กับขั้วที่ 15 และรีเลยที่ 2 กับ ขั้วที่ 16
ขั้วที่ 21-22 จะตอถึงกันอยูภายในคอนโทรล ซึ่งเปนขั้ว
Common สําหรับรีเลยที่ 3 กับขั้วที่ 18 และรีเลยที่4 กับขั้วที่20
และสายหัว 5 ขา ส
ําหรับตอสัญญาณ TTL/RS485
มีขั้วตอ 4 อัน โดยที่ มี 2 ขั้วสําหรับสาย 0.2 mm
2
สําหรับวัดคา:
HP ดิจิตอลอินพุท, 10 Vdc สําหรับสัญญาณเตือนแบบ Open
Collector , LP ดิจิตอลอินพุท, 4..20 mA อนาล็อกอินพุท
ตรวจสอบขอมูลแหลงจายไฟกอนตอสายไฟ
แยกสายหัววัดอุณหภูมิออกจากสายไฟเลี้ยง สายเอาทพุทตางๆ
และสายไฟแรงสูง หามตอรีเลยเอาทพุทไปใชกับโหลดที่ใช
กระแสไฟฟาเกินคาที่ระบุไว หากจําเปนใหนําไปตอพวงรีเลย
ภายนอกที่รับกระแสไฟฟาไดมากกวา
15.1 การตอหัววัด
หัววัดความดัน (4-20 mA): ใหตอตามขั้วที่กําหนด และ
ระมัดระวังในการตอเขาขั้วเพราะอาจจะเปนสาเหตุทําใหเกิด
การลัดวงจร และเพื่อปองกันการเกิดสัญญาณรบกวนเขาสู
ระบบควรใชสายชิลดในการตอ
หัววัดอุณหภูมิ: แนะนําใหติดตั้งหัววัดอุณหภูมิหางจากกระแส
ลมเย็นโดยตรง เพื่อใหสามารถวัดอุณหภูมิเฉลี่ยของหองได
อยางถูกตอง
16. การติดตอผานทางสัญญาณ RS485
การติดตอผ
านทางสัญญาณ RS485 นั้นสามารถทําไดโดยการใช
สายชิลด 2 สาย ตอเขาสูตัวคอนโทรล โดยผานทางการใช
โปรโตคอลสื่อสาร ModBUS-RTU และสามารถใชกับ XJ500
ได
คอนโทรลจะมี Address 2 ตัว โดยที่ตัวแรกคือ Ad1 ใชสําหรับ
สวนของคอมเพรสเซอรสวน Ad2 ใชสําหรับสวนของพัดลม
