xc650-Thai.doc Page 8 of 20
ถา oAi ตั้งคาเปนสเต็ปโดยไมไดตั้งคา oAi กอนหนาเปน cPr
การปรับตั้งคาสัญญาณเตือน “CStP” จะถูกกระตุน
ถาคอมเพรสเซอรที่มีความสามารถในการทํางานตางกันถูกใช
(CtyP=dPo) พารามิเตอร oAi ทุกตัวตองภูกปรับตั้งคาเปน cPr
(คอมเพรสเซอร) อีกนัยหนึ่งคือ การปรับตั้งคาสัญญาณเตือน
“CStP” จะถูกกระตุน
ชุดที่มีพัดลมอยางเดียว
ถาไมมีคอมเพรสเซอรปรากฏอยู การควบคุมพัดลมถูกจะ
ดําเนินการโดยผานทางหัววัด P1
ถามีทั้งคอมเพรสเซอร และพัดลมปรากฏอยู (Cpr+Fan) การ
ควบคุมพัดลมถูกจะดําเนินการโดยผานทางหัววัด P2
ในกรณีถาหัววัด P2 ตั้งคาวาไมแสดง (par. P2P=no) การ
ปรับตั้งคาสัญญาณเตือน “AoP2” จะถูกกระตุน

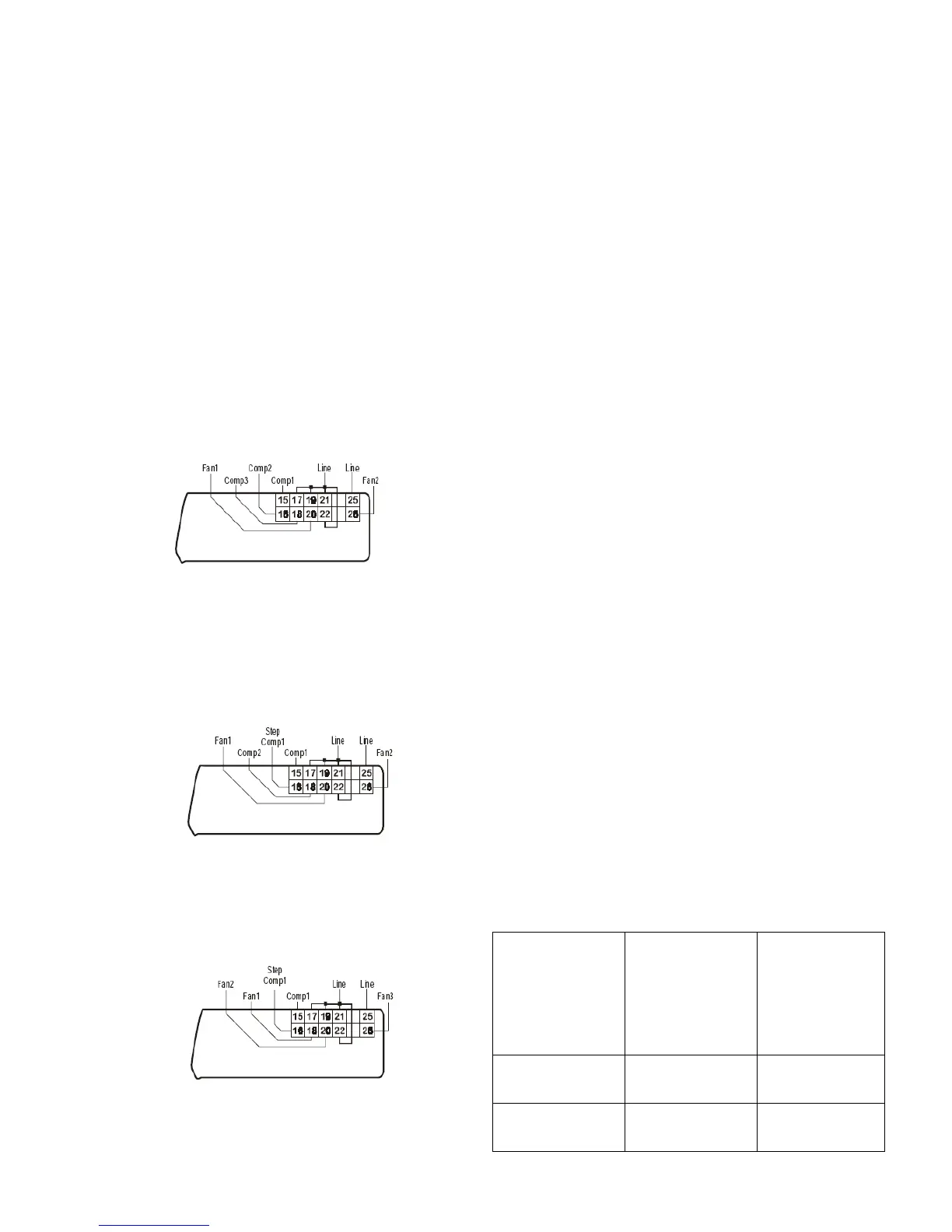

ตัวอยางการปรับตั้งคาเครื่องจักร
เครื่องจักรที่ใช 3 คอมเพรสเซอร และ 2 พัดลม:
oA1 = CPr
oA2 = Cpr
oA3 = Cpr
oA4 = Fan
oA5 = Fan
เครื่องจักรที่ใช 1 คอมเพรสเซอร
แบบสเต็ป 1 คอมเพรสเซอร
และ2 พัดลม:
oA1 = CPr
oA2 = StP (สเต็ปของคอมเพรสเซอรตัวแรก)
oA3 = Cpr (คอมเพรสเซอรตัวที่ 2)
oA4 = Fan
oA5 = Fan
เครื่องจักรที่ใช 1 คอมเพรสเซอรแบบสเต็ป และ3 พัดลม:
oA1 = CPr
oA2 = StP (สเต็ปของคอมเพรสเซอรตัวแรก)
oA3 = Fan
oA4 = Fan
oA5 = Fan
CtyP: ชนิดของคอมเพรสเซอร: ตั้งคาวาคอมเพรสเซอรมี
แหลงจายไฟเดียวกัน (Homogeneous) หรือไม
dPo = คอมเพรสเซอรที่มีความสามารถในการทํางานตางกัน:
ในกรณีนี้การควบคุมเปนแบบ Neutral Zone
StP = เปนแบบเดี
ยวกัน: การควบคุมสามารถเปนแบบ Neutral
Zone หรือ Proportional Band
Scr = ไมมีการตั้งคา
StPP: ขั้วเอาทพุทของวาลว: ขั้วของเอาทพุทสําหรับความจุ
วาลว มันระบุขั้นของความสัมพันธของรีเลยกับความจุวาลว
(เฉพาะสําหรับแบบ Homogeneous และคอมเพรสเซอรแบบส
เต็ป)
oP = ใชงานวาลวกับหนาสัมผัสแบบเปด
cL = ใชงานวาลวกับหนาสัมผัสแบบปด
PC1 ..PC5 แหลงจายไฟของคอมเพรสเซอร 1...5: สําหรั
บตั้งคา
แหลงจายไฟของคอมเพรสเซอรเดี่ยว หาไดเฉพาะถา CtyP =
dPo แหลงจายไฟถูกกําหนดโดยคา (ตั้งแต 1-255) อัตราสวน
ความจุของคอมเพรสเซอรเดี่ยว
ตัวอยางเชน คอมเพรสเซอร 3 ตัวมีความจุดังนี้ 10, 20, 40
แรงมา พารามิเตอรจะถูกตั้งคาดังนี้: PC1=10, PC2=20, PC3=40
FtyP: ชนิดของฟรีออน: ตั้งคาชนิดของฟรีออนที่ใชกับ
เครื่องจักร
r22 = R22; r404 = R404A; 507= R507; 134= 134; r717=
R717 (แอมโมเนีย)
rTy: ชนิดของการควบคุม (ด
ู par.13 ชนิดของการควบคุม)
db = neutral zone Pb = proportional band
rot การกระตุน: ชนิดของลําดับ
YES = แบบสลับการทํางาน: อัลกอริทึมนี้แบงเวลาการทํางาน
ระหวางโหลดหลายๆตัว เพื่อจะทําใหแนใจวาทํางานกัน
ตลอดเวลา
no = ลําดับคงที่: คอมเพรสเซอรถูกใชงาน และไมถูกใชงานใน
ลําดับที่คงที่: เชน ลําดับแรก, ลําดับที่ 2
12.2 การปรับตั้งคาหัววัด
หัววัดสามารถใช
ในวิธีการที่แตกตางกันตามโครงสรางของ
เครื่องจักร ดังอธิบายไวในตาราง
ชนิดของเครื่องจักร หัววัดที่ 1
- NTC/PTC: term.
4-5 //
- 4-20 mA: term.
6(+), 5(in)
หัววัด 2
- NTC/PTC:
term. 4-7 //
- 4-20 mA: term.
6(+), 7(in)
คอมเพรสเซอร และ
พัดลม
การควบคุม
คอมเพรสเซอร
การควบคุมพัดลม
คอมเพรสเซอร
เทานั้น
การควบคุม
คอมเพรสเซอร
- ไมใช (P2P=no)
หรือ
