dixell XC650C User Manual

xc650-Thai.doc Page 7 of 20
จอแสดงผลแถวลางจะแสดงจํานวนของสัญญาณ
เตือน
3. กดปุม
oอีกครั้ง สัญญาณเตือนอื่นๆ จะแสดง โดย
เริ่มจากสัญญาณเตือนที่เกิดขึ้นลาสุด
4. เพื่อดูชวงเวลาที่เกิดขึ้นของสัญญาณเตือนใหกดปุม
SET
5. กดปุม
o หรือปุม SET อีกครั้งสัญญาณเตือนถัดไป
จะแสดงบนจอแสดงผล
การลบสัญญาณเตือน
1. เขาสูรายการสัญญาณเตือน
2. เพื่อที่จะลบสัญญาณเตือนที่แสดงอยูใหกดปุม
“SET” จนกระทั้งสัญลักษณ “rST” แสดงอยูบน
จอแสดงผลแถวลาง
NOTE: สัญญาณเตือนที่กําลังเกิดขึ้นจะไมสามารถลบ
ออกได
3. เพื่อจะลบสัญญาณเตือนทั้งหมดในรายการ
สัญญาณเตือน ใหกดปุม “SET” คางไวเปนเวลา
10 วินาที
10. วิธีการโปรแกรมโดยใช “HOT KEY”
10.1
วิธีการโปรแกรม hot key จากเครื่องมือ (Upload)
1. โปรแกรมตัวควบคุมกับปุมกดดานหนา
2. เมื่อตัวควบคุมเปด ใหเสียบ “Hot Key” และกด
ปุม
oขอความ “uPL” จะปรากฏขึ้นตามดวย
ขอความ “End” กระพริบ
3. กดปุม “SET” ขอความ End จะหยุดกระพริบ
4. ปดไฟที่ตัวอุปกรณ ถอด “Hot Key” ออก จากนั้น
เปดอีกครั้ง
NOTE: ขอความ “Err” จะแสดง เมื่อการโปรแกรมไมสําเร็จ
ในกรณีนี้ใหกดปุม
oอีกครั้ง ถาตองการจะ UPLOAD ใหมอีก
ครั้ง หรือถอด “Hot key” เพื่อยกเลิกการทํางาน
10.2 วิธีการโปรแกรมเครื่องมือโดยใช Hot Key (Download)
1. ปดตัวควบคุม
2. เสียบ “Hot Key” เขาที่หัวรับ 5 ขา จากนั้นเปดตัว
คอนโทรล
3. รายการพารามิเตอรจะถูกดาวนโหลดลงไปในตัว
คอนโทรลโดยอัตโนมัติ ขอความ “doL” จะ
กระพริบตามดวยขอความ “End” กระพริบ
4. หลังจากนั้น 10 วินาที อุปกรณจะเริ
่มทํางานใหม
ดวยพารามิเตอรใหม
5. ถอด “Hot Key” ออก
NOTE: ขอความ “Err” จะแสดง เมื่อการโปรแกรมไมสําเร็จ
ในกรณีที่ปดตัวคอนโทรลและเปดขึ้นใหม ถาตองการเริ่มตน
การดาวนโหลดใหมอีกครั้ง หรือถอด “Hot key” เพื่อยกเลิกการ
ทํางาน
ตัวคอนโทรลสามารถ UPLOAD หรือ DOWNLOAD รายการ
พารามิเตอรจากหนวยความจําภายใน E2 ไปที่ “Hot Key” หรือ
ในทางตรงกันขาม
11. การล็อกปุมกด

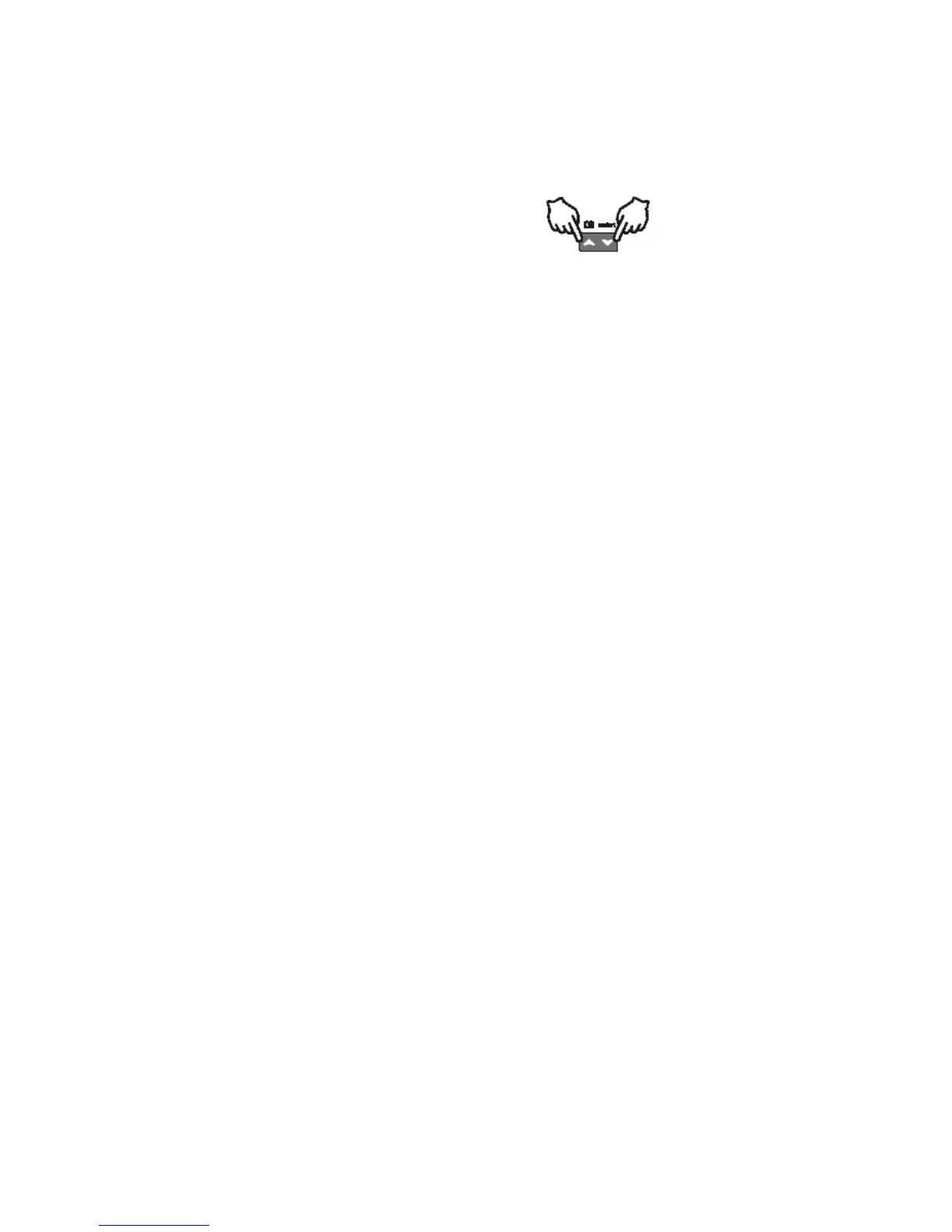

11.1 วิธีการล็อกปุมกด
1.
กดปุม o และn คางไว 3
วินาที
2. ขอความ “POF” จะปรากฏ
ขึ้นและปุมกดจะถูกล็อก จาก
จุดนี้จะสามารถทําไดเพียงการดูคาอุณหภูมิที่ตั้งไว หรือเขา
สูรายการ HACCP
11.2 วิธีการปลดล็อกปุมกด
กดปุม
o และn คางไว 3 วินาที ขอความกระพริบ
“POn” จะปรากฏขึ้น
12. รายการพารามิเตอร
12.1 การติดตั้งงาน และชนิดของการควบคุม
oA1, oA2, oA3, oA4, oA5 การปรับตั้งคาสัญญาณเอาทพุท 1-5:
ดวยความหมายของพารามิเตอรเหลานี้งานสามารถติดตั้งตาม
จํานวน และชนิดของคอมเพรสเซอร และ/หรือ พัดลม และ
จํานวนสเต็ปของแตละตัว
รีเลยแตละตัวตามการติดตั้งของพารามิเตอร oA(i)
สามารถทํางานเปน:
- คอมเพรสเซอร: oAi = cPr
- สเต็ป: oAi = StP
- พัดลม: oAi = Fan
- สัญญาณเตือน: oAi = ALr
- ไมถูกใชงาน: oAi = nu
NOTE: คา “Lin” ที่ถูกแสดงตองไมถูกใช
การปรับตั้งคาสัญญาณ oA1-oA5 3 ชนิดของงานความจะถูก
ระบุ
ชุดที่มีคอมเพรสเซอรอยางเดียว: ทุกตัวของ oA(i)
แตกตางจากพัดลม
ชุดที่มีพัดลมยางเดียว: ทุกตัวของ oA(i) แตกตางจาก
CPr ของ StP
ชุดที่มีคอมเพรสเซอรและพัดลม: ทั้ง Fan และ CPr ถูก
ใช
สําหรับ oAi
การปรับตั้งคาคอมเพรสเซอร
การควบคุมจะถูกดําเนินการโดยหัววัด P1 เสมอ
สําหรับคอมเพรสเซอรแบบสเต็ป เอาทพุทของคอมเพรสเซอรมี
การตั้งคากอนเอาทพุทของสเต็ป
ตัวอยางเชน: คอมเพรสเซอรแบบ 3 สเต็ป: oA1 = cPr, oA2
=StP, oA2 =StP
