dixell XW30LS User Manual

Manual IT/GB/FR/ES/DE
Manual IT/GB/FR/ES/DEManual IT/GB/FR/ES/DE
Manual IT/GB/FR/ES/DE
1598018300

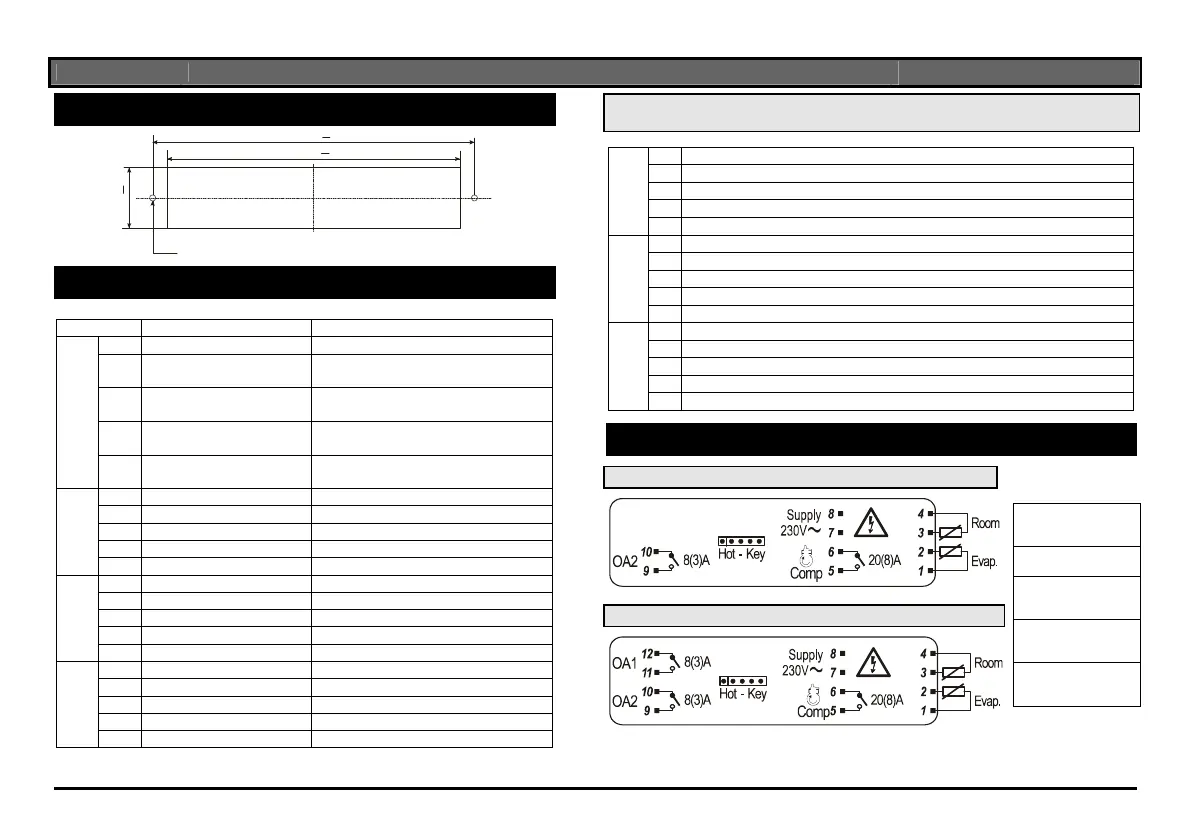

1598018300 XW20LS-XW30LS IFI IT-GB-FR-TD-ES r1.0 10.01.2008 XW20LS - XW30LS 3/23
2. DIMA DI FORATURA/ CUT OUT/ DECOUPE/ CORTE DEL PANEL/
AUSSCHNITT
165
150
31
+0.5
-0
+
0
.
5
-
0
+1
-1
Ø3 x2
3. SEGNALAZIONE ALLARMI/ ALARM SIGNALS/ SIGNAUX D'ALARME/
SEÑALES DE ALARMA/ ALARM - MELDUNGEN
Tab. 4
MESS. CAUSE OUTPUTS
IT
Sonda termostato guasta Uscita compr. secondo “COn” e “COF”
GB
Room probe failure Compressor output acc. to par. “Con” and
“COF”
FR
Défaut sonde d'ambiance Sortie compresseur en fonction des
paramètres "COn" et COF"
ES
Fallo sonda termostato Salida de Alarma ON; salida Compresor de
acuerdo a los parámetros “COn” y “COF”
P1
DE
Raumfühler defekt oder fehlt Verdichter-Regelung gemäss Par. “COn” und
“COF”
IT Sonda evaporatore guasta Sbrinamento a tempo
GB Evaporator probe failure Defrost end is timed
FR Défaut sonde d’évaporateur Fin de dégivrage en fonction du temps.
ES Fallo sonda evaporador Final de deshielo por tiempo
P2
DE Verdampferfühler defekt Abtauungen über die Zeit
IT Allarme di alta temper. Non modificata
GB Maximum temperature alarm Outputs unchanged
FR Alarme haute de température Sorties inchangées
ES Alarma máxima temperatura Relé Alarma ON; Otras salidas sin cambios.
HA
DE Hochttemperatur-Alarm Unverändert
IT Allarme bassa temperatura Non modificata
GB Minimum temperature alarm Outputs unchanged
FR Alarme basse de température Sorties inchangées
ES Alarma mínima temperatura Relé Alarma ON; Otras salidas sin cambios.
LA
DE Tieftemperatur-Alarm Unverändert
3.1 ALTRE SEGNALAZIONI/ OTHER MESSAGES/ AUTRES MESSAGES/ OTROS SEÑALES/
ANDERE MELDUNGEN
IT Sblocco tastiera
GB
Keyboard unlocked
FR Clavier déverrouillé
ES
Desbloque del teclado
Pon
DE
Die Tastatur ist freigegeben
IT Tastiera bloccata
GB Keyboard locked
FR
Clavier verrouilé
ES Bloque del teclado
PoF
DE Die Tastatur ist blockiert
IT
In programmazione: nessun parametro in Pr1
GB
In programming mode: none parameter is present in Pr1
FR
En mode programmation : aucun paramètre présent dans Pr1
ES En modo de programación: ningún parámetro en Pr1
noP
DE Während der Programmierung: kein Par. in der Ebene Pr1
4. SCHEMI DI COLLEGAMENTO/ CONNECTIONS/ SCHEMAS ELECTRIQUES/
CONEXIONES/ ANSCHLUSS-PLAN
4.1 XW20LS
4.2 XW30LS
120Vac:connettere
l’alimentazione ai morsetti
7 e 8
120Vac supply: connect
to the terminals 7 and 8
Alimentation120Vca: se
connecter aux bornes 7
et 8
120Vac: conectar
l’alimentación a los
terminales 7 y 8
120Vac/dc:Spannungsve
rsorgung an Klemmen 7
und 8
