Dolmar LT-27 - Montaggio Dellimpugnatura; Montaggio Della Protezione; Montaggio Della Testina DI Taglio in Nylon

54
ATTENZIONE: Prima di effettuare qualsiasi intervento sull’utensile,
spegnere il motore e staccare il connettore della candela.
Indossare sempre i guanti di protezione.
ATTENZIONE: Avviare il motore solo dopo averne completato il montaggio.

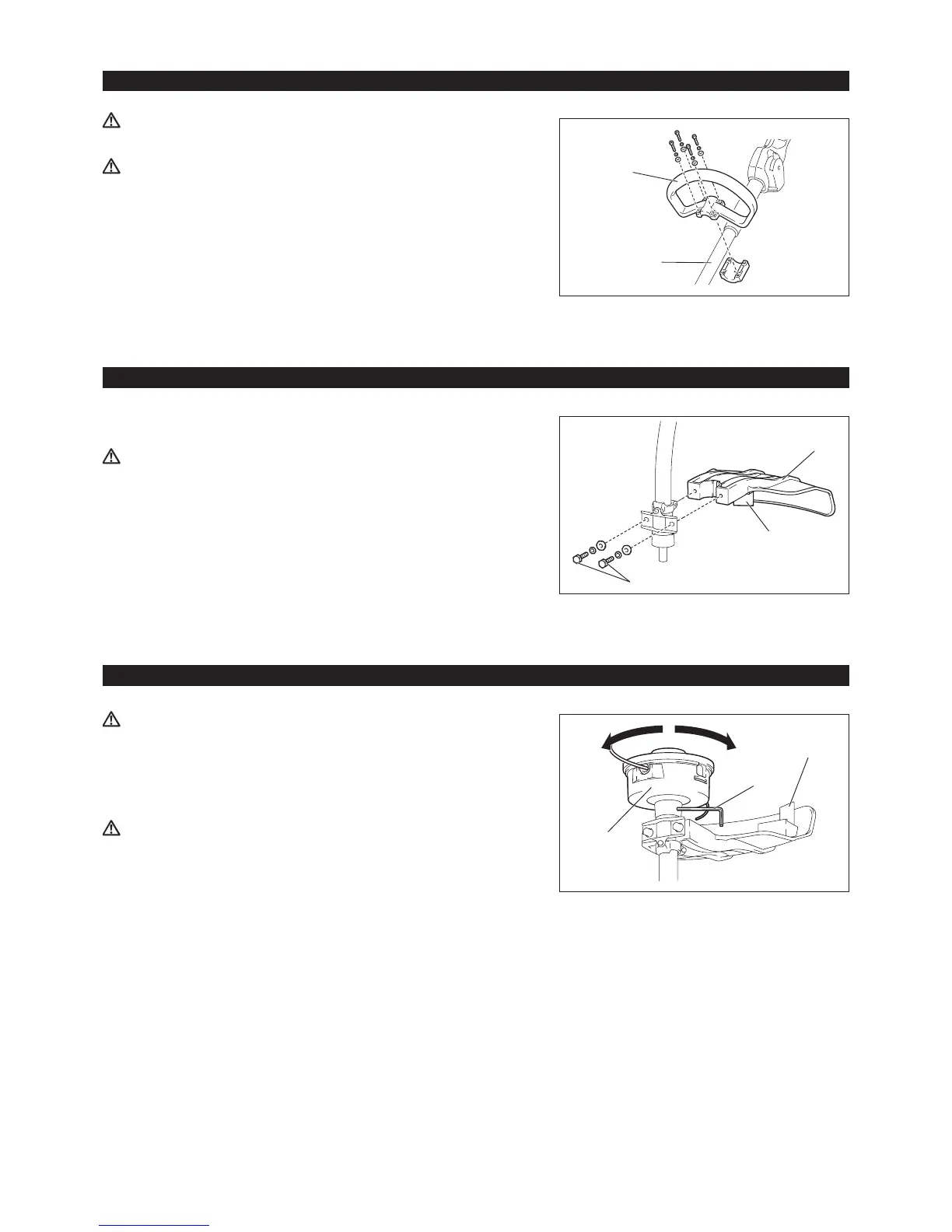

Per gli utensili con impugnatura ad anello
– Fissare l’impugnatura ad anello (1) sull’albero (2).
– Assicurarsi che il distanziatore sul tubo dell’albero si trovi tra i due punti di
presa. Non rimuovere o accorciare il distanziatore.
NOTA: In alcuni paesi, il distanziatore non viene fornito in dotazione con
l’utensile. In questo caso, allineare l’impugnatura all’altro lato della linea
indicato dal segno di direzione.
MONTAGGIO DELL’IMPUGNATURA
(1)(1)
(2)
Per rispettare le vigenti normative sulla sicurezza, usare esclusivamente le
combinazioni utensile/protezione indicate nella tabella.
(1)
(2)
(3)
MONTAGGIO DELLA PROTEZIONE
ATTENZIONE: Non toccare il taglialo (1) sulla protezione (2). Il contatto
delle mani nude con il taglialo potrebbe causare danni alla
persona.
La protezione deve essere installata per mantenere la lunghezza del lo
di taglio in nylon e per proteggere l’operatore da pietre e detriti scagliati
dall’utensile. Procedere come segue per montare la protezione.
1. Posizionare la protezione in modo che la costa sull’albero penetri nella
scanalatura sulla protezione stessa.
2. Serrare i due bulloni (3).
AVVERTENZA: Non utilizzare lame in metallo.
Utilizzare esclusivamente testine di taglio in nylon originali
DOLMAR.
– Se durante l’uso la testina di taglio in nylon colpisce una pietra, spegnere il
motore e controllare subito la testina di taglio in nylon.
ATTENZIONE: Non toccare il taglialo (1) sulla protezione. Il contatto delle
mani nude con il taglialo potrebbe causare danni alla
persona.
Procedere come segue per montare una testina di taglio in nylon (2).
1. Inserire la chiave di blocco (3) attraverso il foro sul morsetto. Ruotare
premendo la chiave di blocco no a bloccarla.
2. Avvitare una testina di taglio in nylon sull’albero ruotandola in senso orario.
Assicurarsi che sia montata in modo sicuro.
3. Rimuovere la chiave di blocco.
Per rimuovere la testina di taglio in nylon è sufciente ruotarla in senso
antiorario.
(1)
(2)
(3)
MONTAGGIO DELLA TESTINA DI TAGLIO IN NYLON
