Dometic B2600 - Sähköliitäntä

22
Käyttäjän ohjekirja
FIN
B1600 - B1600PLUS - B2200 - B2600
(m)
(mm )
2
< 7,5
> 7,5
1,5
2,5
L
1
3

12V DC
230V 50Hz
B2200

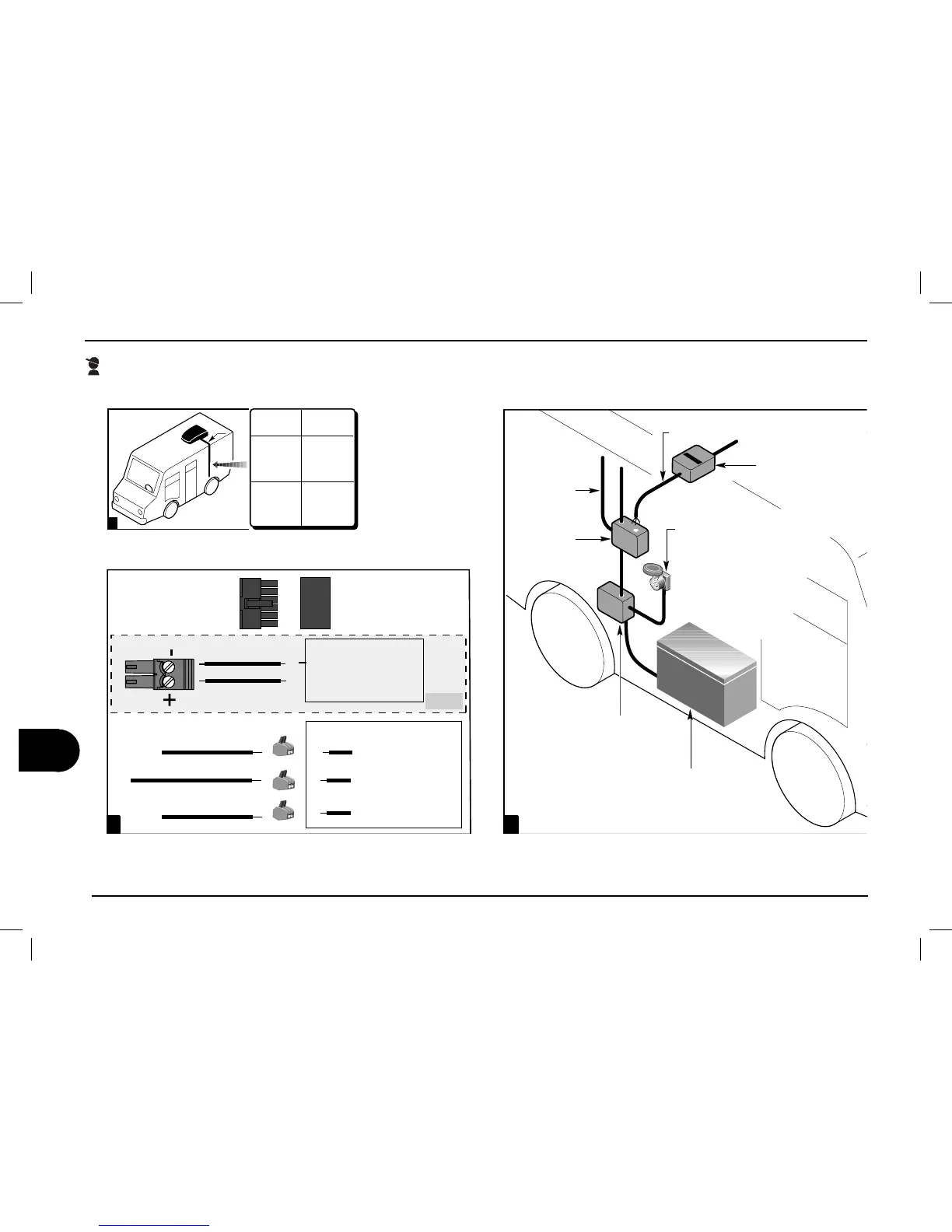

2.4. Sähköliitäntä
Sähköliitäntä on suoritettava voimassa olevien määräysten mukaisesti.
Valmistele järjestelmä erityisesti tätä käyttöä varten.
Liitä johdot ilmastointilaitteeseen. Liitä järjestelmä piiriin, joka pystyy antamaan tarvittavan energian
(katso teknisiä tietoja) ja joka on maadoitettu.
2 Asennustiedot
12-napainen liitin
pohjasta
12-napainen liitin
diffuusorin
sisäinen kortti
+ AKUN NAPA
AKUN NAPA
Sininen johto
Ruskea johto
Keltavihreä johto
Sininen johto
Ruskea johto
Keltavihreä johto
Ilmastointilaitteen syöttölinja
Ulkopuolinen syöttölinja
Muut
kohteet
Sulake-
rasia
Verkon/Gene-
raattorin vaihto-
kytkin
Sähkö-
generaattori
Pituus Poikkileikkaus
Magneettiterminen
katkaisin RCCB
