3
1. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

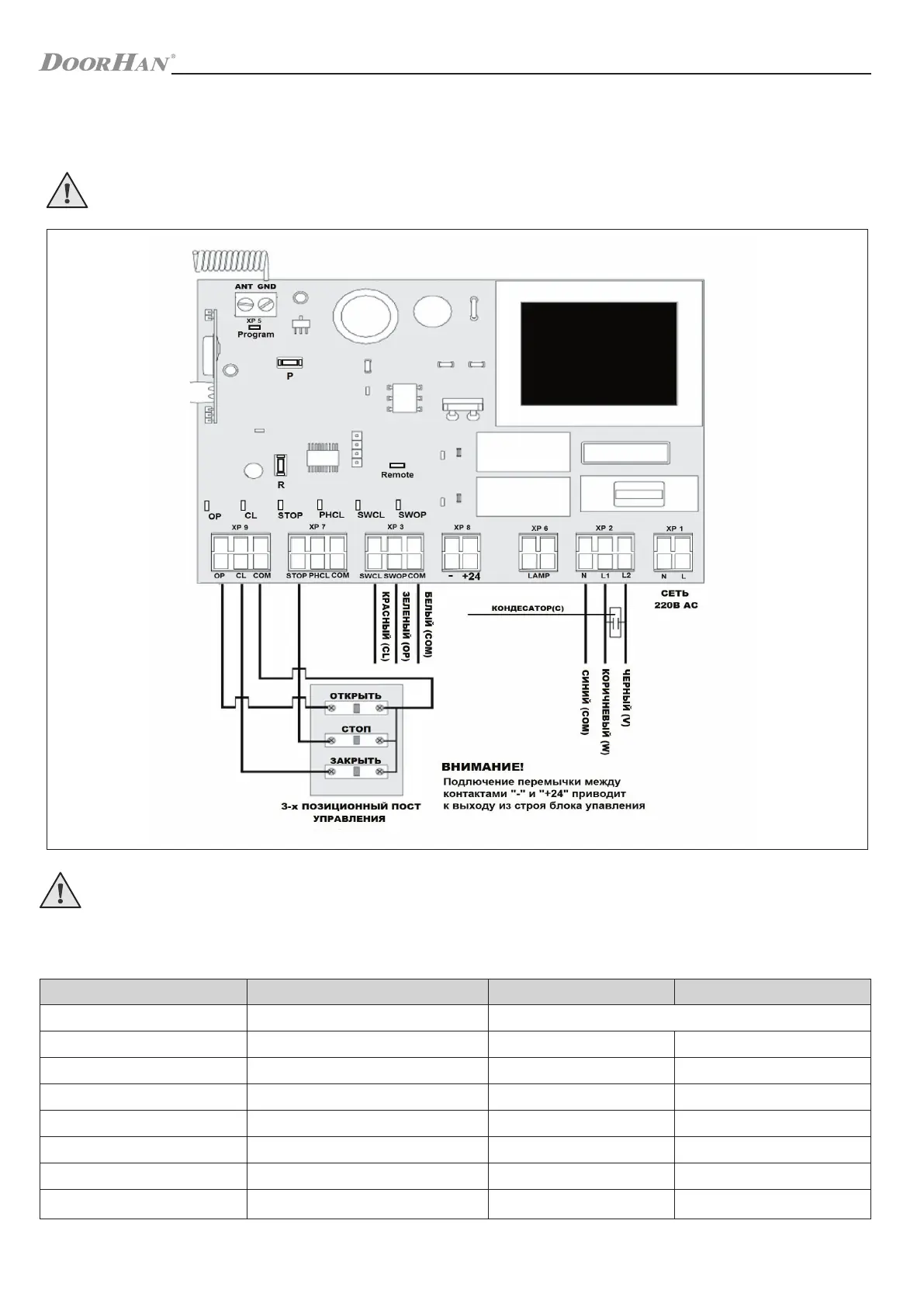

1.1. СХЕМА БЛОКА УПРАВЛЕНИЯ
ВНИМАНИЕ! Провода должны быть защищены от контакта с любыми шероховатостями и острыми деталями.
Все подключения необходимо проводить только при выключенном питании.
ВНИМАНИЕ! Если к клеммам STOP и PH CL не подключены устройства безопасности, установите между общим
и данными контактами (COM) перемычку.
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Cветодиоды блока управления
Жирным шрифтом выделено состояние светодиодов, когда ворота остановлены в среднем положении.
Индикатор Назначение Горит Не горит
Program выбор режима работы привода
мигает согласно выбранному режиму работы
SW OP концевой выключатель на открытие
не сработал
сработал
SW CL концевой выключатель на закрытие
не сработал
сработал
OP команда на открытие подается
не подается
CL команда на закрытие подается
не подается
PH CL фотоэлементы на закрытие
не сработали
сработали
STOP команда STOP
не подается
подается
Remote запись кода пульта CODE подается
не подается
