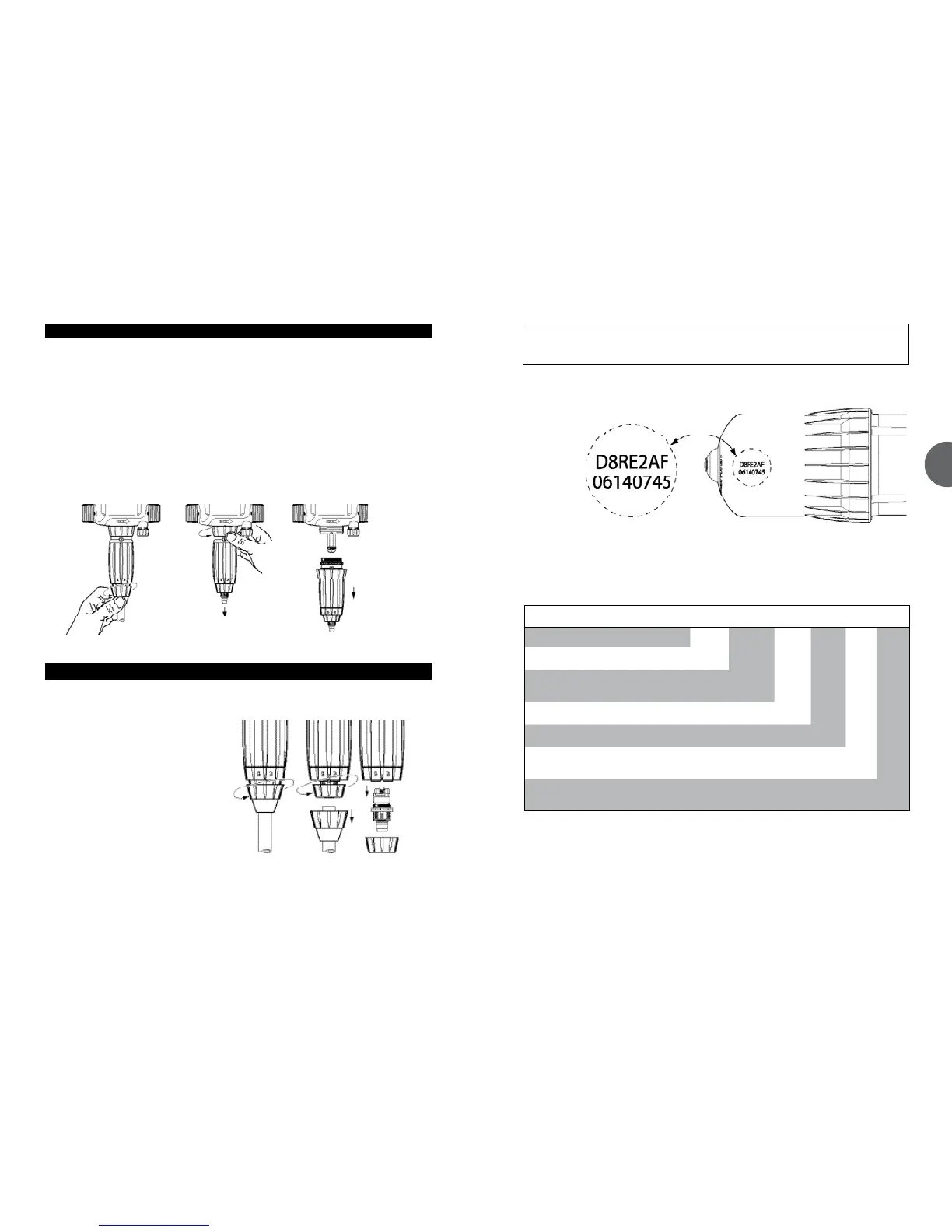

AUSWECHSELN DER DICHTUNGEN DES DOSIERERS
Sehen Sie dazu bitte die Explosionszeichnungen der verschiedenen Modelle
am Ende dieser Gebrauchsanweisung.
- Austausch der Dosierdichtungen einmal pro Jahr.
- Wasserzufuhr schliessen und somit Dosierer druckfrei machen.
- Ansaugschlauch entfernen (Abb. 24).
- Haltemutter der Dosierpartie lösen (Abb. 25).
- Das Dosierteil durch Ziehen nach unten vom Pumpenkörper lösen (Abb.26).
- Austauschen der Dichtungen, des Ventils und des gerippten Endstücks.
- Erneuter Zusammenbau in umgekehrter Reihenfolge des Auseinanderbaus.
REINIGUNG UND WIEDEREINBAU DES ANSAUGVENTILS (Folge)
- Wasserzufuhr schliessen und
somit Dosierer druckfrei machen.
- Haltemutter des Saugschlauchs
lösen und letzteren entfernen
(Abb. 27).
- Haltemutter des Saugventils
(Abb. 28) lösen und abnehmen.
Saugventil entfernen, die
Einzelteile mit klarem Wasser
gründlich spülen.
- Saugventil nach Zeichnung
wieder zusammensetzen.
Abb. 27 Abb. 28
Abb. 24 Abb. 26Abb. 25
Die Artikelbezeichnung
REF.
Serien-
nummer
REF. / Seriennummer : ...............................................................................
BEISPIEL D 8 RE / GL 2 BP AF ii
DOSATRON Typ
RE : einstellbar
GL : Green Line (fertigation) [Grün]
Dosierung (% oder Verhältnis)
BP : By-pass (option)
Dosierdichtungen :
AF = PH 7-14
VF = PH 1-7
Andere Buchstaben
(bitte angeben)
