MONTAGGIO DEL DOSATRON
©
DOSATRON INTERNATIONAL / 82
Il DOSATRON è venduto con un tubo di aspirazione (che può essere accorciato
secondo i bisogni dell’installazione) che permette la sua utilizzazione con un
serbatoio di grande contenenza.
Questo tubo deve essere dotato obbligatoriamente della succhieruola.
Per il collegamento di questo tubo, vedere il capitolo corrispondente.
NOTA: L’altezza di aspirazione è di 4 metri al massimo [13 ft].
Collegare il tubo munito della succhieruola ed immergerlo nella soluzione
da dosare.
IL MONTAGGIO DEVE ESSERE EFFETTUATO SENZA ATTREZZI
Il DOSATRON è fornito con:
- un supporto murale,
- un tubo di aspirazione con succhieruola.
Il supporto serve al fissaggio murale del DOSATRON.

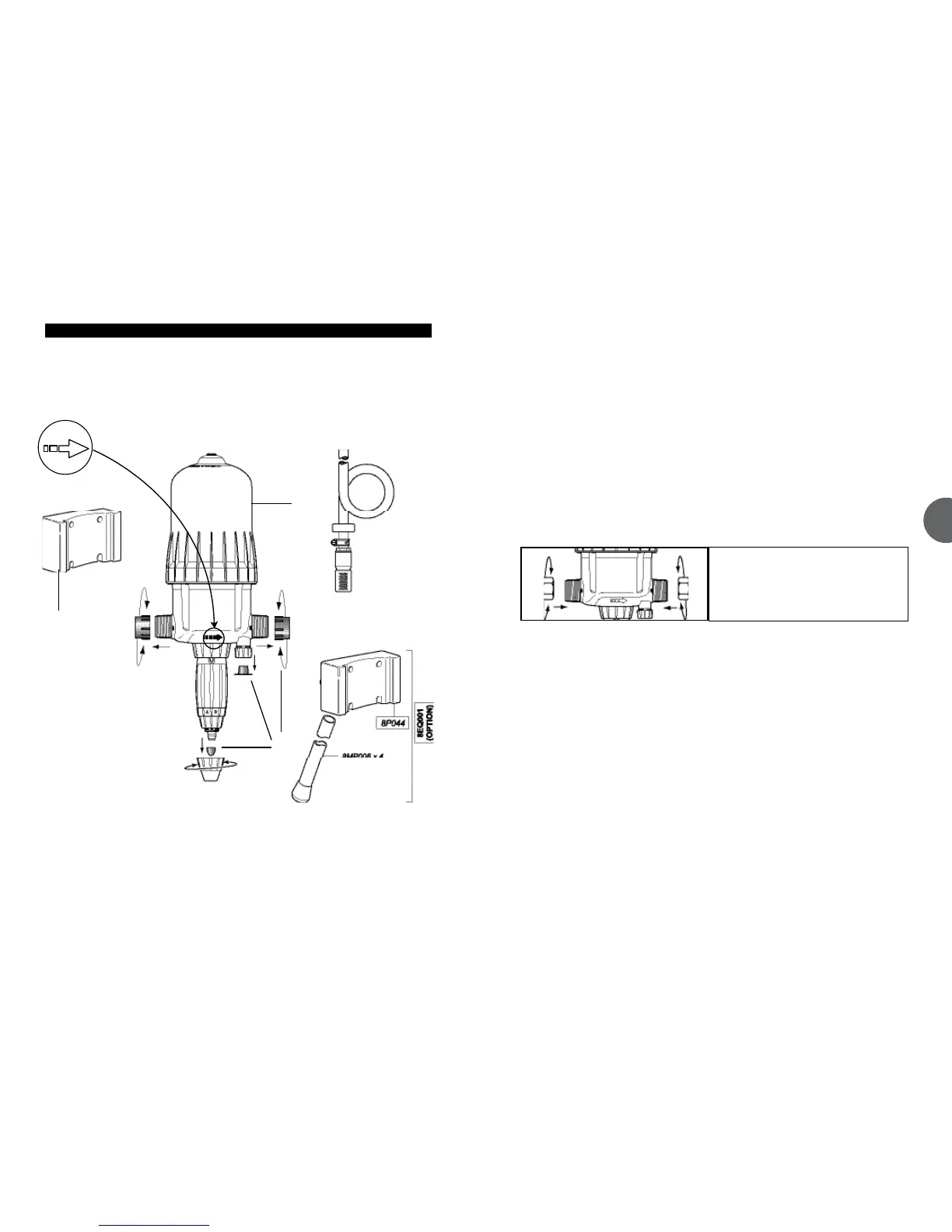

- Introdurre l'incastro a coda di rondine del Dosatron (Fig. 1-A) nel supporto
murale (Fig. 1-B).
- Rimuovere i tappi di protezione (Fig. 1-C) che ostruiscono gli orifici del suo
DOSATRON prima di collegarlo alla rete d’acqua.
Coppia di serraggio 30 N
.
m
dati 3 kg
.
m
(nota: 1 N
.
m = 0.1 DaN.m)
RACCOMANDAZIONI
Il collegamento dell’apparecchio alla rete d’acqua può essere effettuato con tubi
flessibili di 40 millimetri di diametro interno, fissati con collari e raccordi girevoli di
Ø 40 x 49 mm [1" 1/2].
Assicurarsi che l’acqua scorra nel senso delle frecce riportate sull’apparecchio.
