dosatron D 8 RE 2 - Montage Van de Doseerpomp

©
DOSATRON INTERNATIONAL / 131
©
DOSATRON INTERNATIONAL / 131
NL
A

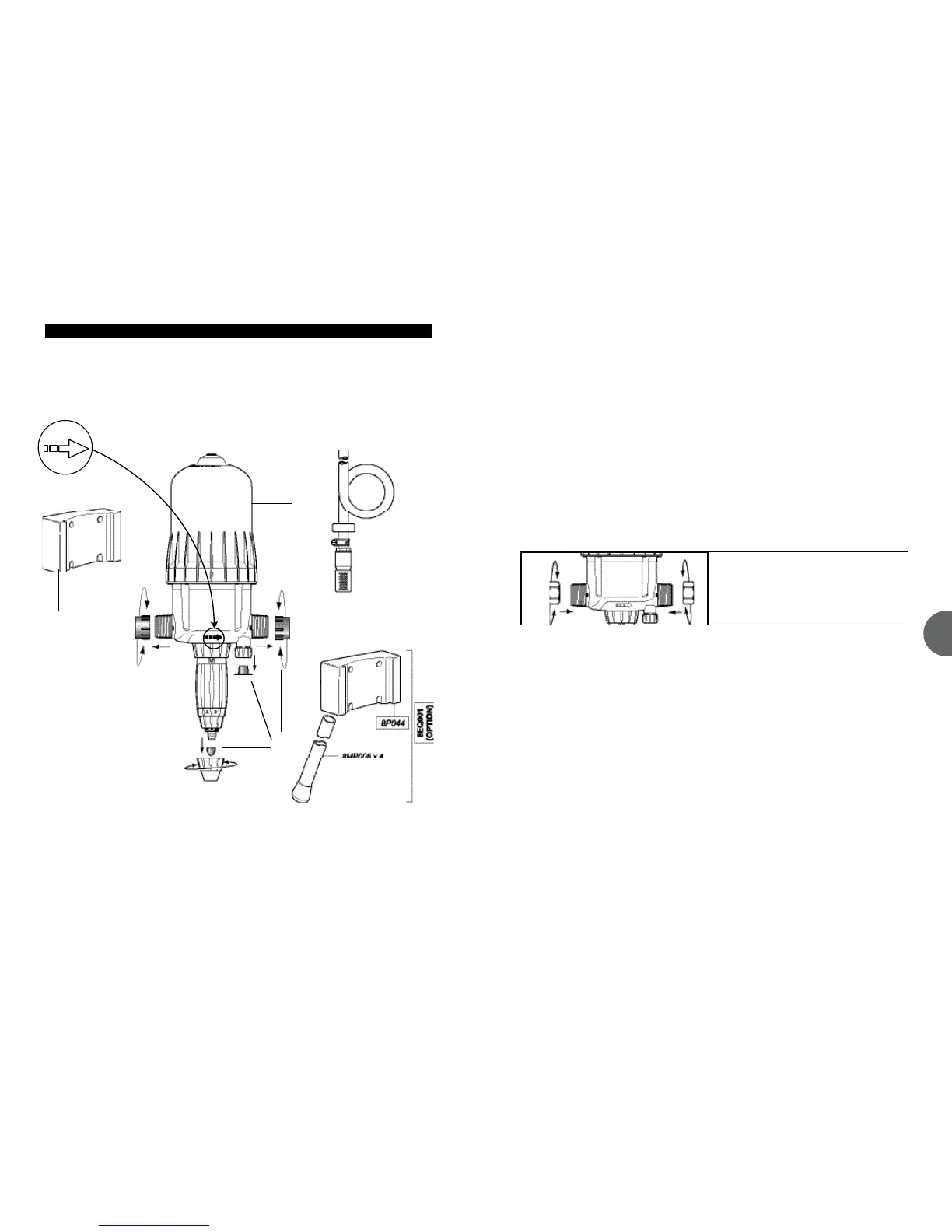

Fig. 1
C
B
G
r
o
t
e
r
e
c
a
p
a
c
i
t
e
i
t
MONTAGE VAN DE DOSEERPOMP
©
DOSATRON INTERNATIONAL / 130
De DOSATRON wordt met een aanzuigslang geleverd, waardoor hij in
combinatie met een groot voorraadvat gebruikt kan worden (op gewenste
lengte afsnijden).
Het bijgeleverde filter en eventuele contragewicht moet aan de zuigslang
bevestigd worden.
LET OP: De maximum aanzuighoogte is 4 meter [13 ft].
Het filter met zuigslang aansluiten en in de injectievloeistof hangen.
HET MONTAGE MAG NOOIT ONDER DRUK PLAATSVINDEN
De DOSATRON wordt geleverd met :
- Een bevestigingssteun,
- Een aanzuigslang met filter.
Met de bevestigingssteun kan de DOSATRON aan de muur bevestigd
worden.
- Monteer de zwaluwstaarten van de Dosatron (Fig. 1-A) op de muursteun
(Fig. 1-B).
- Bevestig de DOSATRON in de steun door de nokjes (Fig. 1-C) op de
plasticklem in de gaten van de steun te klikken..
Vastklemkoppel 30 N
.
m
Zijnde 3 kg
.
m
(herinnering : 1 N
.
m = 0.1 DaN.m)
AANBEVELINGEN
De DOSATRON kan op de waterleiding aangesloten worden met
slangkoppelingen voor slang Ø 40 x 49 mm [1" 1/2]
en slangklemmen, of
koppelingen op PVC leiding van 40mm.
Zorg ervoor dat het water in de richting van de pijl op de DOSATRON stroomt.
