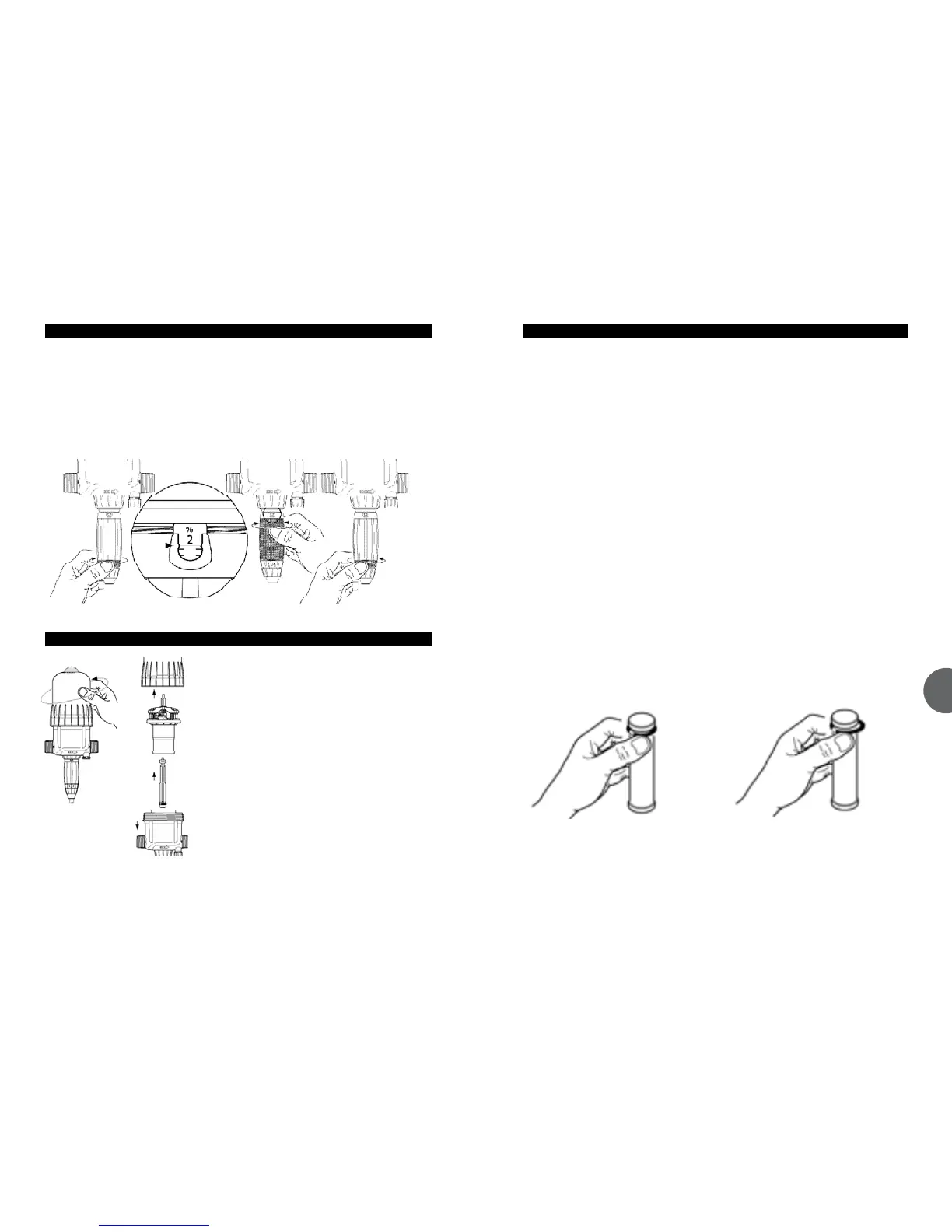

РЕГУЛИРОВАНИЕ ДОЗИРОВКИ (без давления)
ВНИМАНИЕ ! Не использовать никакие инструменты
РЕГУЛИРОВАНИЕ ДОЗИРОВКИ ДОЛЖНО ПРОИЗВОДИТЬСЯ БЕЗ ДАВЛЕНИЯ
- Закройте вентиль подачи воды и сбросьте давление до нуля.
- Освободите стопорное кольцо (Рис. 13).
- Завинтите или отвинтите регулировочную втулку так, чтобы нужные отметки
дозирования появились в соответствующих прорезях (Рис. 14).
- Снова затяните стопорное кольцо (Рис.15).
Fig. 13
Рис. 14 Рис. 15
ЗАМЕНА ПОРШНЯ ДВИГАТЕЛЯ (без давления)
- Закройте вентиль подачи воды и сбросьте
давление до нуля.
- Отвинтите кожух вручную (Рис. 16) и
снимите его.
- Выньте узел поршня двигателя (Рис. 17)
потянув его вверх.
- Затем извлеките шток и сердечник, потянув
их наверх.
- Замените и соберите узел в порядке,
противоположном разборке.
- Установите кожух на место, соблюдая
осторожность, чтобы не повредить
соединение, и привинтите его вручную.
Рис. 16
Рис. 17
ЗАМЕНА ПРОКЛАДОК ДОЗИРУЮЩЕЙ ЧАСТИ (без давления)
Рис. 22
Рис. 23
Периодичность: Один раз в год.
ВНИМАНИЕ ! Не использовать никакие металлические инструменты.
РЕКОМЕНДАЦИЯ : Перед разборкой дозирующей части рекомендуется включить
DOSATRON на всасывание чистой воды для промывки системы нагнетания. Это
предотвращает риск любого контакта с опасными продуктами, которые могут
находиться в дозирующей части.
При проведении таких операций ношение защитных очков и перчаток обязательно !
ПРОЦЕДУРА СНЯТИЯ ПРОКЛАДКИ
Рис. 22 : Сожмите деталь прокладку большим и указательным пальцами и сдвиньте
её в противоположную сторону.
Рис. 23 : Сдвиньте прокладку сильнее, чтобы ухватить её
выступающую часть, и выньте её из паза.
Очистите прокладку без использования инструментов.
Обратная сборка должна производиться вручную.
Для обеспечения герметичности очень важно, чтобы прокладка ровно встала на свое
место.
