A-17

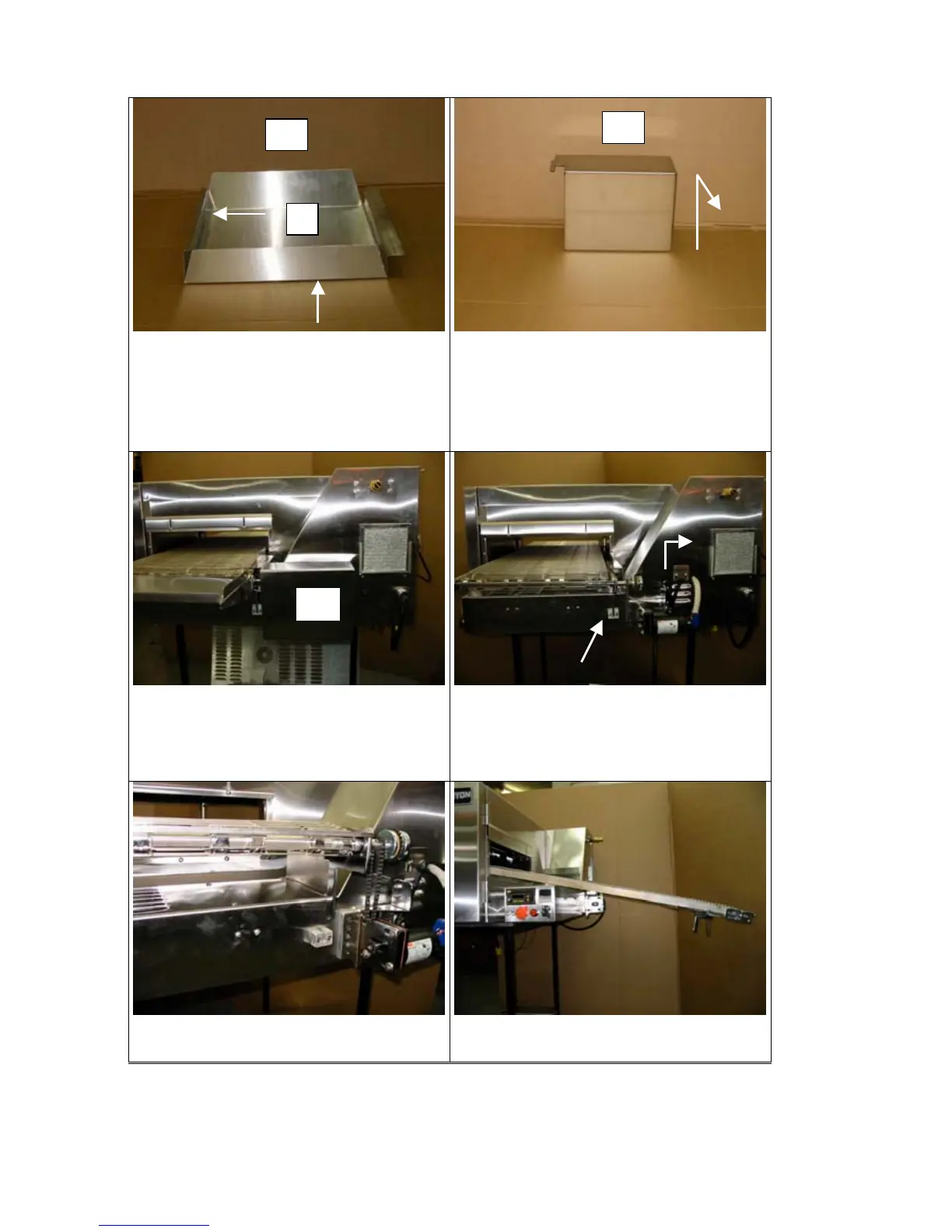

5. Tiroir de gauche ( D ).
♦ Pour enlever le tiroir :
♦ Pousser ( 1 ) vers la droite (5mm),
lever (10mm), ensuite tirer vers la
gauche.
7. Pour enlever le couvert du moteur
réducteur ( E ).
♦ Lever ( 2cm ) et le retirer.
6. Enlever le couvert du moteur
réducteur ( E ).
8. Détacher la courroie de
caoutchouc.
♦ Lever le moteur pour enlever la
chaîne.
9. Lever le convoyeur de ( 2cm ) et le
tirer.
10. Retirer le convoyeur
complètement.
D
1
E
E
