SECTION II - ASSEMBLY INSTRUCTIONS
PACKAGE CONTENTS
SKID PARTS BOX BOLT BAG
CHIPPER CHIPPER HOPPER 7 EA – 5/16-18 X ¾” CARRIAGE BOLTS
DISCHARGE CHUTE SWIVEL TOP 8 EA – 5/16-18 NYLOCK NUT
HITCH ARMS DEFLECTOR 4 EA – 5/16 USS FLATWASHER
HITCH ASSEMBLY STAND ASSEMBLY 2 EA – ½-13 X 3” HHCS
PARTS BOX WIRE HARNESS 4 EA – ½-13 X 1 ¼” HHCS
SAFETY GLASSES 2 EA – ½-13 GRIPCO NUT
10 EA – CABLE TIES 1 EA – 3/16 HAIR COTTER PIN
OWNER’S MANUAL 2 EA – HITCH ARM MOUNTING PLATES
ENGINE MANUAL 2 EA – ENGINE KEY
BOLT BAG 2 EA – 5/16-18 X ¾” HHCS
KNIFE GAUGE 3 EA – 3/8” USS FLATWASHER
1EA – LOCKING KNOB
TOOLS REQUIRED FOR ASSEMBLY
½” REGULAR BOX WRENCH
½” SOCKET AND SOCKET DRIVER
STEP I – UNPACKING AND CHECKING CONTENTS
1. Remove all items from the crate.
2. After unpacking the crate, compare the contents with the Package Contents list above.
3. If any parts are missing, contact Country Home Products at 800-376-9637.
4. Assembly should be done on a clean, level surface.

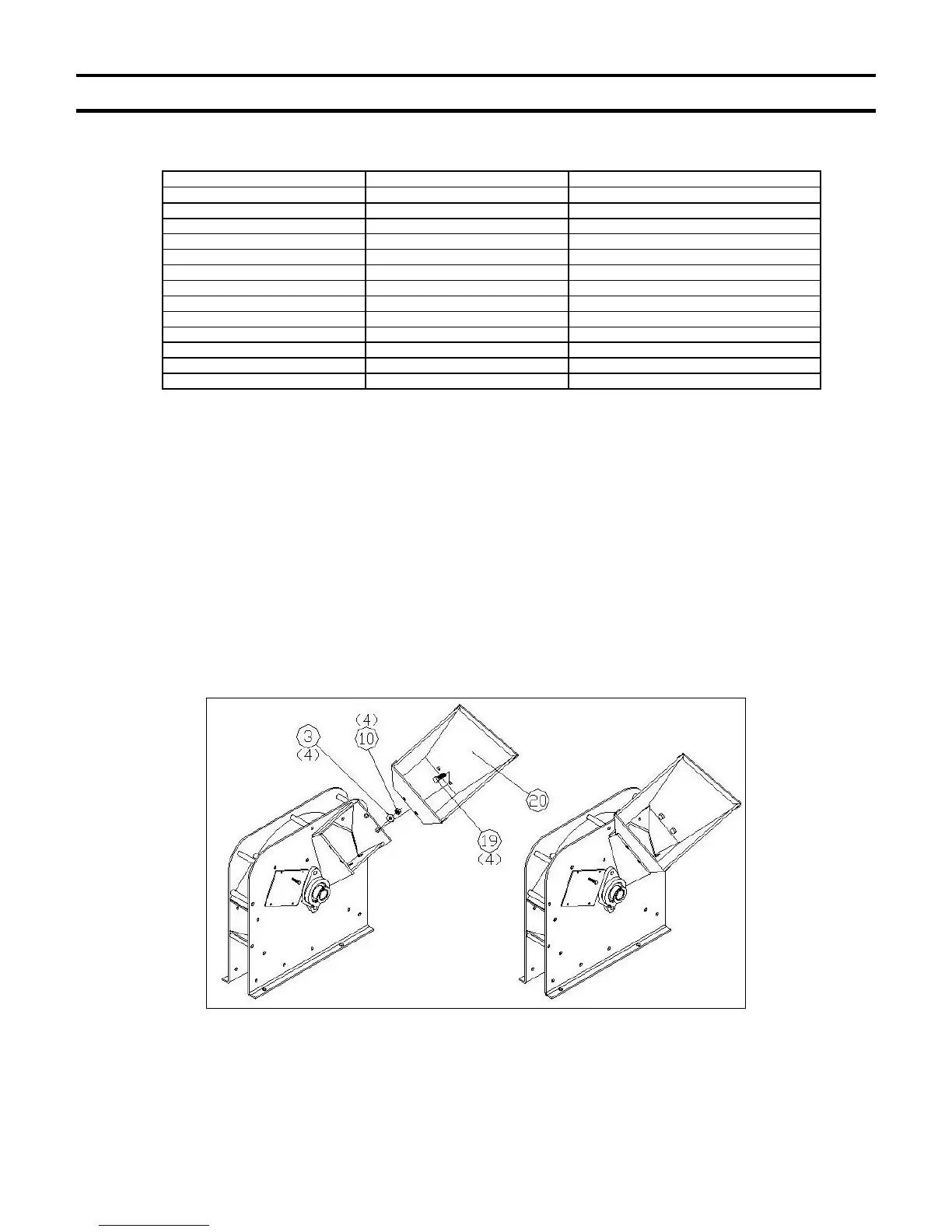

STEP II – ASSEMBLING THE CHIPPER HOPPER
1. Assemble chipper hopper (item #20) to the basic machine using four each 5/16”-18 x 3/4” carriage bolts (item
#19), 5/16” flatwashers(item #3), and 5/16”-18 nylock nuts(item #10),. Put head of bolt inside hopper with
threads sticking out. Tighten all hardware with a ½” wrench.
11
