Руководство по эксплуатации Приемная система газообразного анестетика (AGS) 117
Русский

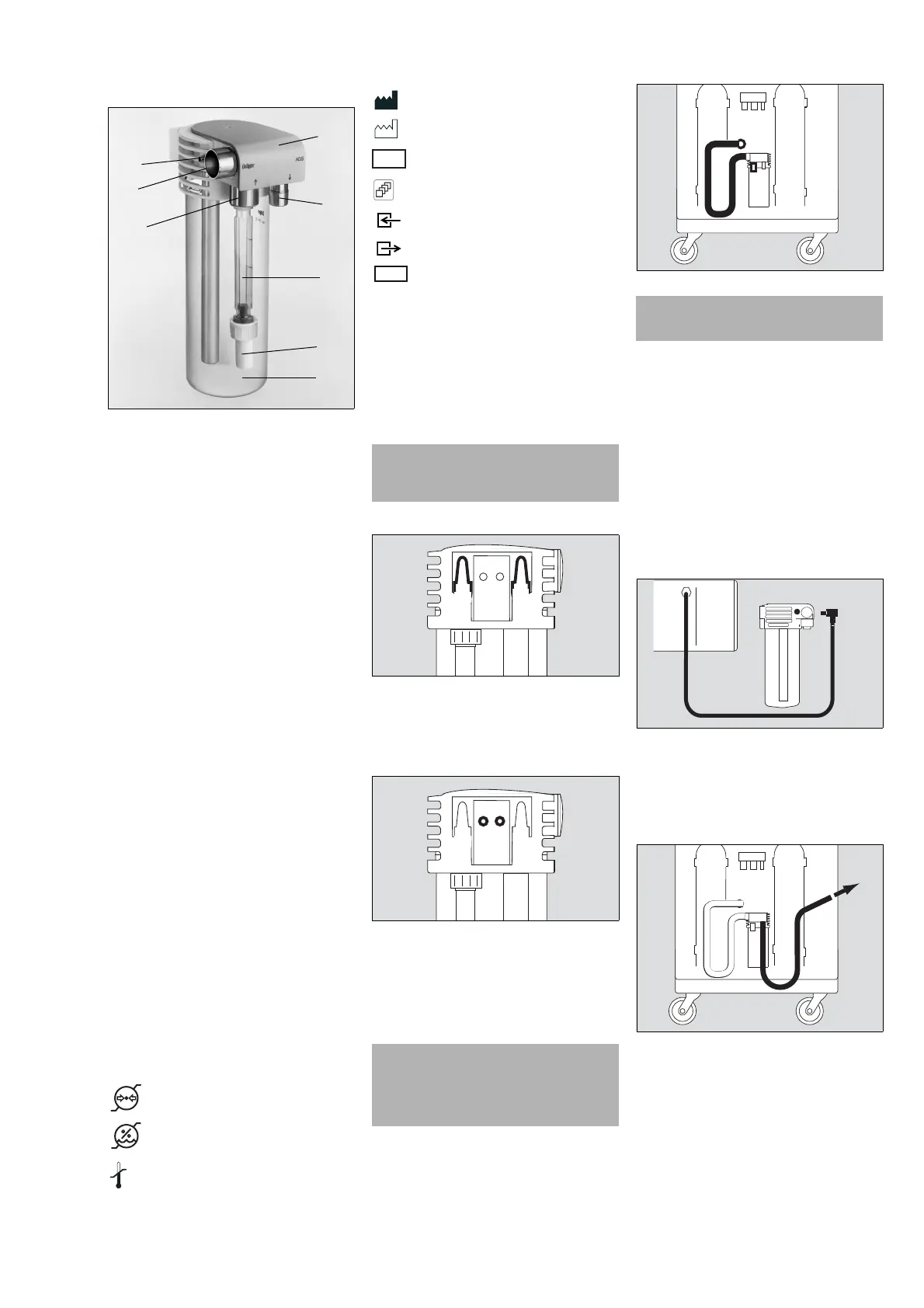

Обзор
A Коллектор приемной системы
B Патрубок для подключения отсасывающего
шланга
C Индикатор потока с поплавком, для контроля
за потоком отводимых газов
D Фильтр для очистки отработанного газа от
частиц загрязнений
E Емкость для создания буферного объема
F Патрубок для подключения передаточного
шланга
G Патрубок для подключения второго
передаточного шланга; закрыт резьбовой
заглушкой
H Соединительный элемент F для шланга
обратной
подачи контрольного газа
(дополнительная комплектация)
Система приема анестезиологического газа
(AGS) работает как "открытая система". Избыток
газообразного анестетика/выдыхаемого газа
направляется в накопительную емкость
приемной системы, откуда он непрерывным
объемным потоком поступает через
передаточную систему в систему утилизации.
Отверстия в приемной системе препятствуют
созданию повышенного сопротивления выдоху и
разрежения в дыхательной системе
.
Описание системы
Система приема анестезиологического газа
AGS не используется как независимая система.
Она применяется в качестве одного из трех
компонентов системы удаления газообразного
анестетика AGSS. Другими компонентами
являются:
– Передаточная система, состоящая из
передаточных шлангов (1 или 2),
соединяющих выходы для отвода
избыточного газа основного устройства
(наркозного аппарата или аппарата ИВЛ
Dräger) с приемной системой
.
– Система утилизации, состоящая из гнезда
отбора, эжектора и отсасывающего шланга.
Соблюдайте соответствующие руководства по
эксплуатации гнезда отбора системы удаления
газообразного анестетика (AGSS).
Символы
Сокращения
Подготовка
Установите AGS на основном устройстве
1 Подвесьте AGS, введя в ее пазы
соответствующие штырьки основного
устройства, и дайте ей опуститься вниз.
Соблюдайте требования руководства по
эксплуатации основного устройства.
Размещение AGS на направляющей
1 Присоедините к приемной системе зажим
для крепления системы к направляющей.
2 Навесьте AGS на направляющую и
зафиксируйте поворотной ручкой.
Подключение приемной системы
Присоединение передаточного шланга
Соблюдайте требования руководства по
эксплуатации соответствующего устройства.
Если используется один передаточный шланг:
1 Вставьте передаточный шланг в
соответствующий патрубок.
Если необходимы два передаточных шланга:
1 Снимите с патрубка резьбовую заглушку.
2 Вставьте в патрубок второй передаточный
шланг.
Подключение шланга обратной подачи
контролируемого газа для монитора
концентрации газообразных анестетиков
Система AGS позволяет
также получать и
отводить пробы газа, отобранные с помощью
монитора концентрации газообразных
анестетиков.
Соблюдайте требования руководства по
эксплуатации соответствующего устройства.
1 Подсоедините шланг обратной подачи
контролируемого газа к пробоотборному
выходу монитора.
2 вставьте разъем шланга в соединительный
разъем приемной системы таким образом,
чтобы он зафиксировался.
Присоединение отсасывающего шланга
1 Присоедините отсасывающий шланг
к
соответствующему патрубку приемной
системы.
001
Атмосферное давление
Относительная влажность
Ограничение температуры
Изготовитель
Дата изготовления
Номер детали
Количество
Вход
Выход
Изделие является медицинским
устройством (согласно оценке
соответствия CE)
AGS Приемная система газообразного
анестетика
AGSS Система удаления газообразного
анестетика
ПРЕДУПРЕЖДЕНИЕ
Риск травмирования пациента
Соберите AGS в соответствии с указаниями
в этом руководстве по эксплуатации.
002012
ПРЕДОСТЕРЕЖЕНИЕ
Опасность травмирования
Всегда крепко держите шланги при их
подсоединении или отсоединении. В
противном случае они могут слишком
сильно растянуться и повредиться.
REF
MD
013
ПРЕДОСТЕРЕЖЕНИЕ
Закройте неиспользуемый патрубок
резьбовой заглушкой.
007014
